Adafruit NeoTrellis M4 met pakket met behuizing en knoppen



Beschrijving Links

Dus je hebt een coole / grappige naam voor je band, een Soundcloud-account, een 3D-geprinte Daft Punk-helm ... dus wat zou er kunnen ontbreken aan je weg naar het sterrendom? Het NeoTrellis M4 Kit Pack , natuurlijk!

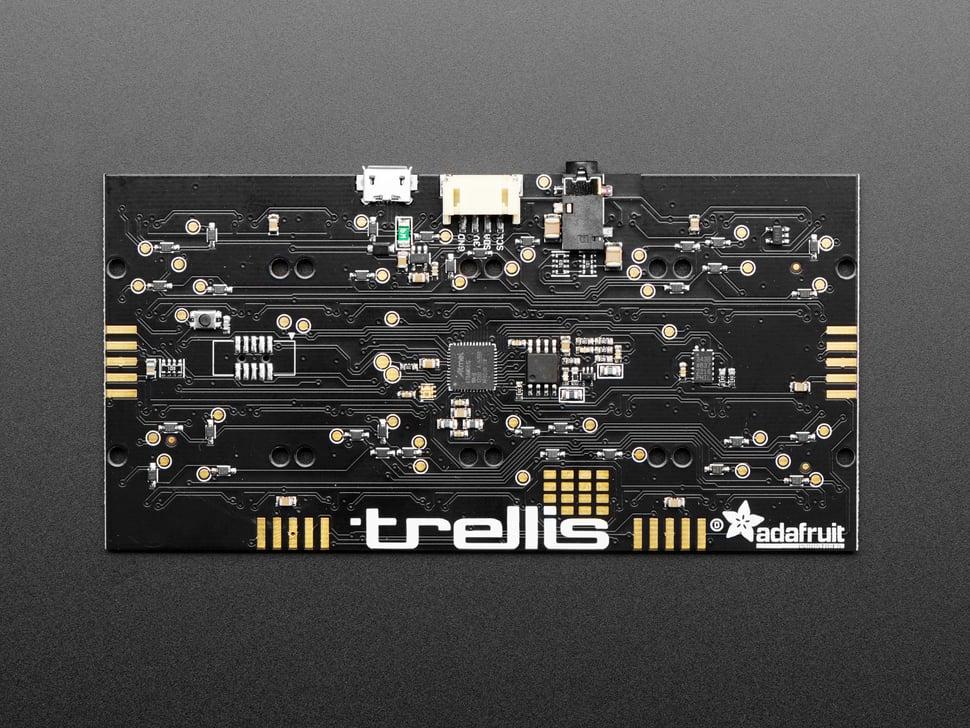

De NeoTrellis M4 is een alles-in-één USB + NeoPixel + Elastomer + Audio board. Het wordt aangedreven door onze nieuwe meest favoriete chip ter wereld, de SAMD51, een Cortex M4-kern die draait op 120 MHz. Deze chip heeft een snelle kern met ondersteuning voor CircuitPython en Arduino, hardware DSP / floating point, dubbele DAC's (daarover later meer!) En alle goodies die je verwacht van normale chips zoals I2C, ADC, DMA, etc. Het heeft een ruime 512KB flash en 192 KB SRAM, dus het is geweldig voor CircuitPython, we hebben een volledige 8 MB flash-chip toegevoegd, dus veel ruimte voor bestanden en audioclips. Of u kunt Arduino laden voor waanzinnige snelle audioverwerking / -generatie met onze vork van de PJRC-audiobibliotheek .

De native USB-poort kan het desgewenst veranderen in een MIDI USB-apparaat - momenteel wordt dat alleen ondersteund in Arduino. Koppel het aan een computer of tablet, als je wilt. Of gebruik het in de stand-alone modus, zolang het wordt gevoed door een USB-stekker, zal het alle firmware uitvoeren die erin is gebrand.

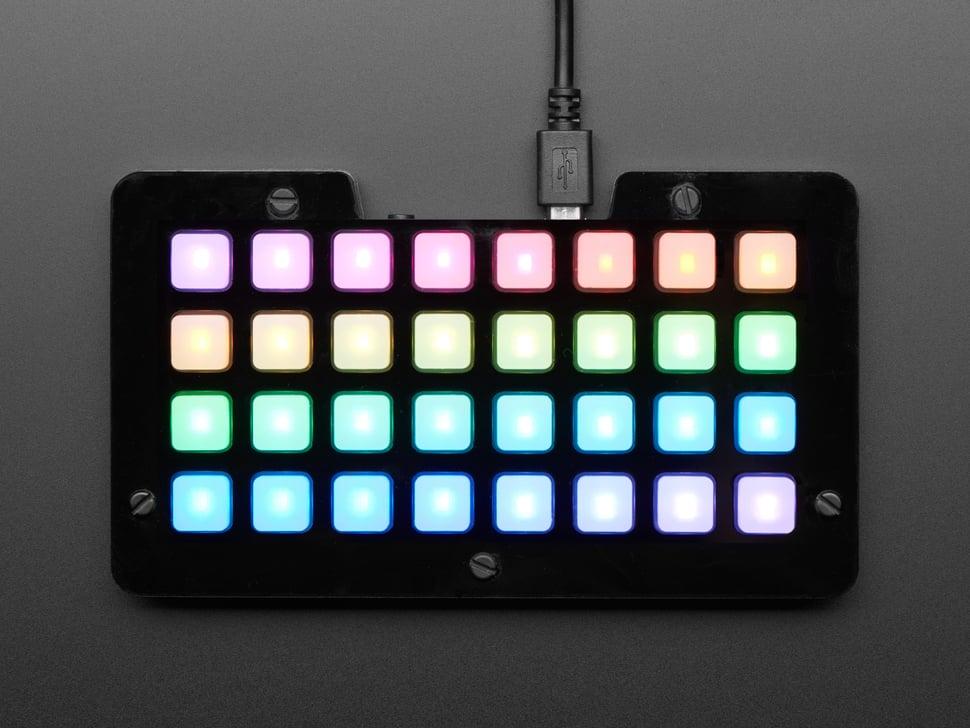

OK, dus je hebt dit grote brein, maar nu heb je inputs en outputs nodig! Er is een 4x8 raster van elastomeren knoopkussens met een NeoPixel in het midden van elk. U kunt alle / alle knopdrukken tegelijkertijd lezen dankzij de volledig diode matrix en elke knopkleur instellen op een van de 24-bits kleuren. (We hebben zelfs wat DMA Arduino-code voor de NeoPixels, zodat ze geen processortijd in beslag nemen.) De elastomeerknoppen zijn doorschijnend zodat ze prachtig oplichten als ze branden.

Tijd om wat lawaai te maken! We kozen de SAMD51 vooral omdat hij die dubbele DAC heeft - dat zijn twee 12-bits, 500KSPS 'echte analoge' outputs en we hebben ze links en rechts aangesloten op een standaard hoofdtelefoonaansluiting. Aangezien de DAC-pinnen ook ADC-pinnen zijn, kunt u desgewenst ook links / rechts gebruiken voor invoer van het audiolijnniveau. Je krijgt geen audiofiele output van twee 12-bit DAC's, maar je kunt zeker audioclips afspelen en piepjes en bloops maken.

En als u wat audio-inputs wilt hebben, hebben wij u gedekt. De 4e pin op de koptelefoonaansluiting is voor microfoon of line-in. Als je een klassieke 'gsm-headset' hebt, gaat de electret-microfoon door een versterker in een ADC-pin. Nogmaals, het is geen audiofiele kwaliteit (we hebben het hier over een electret-microfoon), maar je kunt audio opnemen en filteren op de mono-input. De onbewerkte, niet-versterkte microfoon input is ook aangesloten op een DAC, zodat u knopbediening kunt lezen op headsets met een weerstandselector voor hun knoppen of een ander 3.3V-max analoog signaal.

Om meer interactiviteit toe te voegen, wordt ook een nauwkeurige drieassige accelerometer van Analog Devices, de ADXL343, meegeleverd, die sensorinformatie biedt over kantelen, beweging of tikken. Ideaal voor het toevoegen van een andere dimensie van gegevensinvoer naast de knoppenblokken.

Ten slotte is er een 4-pins JST-hackpoort beschikbaar voor extra add-ons. Het is STEMMA- en Grove compatibel en biedt GND, 3,3 V stroom en twee pinnen die kunnen worden gebruikt voor I2C, ADC of een UART. Dus sluit een andere sensor aan, of lees stereo audio in, of hack misschien een MIDI-poort. Wat je maar wilt!

Hier zijn enkele van de updates waar u naar uit kunt kijken bij het gebruik van NeoTrellis M4
  • ATSAMD51 32-bits Cortex M4- kern draait op 120 MHz (32-bits, 3,3 V logica en voeding)
  • Hardware DSP en ondersteuning voor drijvende komma's
  • 512 KB flash, 192 KB RAM
  • Native USB die kan fungeren als een echt USB MIDI-apparaat als je wilt.
  • 8 MB SPI FLASH-chip voor het opslaan van bestanden en CircuitPython-code-opslag.
  • 4x8 elastomeer pads met volledig diode matrix - geen ghosting!

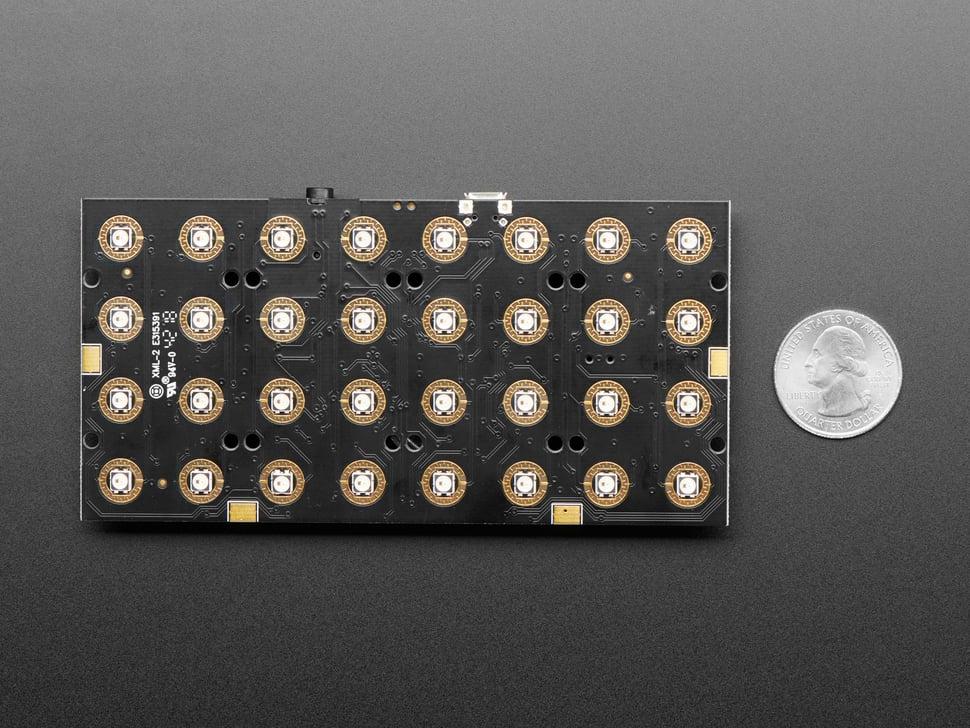

  • 4x8 NeoPixels voor elke pad, gloeit door de elastomeerknopen
  • TRRS hoofdtelefoonaansluiting met stereo DAC-outputs links / rechts, kunnen ook stereo ADC-inputs zijn. Vierde pin op hoofdtelefoon voor electret / ADC-invoer
  • Ingebouwde MAX4466 electret microfoonversterker voor headsets voor mobiele telefoons. 'Raw' DC-niveaumeting ook beschikbaar op een aparte ADC
  • 4-JST hacking-poort met 3,3 V stroom, aarde en twee GPIO's die I2C / ADC / UART kunnen zijn
  • Analoge apparaten ADXL343 drieassige accelerometer
  • Echt leuk om op knoppen te drukken en er komen geluiden uit!

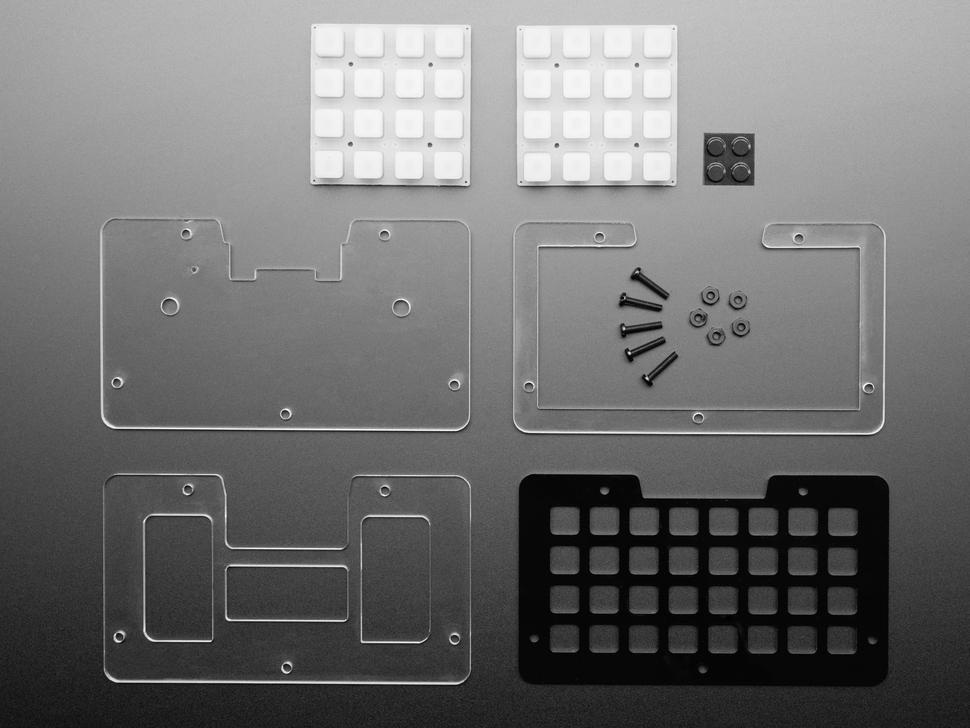

Bevat:
  • 1 x Adafruit NeoTrellis M4 moederbord

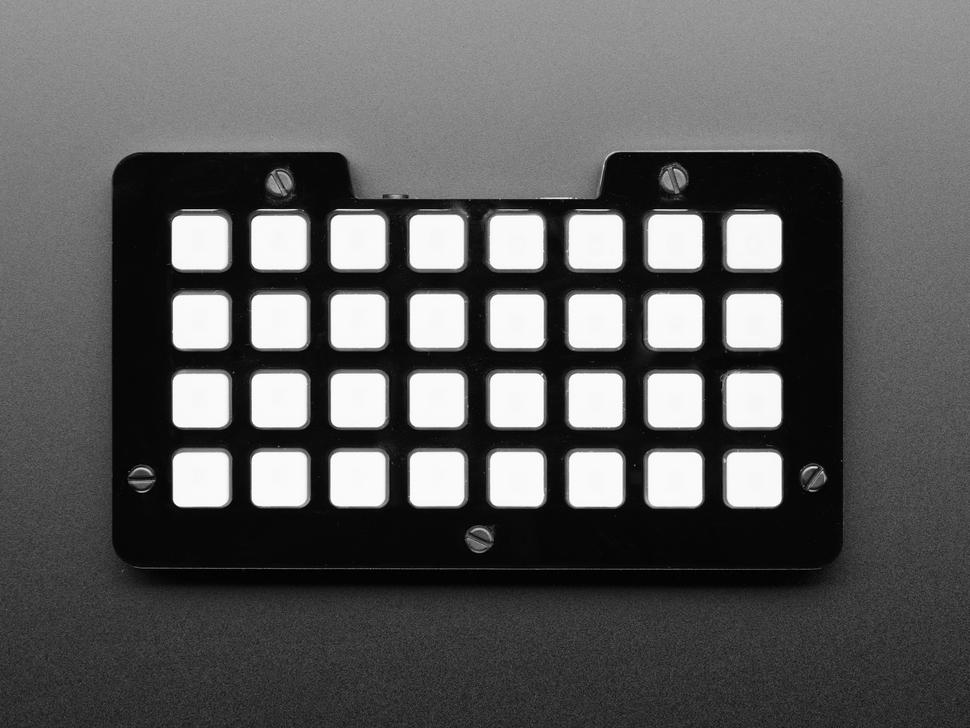

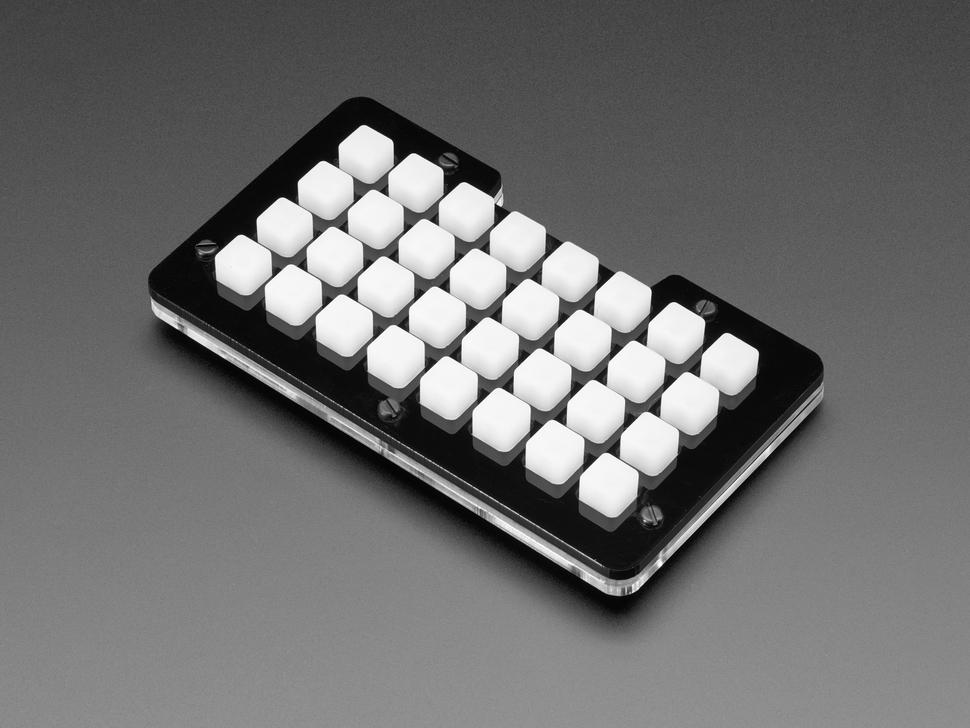

  • 1 x Adafruit NeoTrellis M4-behuizingskit
  • 2 x siliconen elastomeer 4x4-toetsenblok
  • 1 x kleine rubberen bumpervoeten (4 bumpers in totaal)

Dit item bevat siliconenelastomeren 4x4-pads en een behuizing - misschien wilt u ook een koptelefoon, een USB-kabel en misschien een audiokabel.
