Adafruit Bicolor LED Square Pixel Matrix met I2C Backpack

Merk Adafruit Model 902 No rating Schrijf een review Share
Adafruit Bicolor LED Square Pixel Matrix met I2C Backpack
  • Adafruit Bicolor LED Square Pixel Matrix with I2C Backpack
  • Adafruit Bicolor LED Square Pixel Matrix with I2C Backpack
  • Adafruit Bicolor LED Square Pixel Matrix with I2C Backpack
Adafruit
Verkocht per stuk
€ 20,10€ 16,60 Excl. BTW
In winkelwagen
Staffelkortingen weergeven
Niet op voorraad Levertijd 10 tot 30 werkdagen Op voorraad bij leverancier Vandaag besteld, ongeveer vrijdag 22 oktober in huis.
Verzonden vanaf  € 6,95 - België

Beschrijving

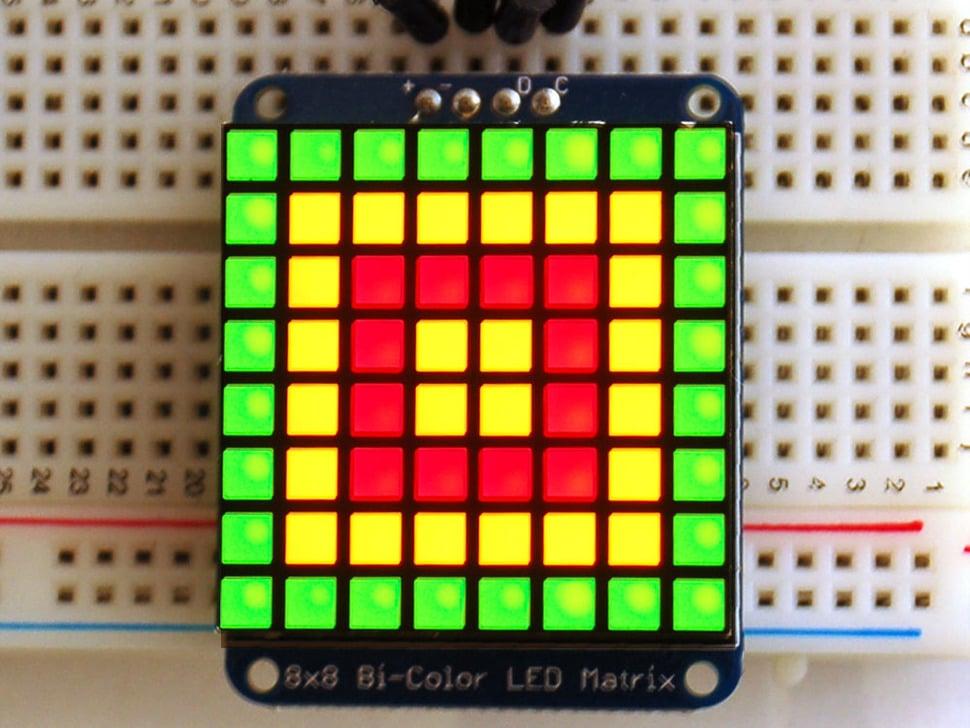

Wat is er beter dan een enkele LED? Veel leds! Een leuke manier om een klein, kleurrijk scherm te maken, is door een 1,2-inch tweekleurige 8x8 LED-matrix te gebruiken. Matrices zoals deze zijn 'gemultiplexed' - dus om alle 128 LED's te besturen heb je 24 pinnen nodig. Dat zijn veel pinnen, en daar zijn driverchips zoals de MAX7219 die kunnen helpen bij het besturen van een matrix voor u, maar er is veel bedrading om op te zetten en ze nemen een hoop ruimte in beslag. Hier bij Adafruit voelen we uw pijn! Zou het tenslotte niet geweldig zijn als zou je een matrix kunnen besturen zonder tonnen bedrading? Dat is waar deze schattige LED-matrixrugzakken binnenkomen. We hebben ze in drie smaken: een mini 8x8, 1,2 inch tweekleurig 8x8 en een 4-cijferig 0,56 inch 7-segment. Ze werken perfect met de matrices die we in de Adafruit-winkel op voorraad hebben en het toevoegen van een helder klein display triviaal maken. Het wordt een tweekleurige LED genoemd, maar je kunt in totaal 3 kleuren hebben door de rode en groene LED's in te schakelen, waardoor geeloranje ontstaat. Dat zijn 3 kleuren voor de prijs van 2!

De matrices gebruiken een driverchip die al het zware werk voor je doet: ze hebben een ingebouwde klok zodat ze het display multiplexen. Ze gebruiken drivers met constante stroom voor ultraheldere, consistente kleuren, 1/16 staps dimmen van het display, allemaal via een eenvoudige I2C-interface. De rugzakken worden geleverd met jumpers voor adresselectie, zodat u maximaal vier mini 8x8's of acht 7-segmenten / bicolor (of een combinatie, zoals vier mini 8x8's en twee 7-segmenten en twee bicolor, enz.) Op een enkele I2C-bus kunt aansluiten .

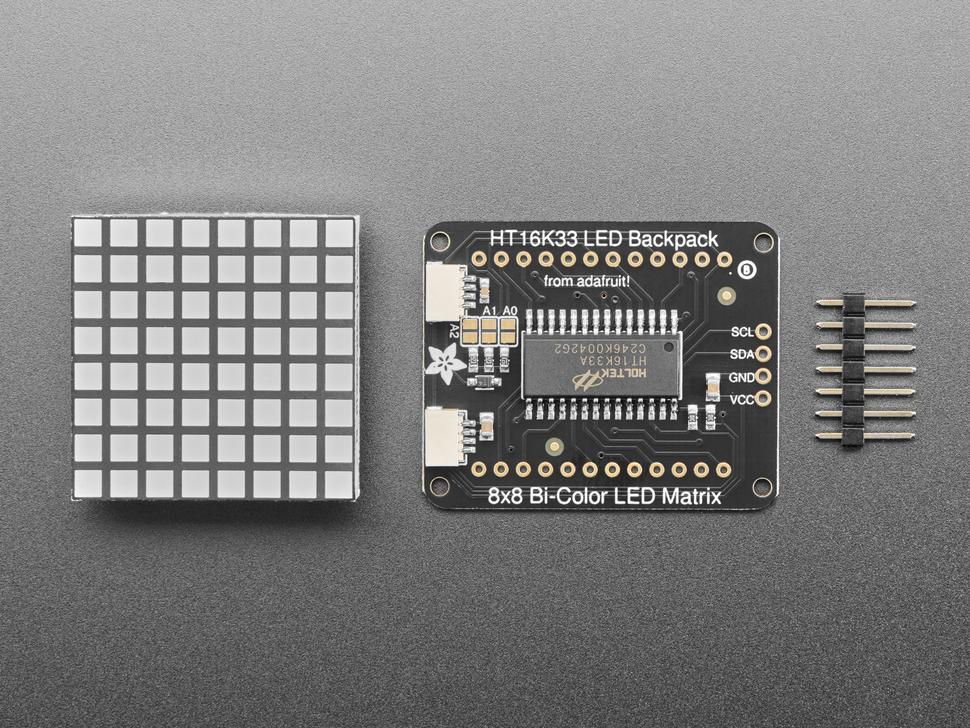

De productset wordt geleverd met:
  • Een volledig geteste en geassembleerde LED-rugzak
  • 1,2 "tweekleurige 8x8 LED-matrix
  • 4-pins header
Een beetje solderen is vereist om de matrix op de rugzak te bevestigen, maar het is heel gemakkelijk te doen en duurt slechts ongeveer 5 minuten.

Natuurlijk hebben we, op de klassieke Adafruit-manier, ook een gedetailleerde tutorial die je laat zien hoe je het scherm kunt solderen, bedraden en bedienen. We hebben zelfs een hele mooie bibliotheek voor de rugzakken geschreven, zodat je binnen een half uur aan de slag kunt met afbeeldingen op de matrix of cijfers op het 7-segment. Als je naar matrixschermen hebt gekeken maar aarzelde vanwege de complexiteit, dan is dit de oplossing waar je naar op zoek was!

Details:

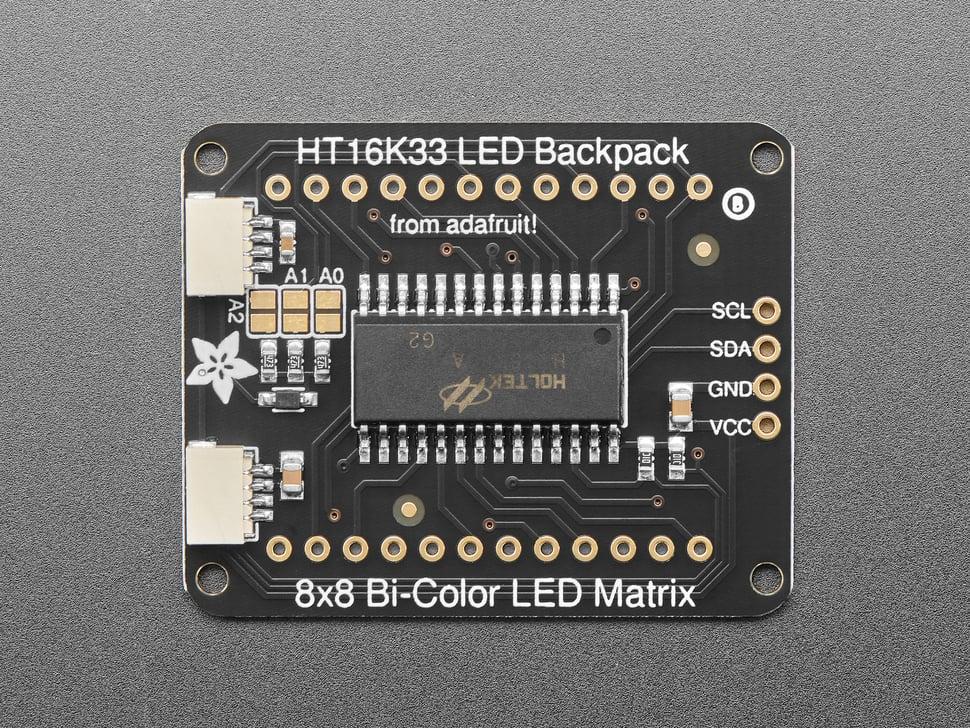

  • Dit bord / chip gebruikt een I2C 7-bit adres tussen 0x70-0x77, selecteerbaar met jumpers
Afmetingen rugzak:
  • 33 mm x 41 mm x 4 mm / 1,3 "x 1,6" x 0,16 "
  • Montagegaten: 28 mm x 36 mm / 1,1 "x 1,4"
