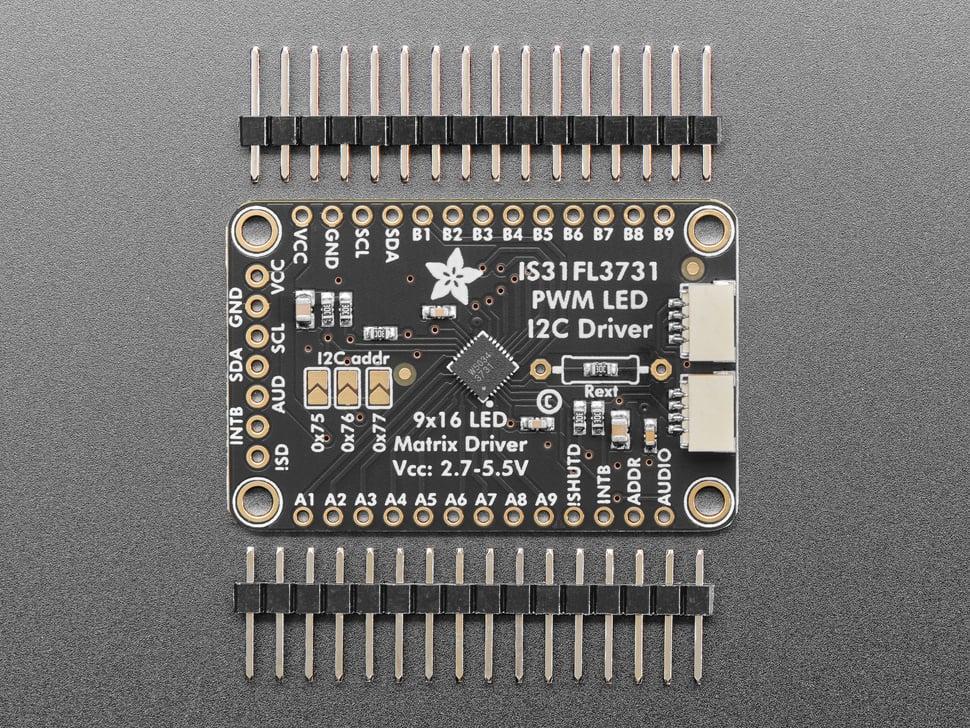

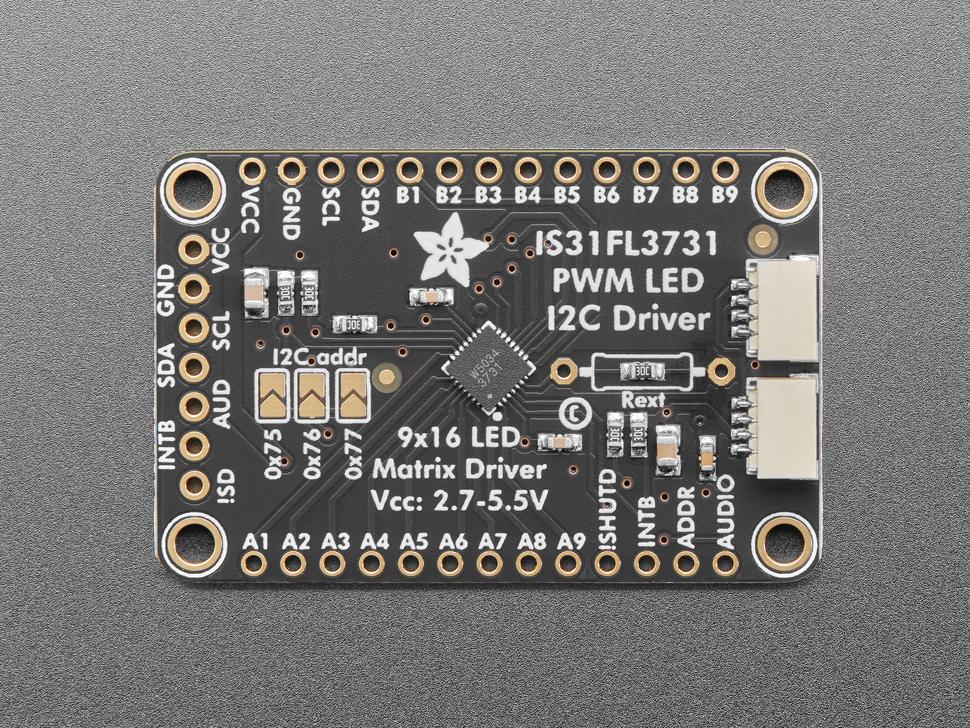

Adafruit 16x9 Charlieplexed PWM LED Matrix driver - IS31FL3731

De IS31FL3731 transformeert uw LED-projecten met PWM-regeling van elke LED in een raster van 16x9, wat zorgt voor levendige lichteffecten zonder complexe bediening. Geef de chip direct instructies over welke LED moet oplichten en met welke intensiteit voor een naadloze werking.

De chip werkt op een spanning van 2,7 tot 5,5 volt, wat hem geschikt maakt voor elke microcontroller. Indrukwekkend is de mogelijkheid om tot vier matrices tegelijk op één I²C-bus te configureren, wat hem geschikt maakt voor complexe displays.

De chip beschikt onder meer over voldoende RAM voor maximaal acht afzonderlijke frames aan display , wat vloeiende animatieweergave en moeiteloze overgangen met een eenvoudige opdracht mogelijk maakt. Hij is ontworpen voor compactheid in combinatie met bijpassende breakout boards voor LED-grids in diverse kleuren zoals rood, geel, green , blauw en wit.

Voor snelle connectiviteit heeft de aangepaste PCB de STEMMA QT-vorm, die naadloos integreert met Sparkfun Qwiic I²C-connectoren. Dit bevordert soldeerloze verbindingen, waardoor uw board moeiteloos kan worden gekoppeld aan de IS31FL3731 of andere accessoires. Hoewel LED-matrices niet worden meegeleverd, zijn er bijpassende LED-grids verkrijgbaar, of u kunt uw eigen LED-grid maken aan de hand van de datasheet .

Om de driver en matrix te bevestigen en aan een microcontroller te koppelen, is eenvoudig soldeerwerk nodig. Het apparaat is compatibel met Arduino of CircuitPython, waardoor LED's direct geactiveerd kunnen worden via Adafruit_GFX-compatibele libraries voor het tekenen van graphics. Bekijk gedetailleerde tutorials om het potentieel van de module te maximaliseren met Arduino en CircuitPython.
