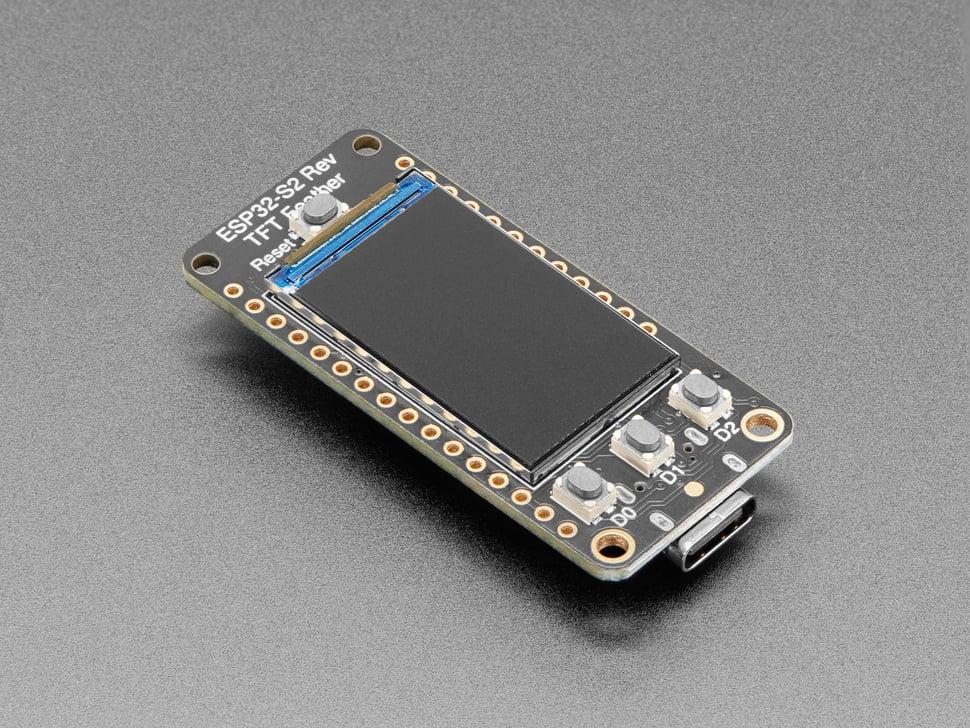

Adafruit ESP32-S2 Reverse TFT- feather

Net als Missy Elliot houden we ervan om "onze [ feather ] neer te leggen, om te draaien en om te draaien", en dat is precies wat we met dit nieuwe board hebben gedaan. Het is in principe onze ESP32-S2 TFT- feather , maar dan met het 240x135 kleuren TFT- display aan de achterkant, niet aan de voorkant. Dat maakt het ideaal voor paneelgemonteerde projecten, vooral omdat we ook ruimte hebben voor drie knoppen.

Het is een alles-in-één display interface dev board , aangestuurd door de fantastische ESP32-S2 wifi-module. Deze feather wordt geleverd met native USB en 4 MB flash + 2 MB PSRAM, waardoor hij perfect is voor gebruik met CircuitPython of Arduino met goedkope wifi. Native USB betekent dat hij kan ACT als een toetsenbord of een schijf. Wifi maakt hem ideaal voor IoT-projecten. En dankzij feather werkt hij samen met de grote community van feather Wings voor uitbreidbaarheid.

De ESP32-S2 is een sterk geïntegreerde, energiezuinige 2,4 GHz wifi-systeem-op-chip (SoC) met ingebouwde USB en een aantal andere interessante nieuwe technologieën, zoals Time of Flight-afstandsmeting. Met zijn geavanceerde vermogen en RF-prestaties is deze SoC een ideale keuze voor een breed scala aan toepassingen met betrekking tot het Internet of Things (IoT), draagbare elektronica en slimme huizen.

Houd er rekening mee dat de feather ESP32-S2 een single-core 240 MHz-chip heeft, dus hij zal niet zo snel zijn als die van de ESP32 met dual-core. Ook is er geen Bluetooth-ondersteuning. We zijn echter superenthousiast over de native USB van de ESP32-S2, die veel geavanceerde interfacemogelijkheden biedt! Deze ESP32-S2 minimodule die we op de feather gebruiken, wordt geleverd met 4 MB flashgeheugen en 2 MB PSRAM, zodat je enorme JSON-bestanden kunt bufferen voor het parsen!

De kleuren-TFT is verbonden met de SPI-pinnen en gebruikt extra pinnen voor de besturing die niet blootgesteld zijn aan de breakout -pads. Het is hetzelfde display als je hier ziet, met 240x135 pixels en is IPS, zodat je vanuit elke hoek heldere kleuren krijgt. De achtergrondverlichting is ook verbonden met een aparte pin, zodat je de achtergrondverlichting naar wens kunt verhogen en verlagen met PWM. Voor een laag stroomverbruik heeft de feather een tweede RT9080-regelaar. De regelaar wordt aangestuurd met een GPIO-pin op de enable-lijn en kan de stroom naar de STEMMA QT-poort en TFT uitschakelen. Er is ook een aparte voedingspin voor de NeoPixel die kan worden gebruikt om deze uit te schakelen voor een nog lager rustvermogen. Met alles uit en in de diepe slaapstand verbruikt de TFT- feather ongeveer 40 μA stroom.

Functies:

• ESP32-S2 240MHz Tensilica-processor: de volgende generatie ESP32, nu met ingebouwde USB , zodat deze kan ACT als een toetsenbord/muis, MIDI-apparaat, schijfstation, enz.!
• Minimodule heeft FCC/CE-certificering en wordt geleverd met 4 MByte Flash en 2 MByte PSRAM - u kunt enorme databuffers hebben

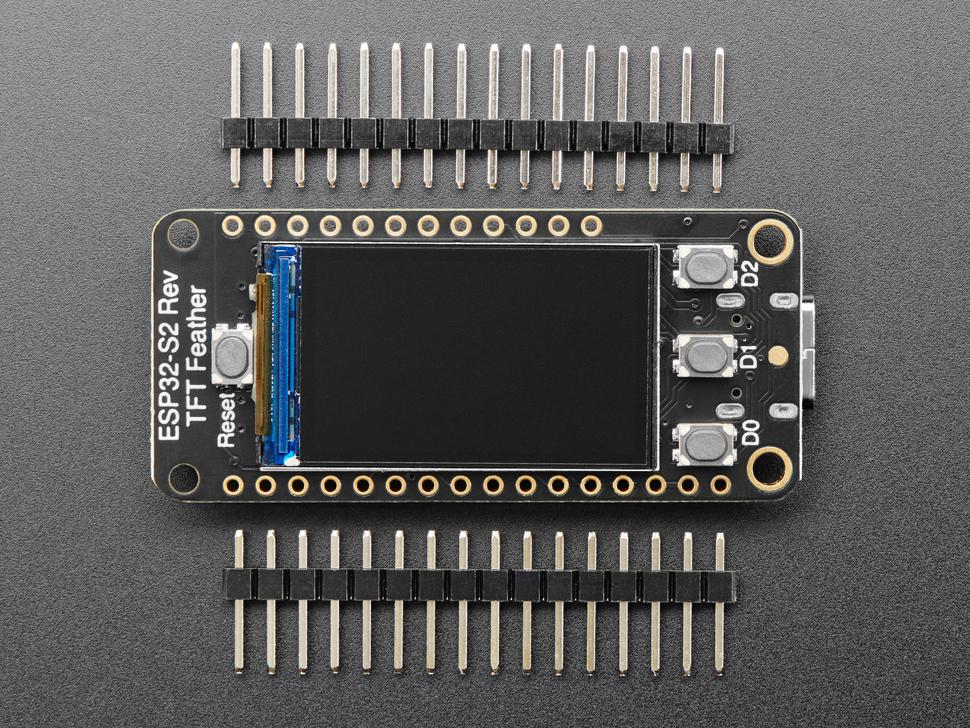

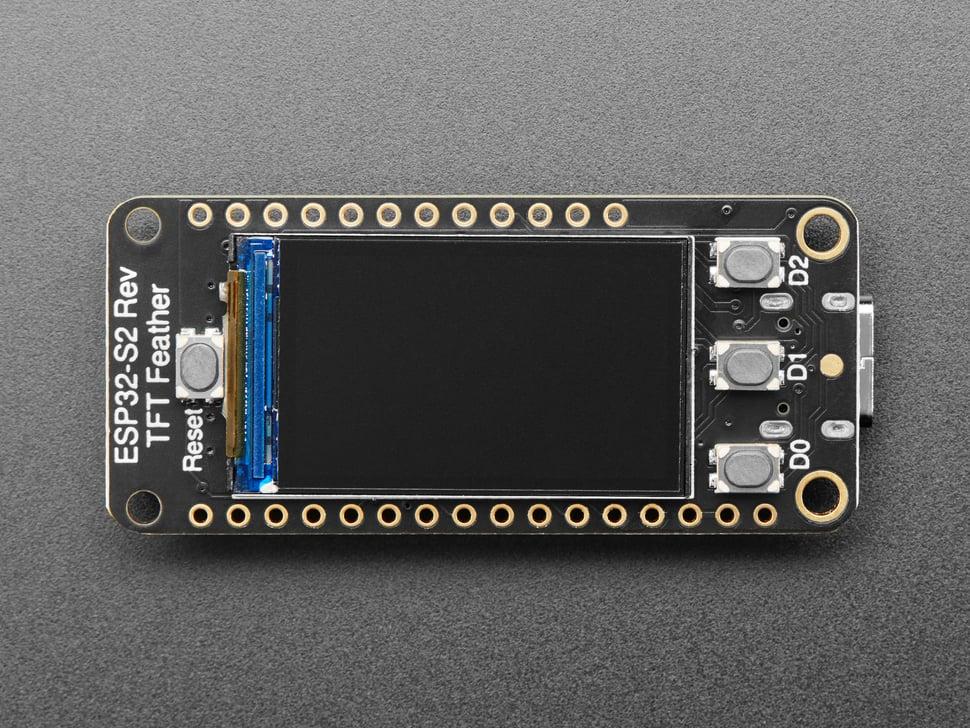

• Kleuren 1,14" IPS TFT met 240x135 pixels - helder en kleurrijk display met ST7789-chipset dat vanuit elke hoek bekeken kan worden.
• Drie gebruikersknoppen: D0, D1 en D2. D0/BOOT0 wordt ook gebruikt om indien nodig de ROM-bootloadermodus te openen.
• Voedingsopties - USB type C of LiPoly-batterij
• Ingebouwde batterijoplading bij voeding via USB -C
• LiPoly-batterijmonitor - MAX17048-chip bewaakt actief uw batterij op spanning en laadstatus/percentagerapportage via I2C
• Reset- en DFU (BOOT0)-knoppen om in de ROM-bootloader te komen (dit is een USB seriële poort, dus u hebt geen aparte kabel nodig!)
• Seriële debug- output (optioneel, voor het controleren van de hardware seriële debug-console)
• STEMMA QT-connector voor I2C-apparaten, met schakelbare voeding, zodat u naar de energiebesparende modus kunt gaan.
• Aan/Opladen/Gebruiker LED's + status NeoPixel met pin-gestuurde voeding voor laag stroomverbruik
• Laag stroomverbruik! In de diepe slaapstand kunnen we een stroomverbruik van 40 tot 50 μA halen via de LiPoly-aansluiting. De ruststroom komt van de vermogensregelaar, de ESP32-S2-chip en de LiPoly-monitor. Schakel de NeoPixel en de externe I²C/TFT-voeding uit voor het laagste ruststroomverbruik.

Werkt met Arduino of CircuitPython.
