Adafruit PT100 RTD temperatuursensor versterker - MAX31865

Adafruit PT100 RTD temperatuursensor versterker - MAX31865.
Voor nauwkeurige temperatuurmeting gaat er niets boven een platina RTD. Weerstandstemperatuurdetectoren (RTD's) zijn temperatuursensoren die een weerstand bevatten die de weerstandswaarde verandert naarmate de temperatuur verandert, in feite een soort thermistor. Bij deze sensor is de weerstand eigenlijk een klein strookje platina met een weerstand van 100 ohm bij 0 ° C, vandaar de naam PT100. In vergelijking met de meeste NTC / PTC-thermistors, is het PT-type RTD veel stabielste en nauwkeurigste (maar ook duurder) PT100's worden al vele jaren gebruikt om temperatuur te meten in laboratorium- en industriële processen, en hebben een reputatie opgebouwd voor nauwkeurigheid (beter dan thermokoppels), herhaalbaarheid en stabiliteit.

Om die precisie en nauwkeurigheid uit uw PT100 RTD te halen, moet u echter een versterker gebruiken die is ontworpen om de lage weerstand af te lezen. Beter nog, zorg voor een versterker die automatisch de weerstand van de aansluitdraden kan aanpassen en compenseren. Als je op zoek bent naar een geweldige RTD-sensor, dan is vandaag je geluksdag want we hebben een fijne dag Adafruit RTD-sensorversterker met de MAX31865 uitbreken voor gebruik met elke 2, 3 of 4 draads PT100 RTD!

We hebben verschillende MAXIM-thermokoppelversterkers meegenomen en ze zijn geweldig - maar thermokoppels hebben niet de beste nauwkeurigheid of precisie, voor wanneer de metingen zo goed mogelijk moeten zijn. De MAX31865 behandelt al uw RTD-behoeften en kan zelfs 3- of 4-draads RTD's compenseren voor een betere nauwkeurigheid. Maak er verbinding mee met een willekeurige microcontroller via SPI en lees de weerstandsverhouding af van de interne ADC. We hebben een weerstand van 430Ω 0,1% als referentieweerstand op de breakout geplaatst. We hebben een voorbeeldcode die de temperatuur voor u berekent op basis van de weerstand.
We hebben de breakout zelfs 5V-compatibel gemaakt, met een 3.3V-regelaar en level shifting , zodat je hem met elke Arduino of microcontroller kunt gebruiken.

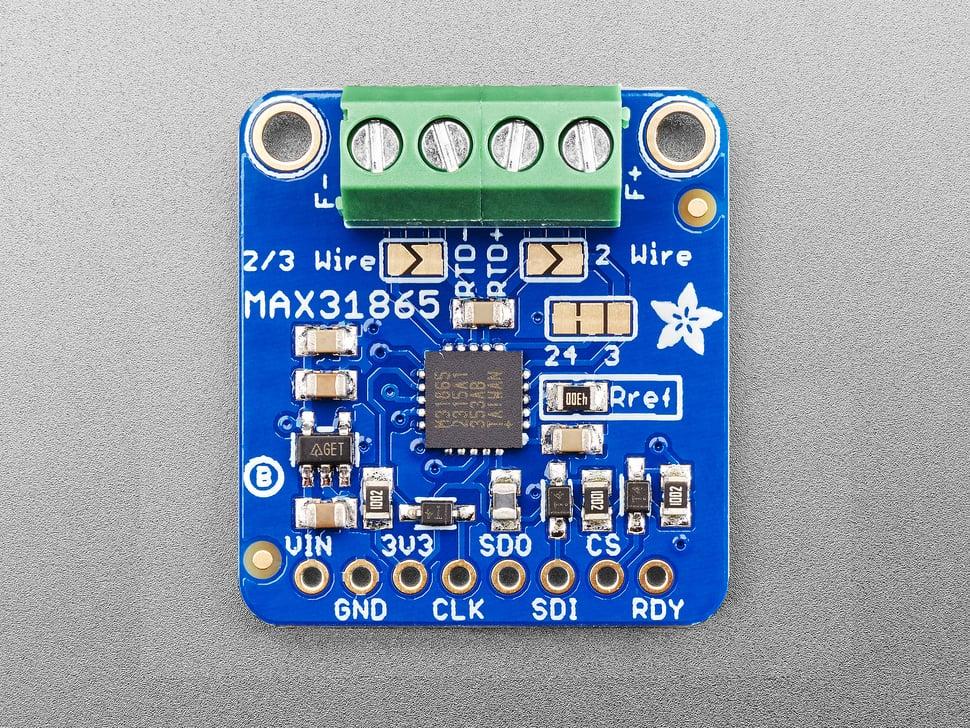

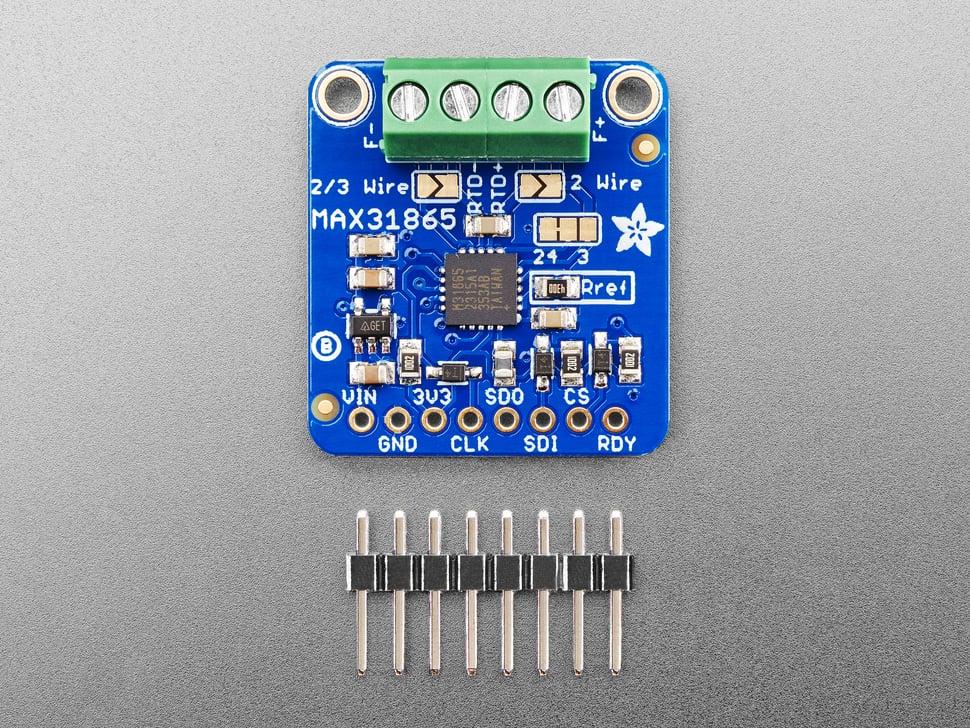

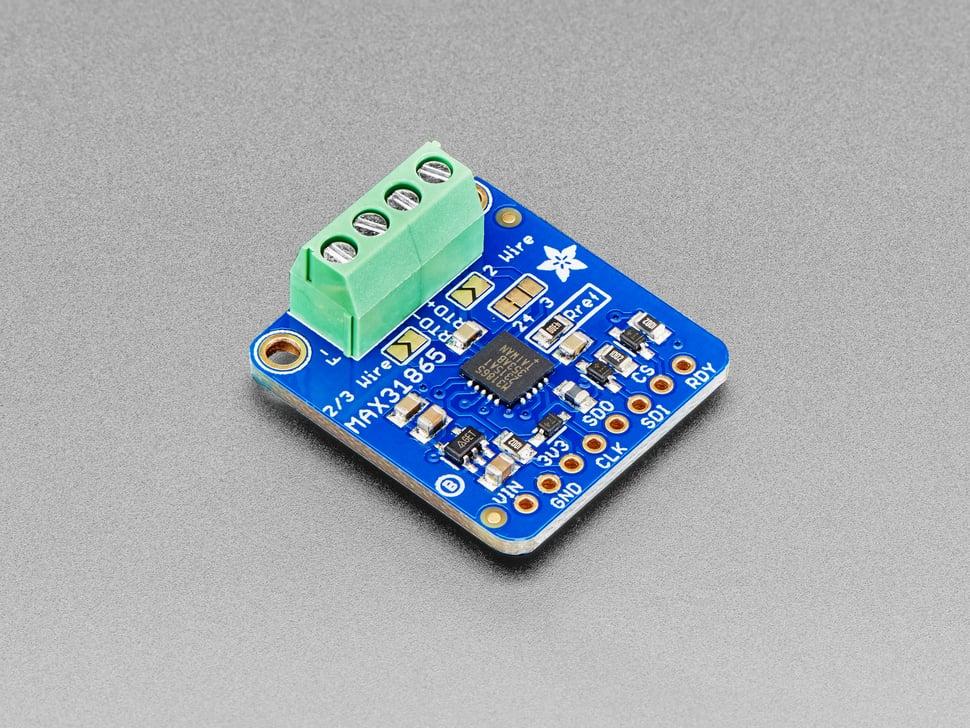

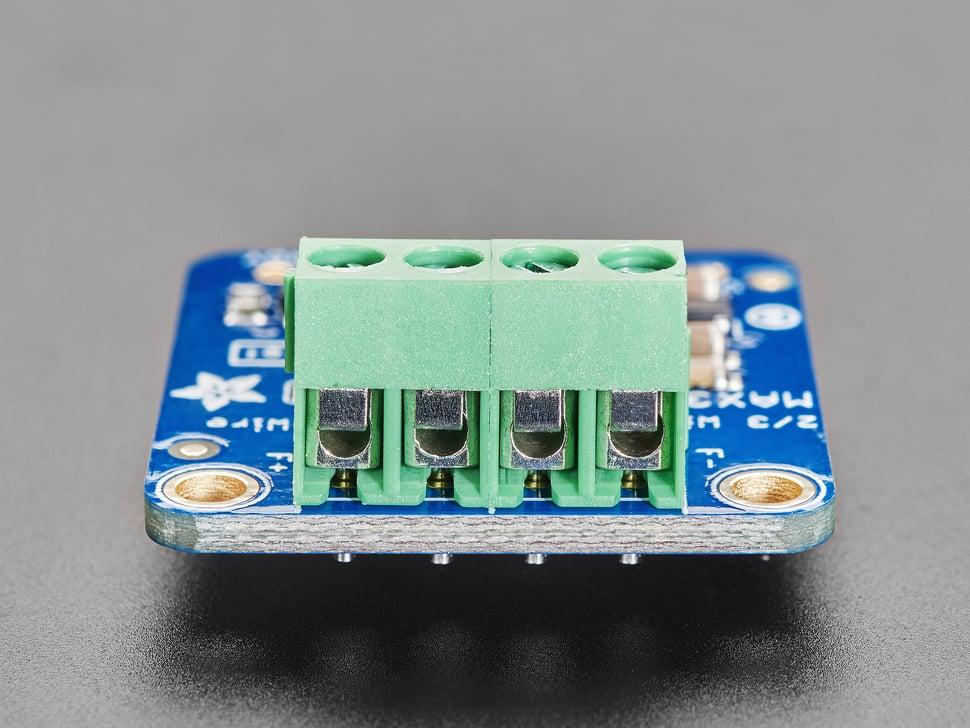

Elke bestelling wordt geleverd met een geassembleerde RTD-versterker-breakout- board . Wordt ook geleverd met twee 2-pins terminal blocks (voor aansluiting op de RTD-sensor) en pin- header (voor aansluiting op elk breadboard of perfboard).

Een vereiste PT100 RTD is niet inbegrepen! (Maar we hebben ze in de winkel op voorraad). Er is wat solderen nodig om de headers en terminal blocks aan de breakout te solderen, maar het is een gemakkelijke taak met soldeergereedschap.
Let op: deze is exclusief RTD sensor! De terminal blocks die bij uw product worden geleverd, kunnen ook blauw of zwart zijn.


Productafmetingen: 28,0 mm x 25,5 mm x 3,0 mm / 1,1 "x 1,0" x 0,1 "
Gewicht van het product: 2,7 g / 0,1 oz
