Adafruit Drukknop-aan/uit-schakelaar breakout

De Adafruit drukknop-voedingsschakelaar biedt gestroomlijnde bediening van een gelijkstroombron met een voelbare knop. Dankzij een analoog circuit met vergrendelfunctie activeert u de stroom met één druk op de knop en deactiveert u deze met een tweede druk. Dit efficiënte circuit maakt gebruik van een 3A P-FET om de ingangs- en output aan en af te sluiten, en functioneert naadloos tussen 3V en 14V DC, met een belasting tot 3A.

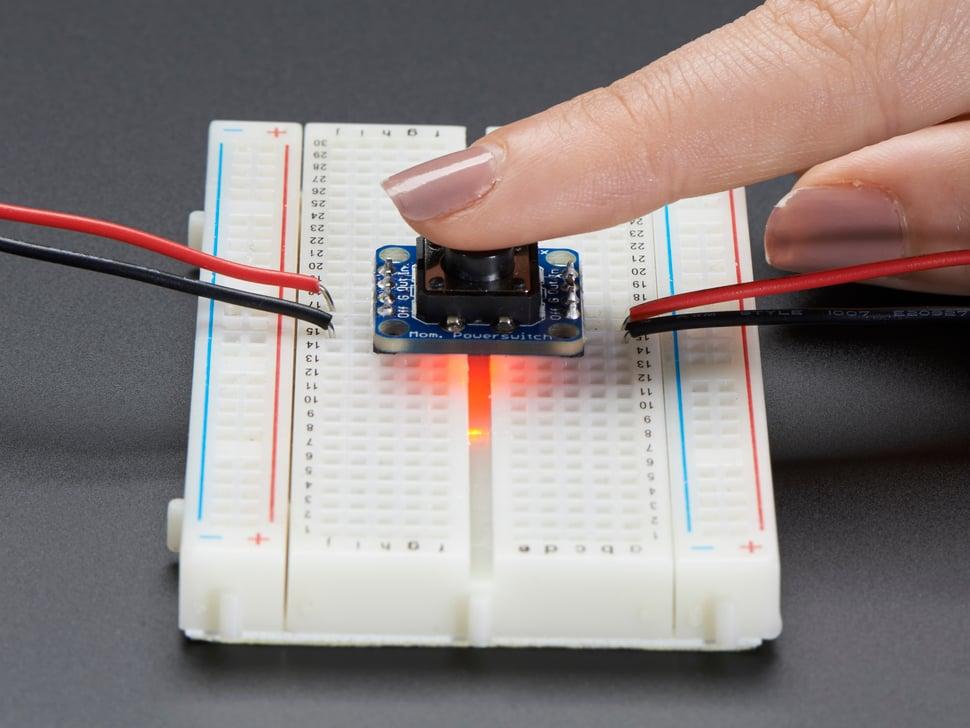

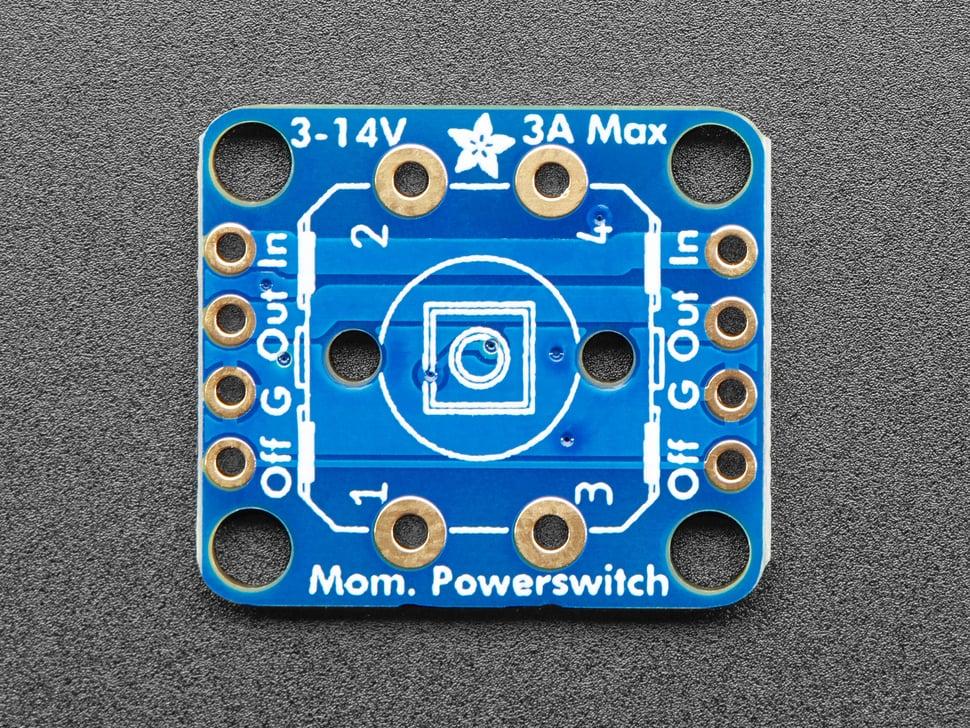

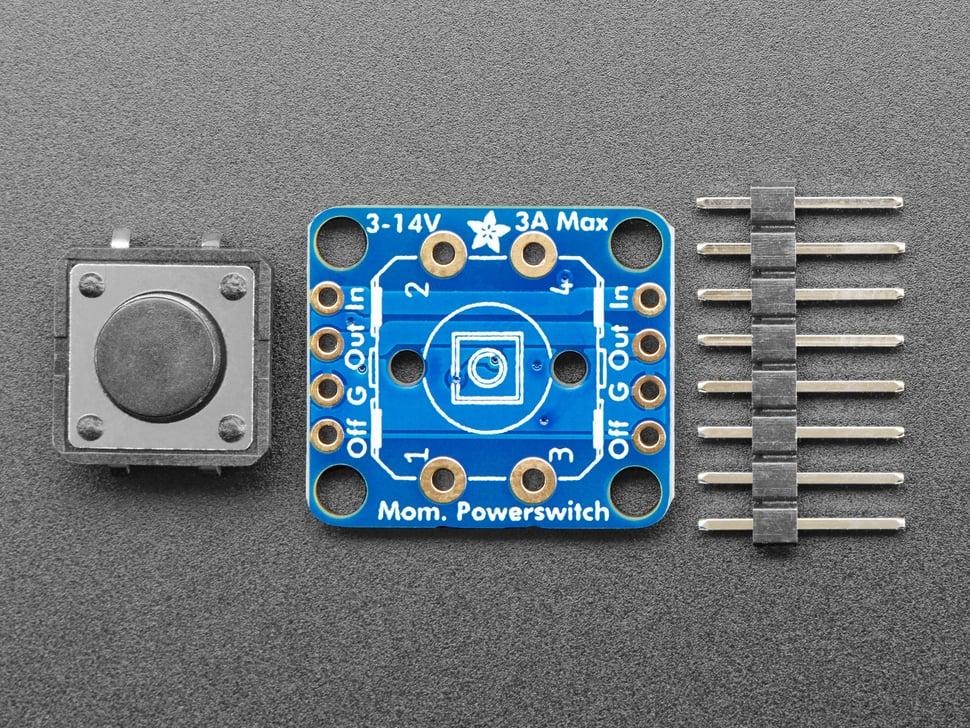

De ruststroom is indrukwekkend laag met 0,5 μA, waardoor het een energiezuinige keuze is. Sluit de stroombron eenvoudig aan op de ground en IN-pin, en uw belasting op ground en UIT-pin. Een ingebouwde rode LED geeft de actieve status aan en biedt een eenvoudige visuele indicatie van de werking. De meegeleverde 12 mm tactiele schakelaar kan worden vervangen door een schakelaar naar keuze, waardoor aangepaste configuraties mogelijk zijn. Bovendien biedt een KILL-pin een methode om het circuit op afstand uit te schakelen, perfect voor projecten die automatische uitschakelfuncties nodig hebben.

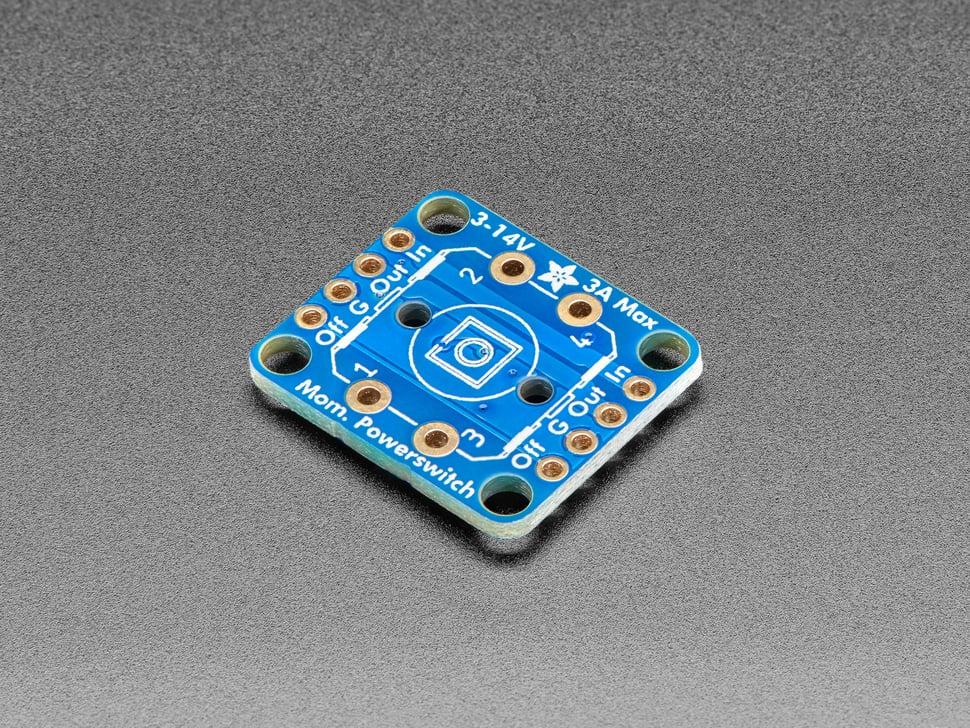

Het board wordt voorgemonteerd en getest geleverd, wat de betrouwbaarheid direct uit de doos garandeert. Het is geschikt voor breadboard en is voorzien van 0,1" male headers voor eenvoudige integratie in projecten. Het is ontworpen met het oog op praktische bruikbaarheid en bevat vier montagegaten voor een veilige installatie. Let op: de pass-through FET van de switch betekent dat deze oplossing specifiek is voor 3-14V DC-spanningen en geen luchtspleetisolatie biedt. De debouncing-functie helpt, maar extreem stuiterende switches kunnen ongewenste snelle cycli veroorzaken. Dit product biedt een elegante, efficiënte oplossing voor energiebeheer voor uw elektronische projecten.
