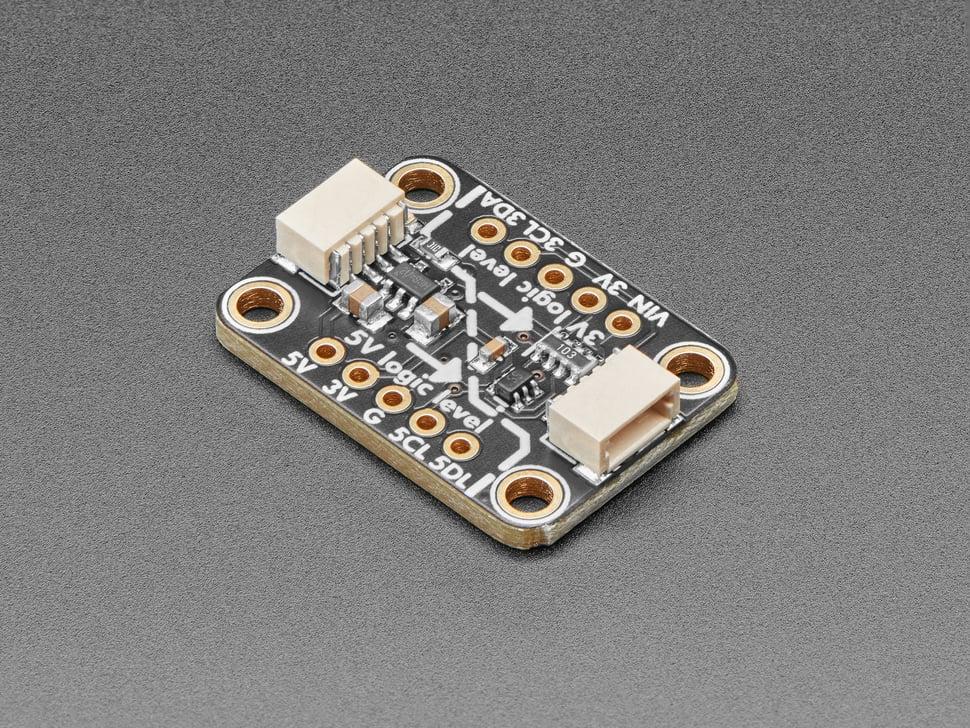

Adafruit QT 5V naar 3V level shifter breakout - STEMMA QT / Qwiic

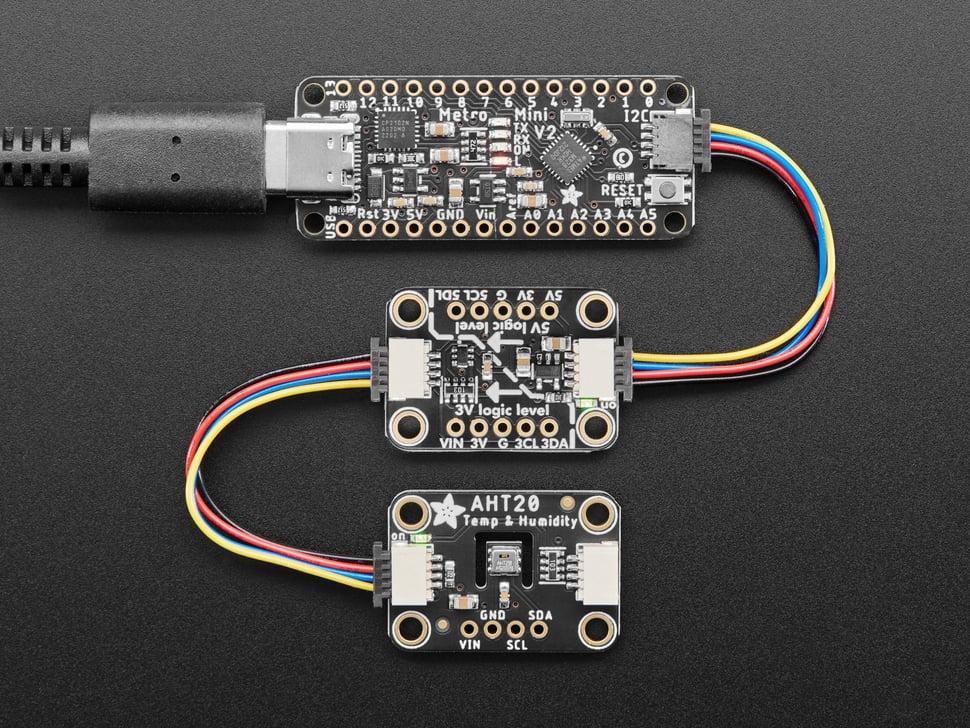

Als je een klassieke Arduino UNO of een andere 5V-microcontroller gebruikt en de Qwiic/Stemma QT-standaard wilt gebruiken, overbrugt dit board de kloof naadloos. Adafruit STEMMA QT breakout boards kunnen zowel 3V- als 5V-ingangen veilig verwerken, maar dit geldt niet voor alle Qwiic- en I²C-apparaten, die beschadigd kunnen raken door hoge spanningen. Dit shifter breakout board biedt een betrouwbare oplossing en zet moeiteloos 5V-signalen om naar 3,3V.

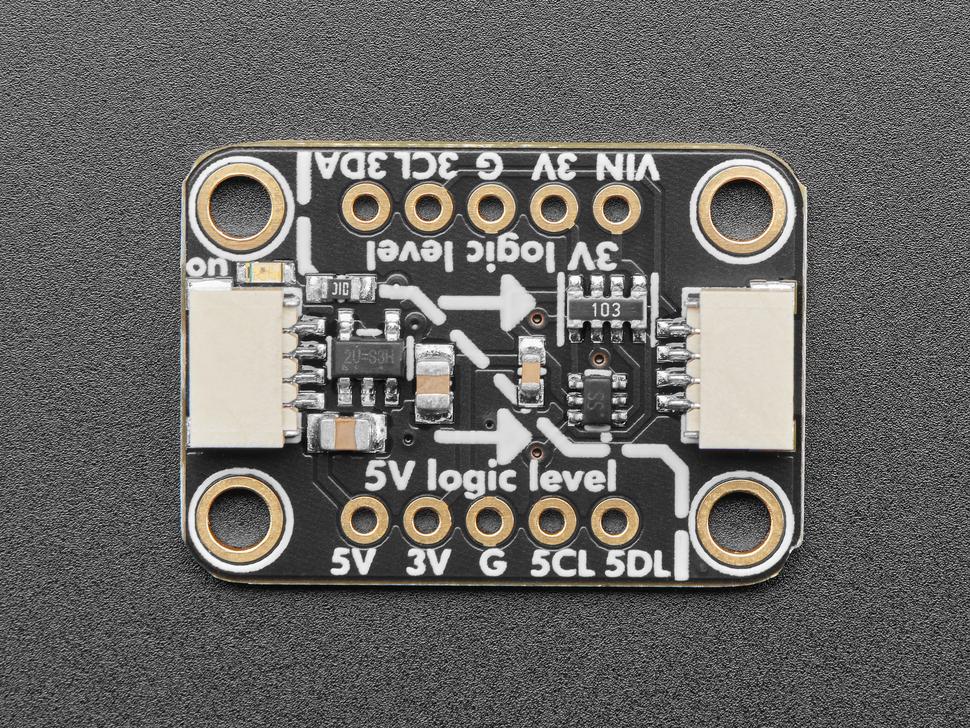

Aan de ene kant accepteert het 5V-voeding en logische input, terwijl het midden een 3,3V-regelaar bevat die tot 500 mA levert met level shifting-circuits. Aan de andere kant ontvangen sensoren en apparaten perfect afgestemde 3,3V I²C-signalen, waarmee de enorme hoeveelheid niet-5V-compatibele componenten kan worden ondersteund.

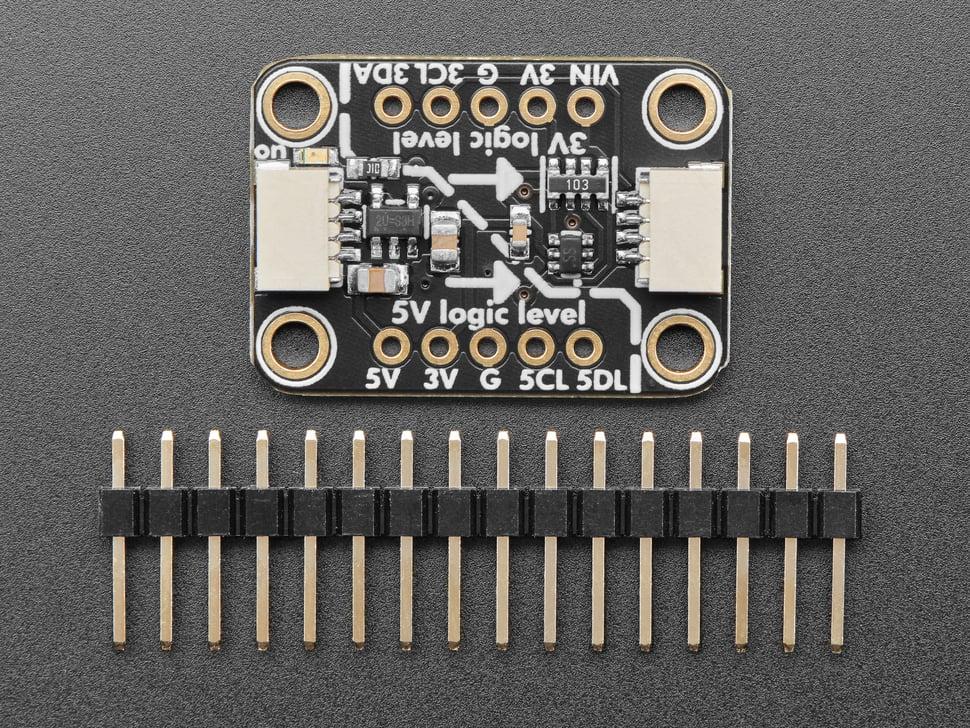

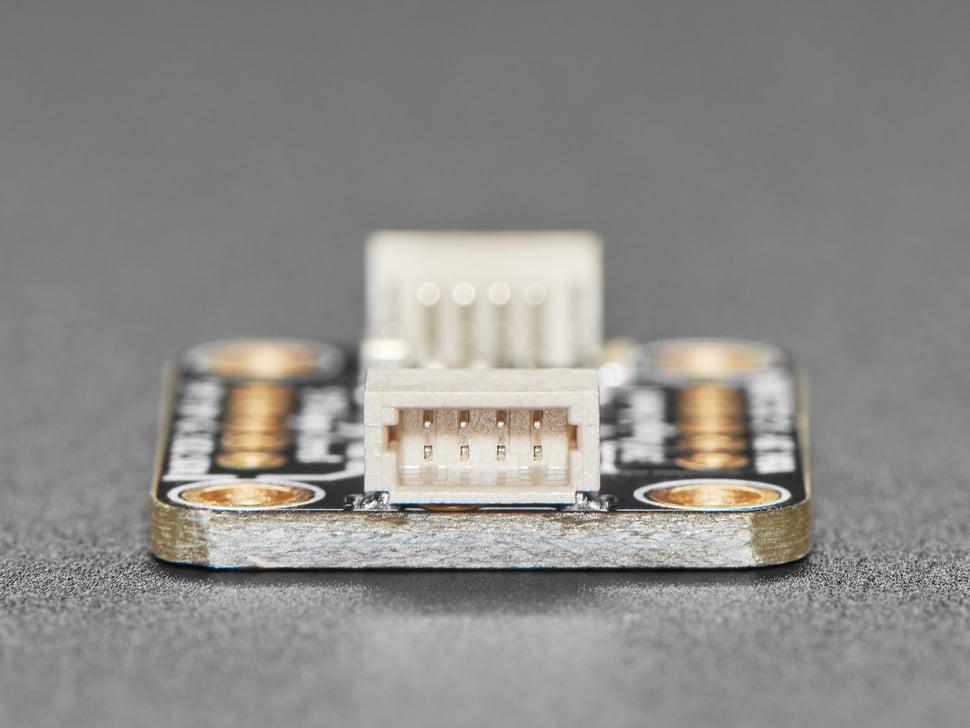

Toegankelijke breakout pinnen breadboard maken het ook mogelijk om te functioneren als een QT-naar-perfboard-adapter. Compatibele STEMMA QT-connectoren maken soldeerloze verbindingen mogelijk, wat eenvoudige integratie met ontwikkelborden en modulaire systeemuitbreidingen via compatibele kabels mogelijk maakt. De QT-kabel, apart verkrijgbaar, vergroot de veelzijdigheid nog verder.
