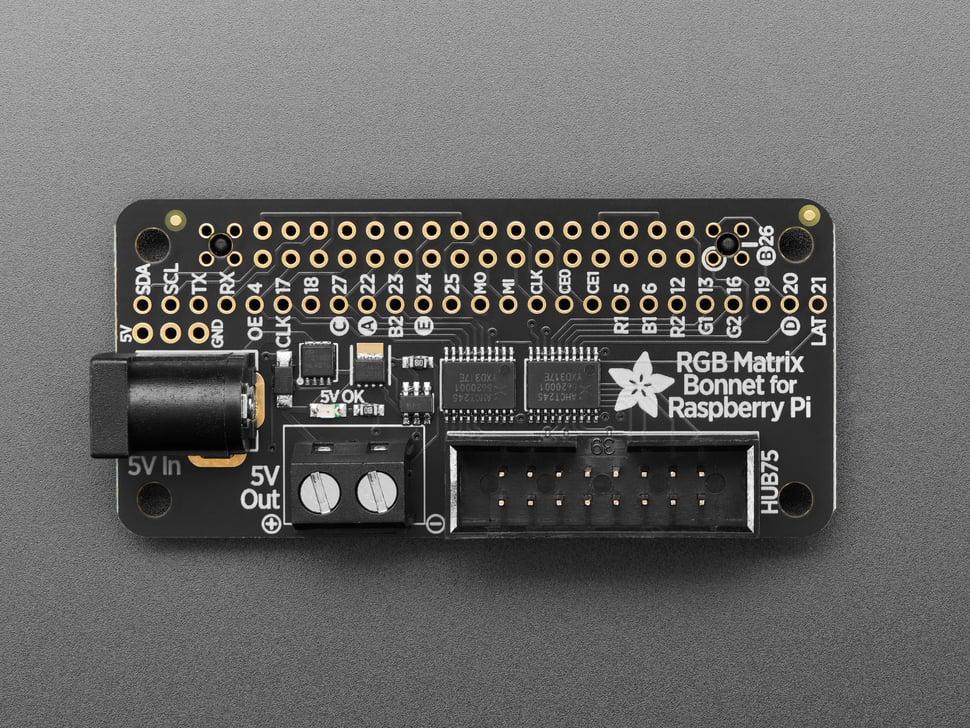

Adafruit RGB Matrix Bonnet voor Raspberry Pi

Je kunt nu een oogverblindend beeldscherm creëren met je Raspberry Pi met de Adafruit RGB Matrix Bonnet. Deze borden worden op uw Pi aangesloten en maken het supereenvoudig om RGB-matrices te bedienen, zoals die we in de winkel op voorraad hebben, en met gemak een kleurrijk scrollend display of mini-LED-wand te creëren.

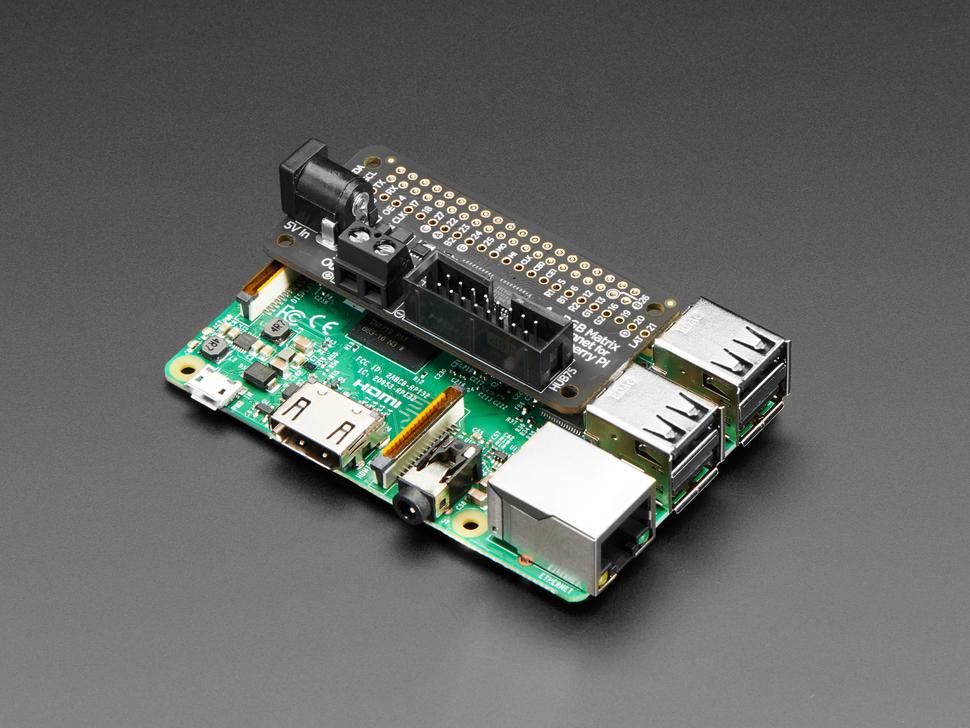

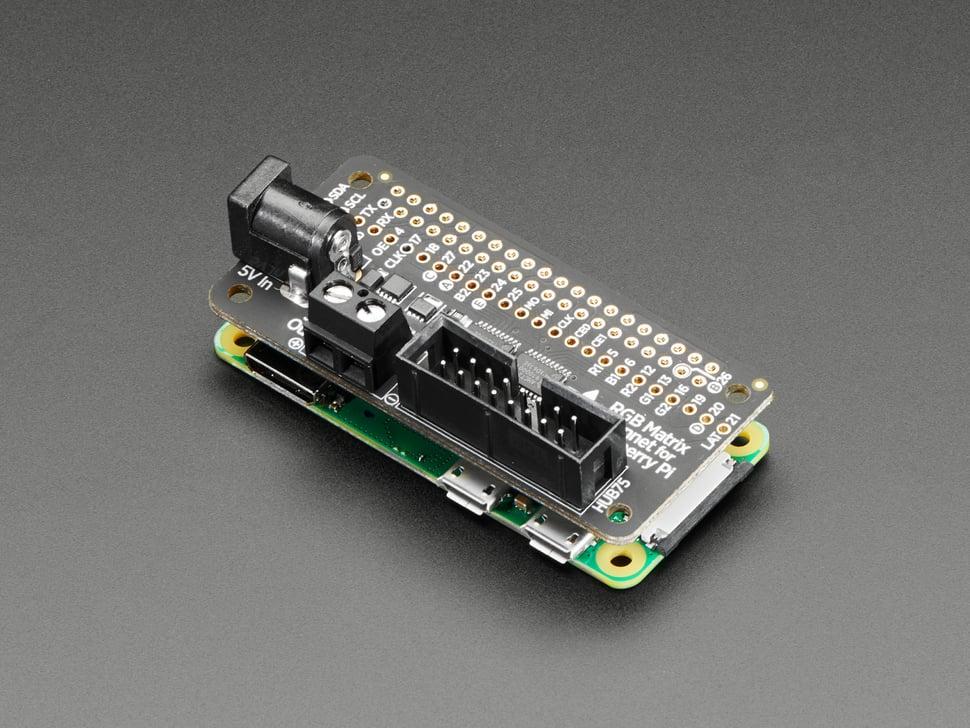

"Bonnet" -borden werken op elke Raspberry Pi met een 40-pins GPIO-header - Zero, Zero W / WH, Model A +, B +, Pi 2 en Pi 3. Ze werken niet met oudere 26-pins kaarten zoals het originele Model A of B. Merk op dat je bij de Pi Zero mogelijk een header op het Pi-bord moet solderen; het is normaal gesproken onbevolkt op dat model.

We hebben ook een oudere HAT-versie van ons RGB Matrix-ontwerp. De HAT-versie wordt niet volledig gemonteerd geleverd, ondersteunt geen 1/32-scanmatrices, maar wordt wel geleverd met een realtime klok (RTC)

Deze motorkap maakt uw matrixprojecten supergemakkelijk en vermijdt ingewikkelde bedrading. Laat me het voor je opsplitsen:

• Simpel ontwerp - sluit de voeding aan, sluit de IDC-kabel aan, voer onze Python-code uit!

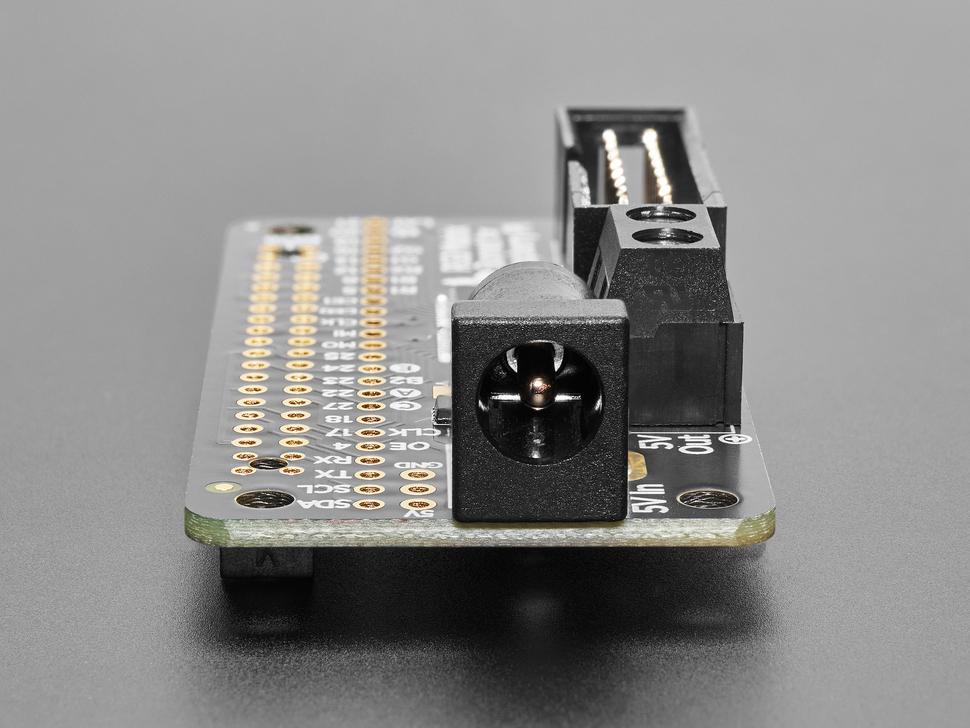

• Stroombeveiligingscircuits - u kunt een 5V 4A-muuradapter in de motorkap steken en deze beschermt automatisch tegen negatieve, over- of onderspanning! Ja, voor geen onbedoelde vernietiging van je setup.
• Level shifters aan boord om de 3.3V-logica van de RasPi naar 5.0V om te zetten voor schone en glitchvrije matrixaandrijving

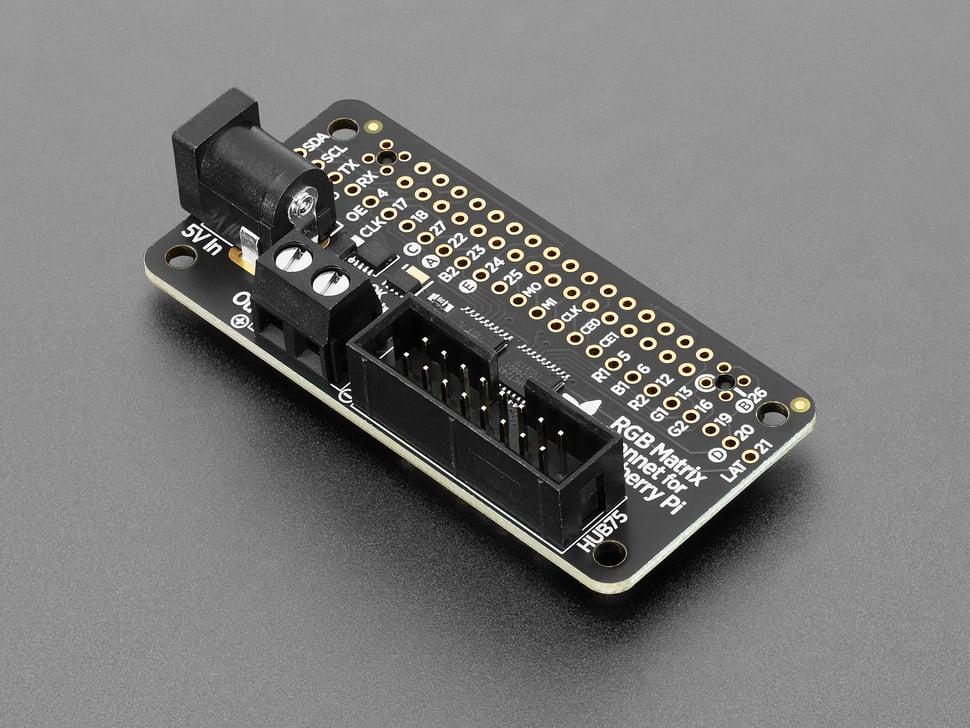

• Volledig geassembleerd compact ontwerp geen solderen nodig! Kan op elke Raspberry Pi met een 2x20-connector worden aangesloten en je bent klaar om te gloeien.

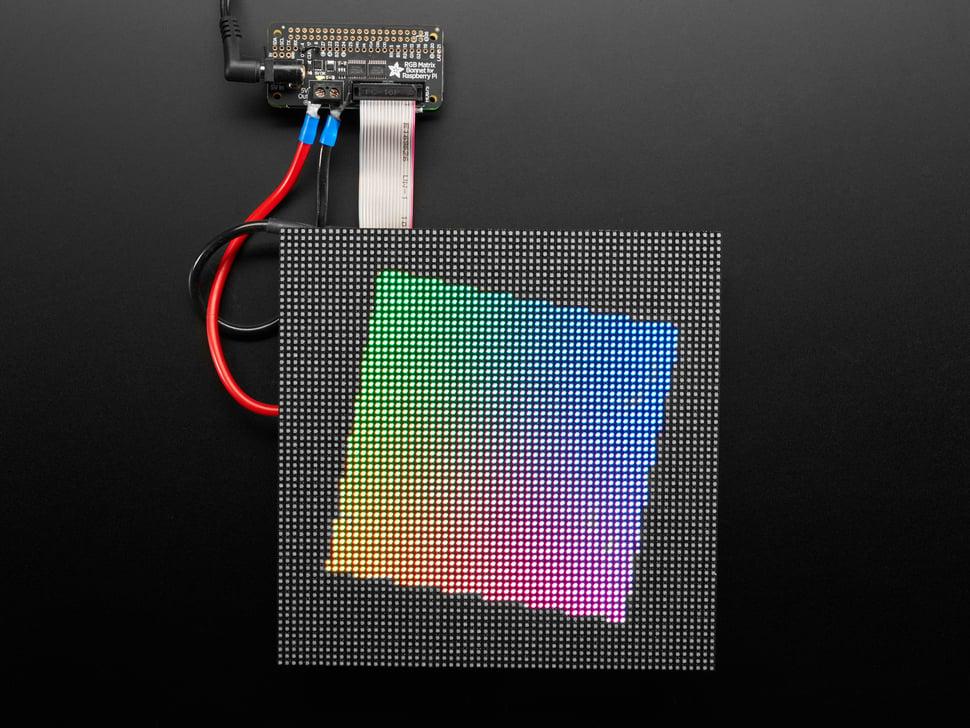

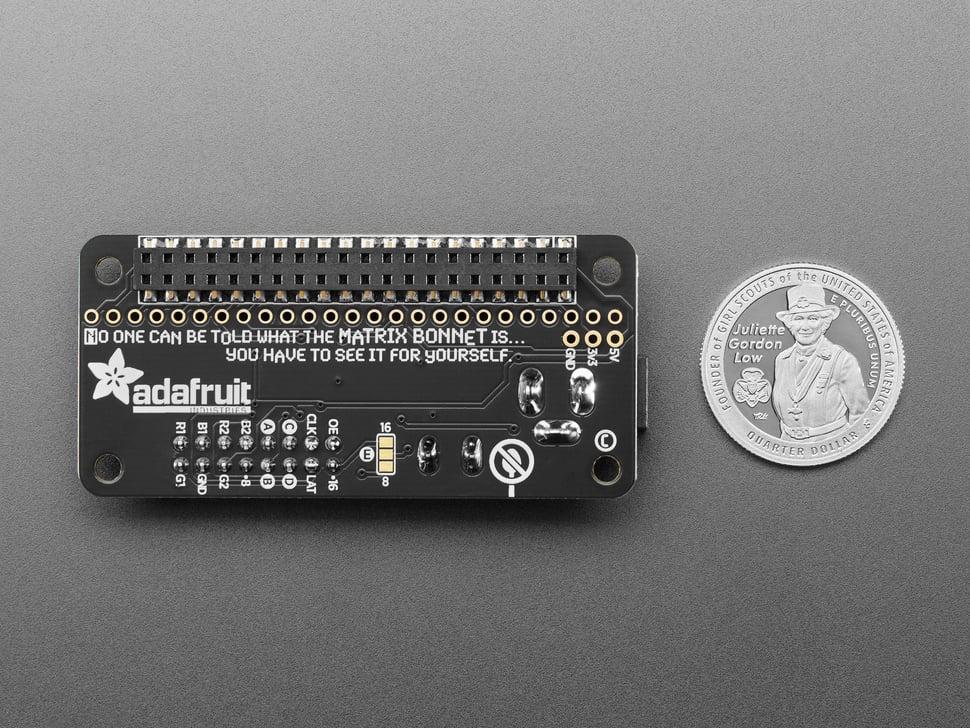

Werkt met al onze 16x32, 32x32 of 32x64 RGB LED-matrices met HUB75-aansluitingen. U kunt ook 64x64 matrices gebruiken door een kleine jumper op de printplaat te solderen. Wil je meer lampen? Geen probleem, zet meerdere matrices aan elkaar voor een langere display - we hebben maar tot 32x128 getest, maar het werkt prima. Hoe groter het scherm, hoe moeilijker het is op de Pi, dus houd daar rekening mee als je een Pi Zero met een lager vermogen gebruikt.

Houd er rekening mee dat: deze Bonnet is alleen voor gebruik met HUB75 type RGB-matrices. Niet voor gebruik met NeoPixel, DotStar of andere 'adresseerbare' LED's.

Elke bestelling wordt geleverd met een volledig gemonteerde en gebruiksklare motorkap met alle onderdelen gemonteerd. RGB Matrix is niet inbegrepen, bekijk dan onze fijne selectie

Een 5V-voeding is ook vereist, niet inbegrepen, voor kracht de matrix zelf, de Pi kan het niet, om het vermogen te berekenen, vermenigvuldig je de breedte van alle aaneengeschakelde matrices * 0,12 Amp: een 32 pixel brede matrix kan uiteindelijk 32 * 0,12 = 3,85 A tekenen, dus pak een 5V 4A stroomvoorziening. We hebben ook 5V 10A-voedingen op voorraad. Het werkelijke stroomverbruik hangt af van het aantal LED's dat u tegelijkertijd oplicht.

Raspberry Pi niet inbegrepen (maar we hebben ze in de winkel, dus pak er een op, Zero, Model A +, B +, Pi 2 of Pi 3)

We hebben een volledige handleiding met installatie, software, datasheets, EagleCAD PCB-bestanden, Fritzing-objecten en meer!
