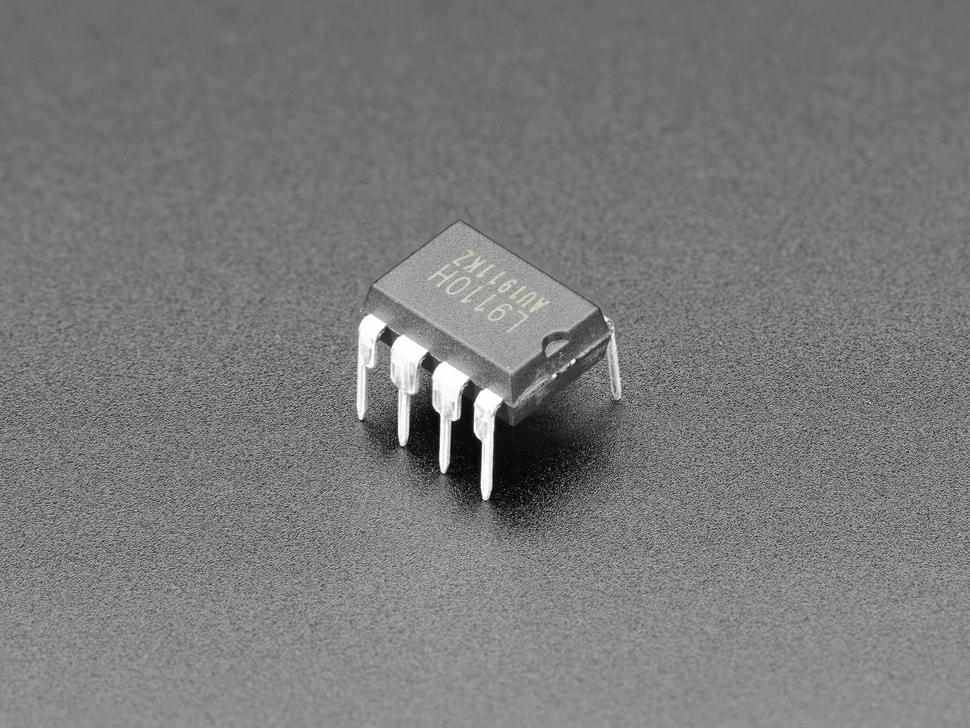

Adafruit L9110H H-Bridge motor driver voor DC motors - 8 DIP

Stuur twee solenoïdes of één DC motor aan met maximaal 800 mA per kanaal met de supereenvoudige L9110H H- driver . Deze brugchip wordt geleverd in een 8 DIP-behuizing, waardoor hij eenvoudig op elk breadboard of perfboard past.

Elke chip bevat één volledige H-brug (twee halve H-bruggen), waarmee u twee solenoïdes of één DC motor bidirectioneel kunt aansturen. De chip ondersteunt een piekstroom van 1,5 A, maar alleen voor korte duur.

Belangrijke kenmerken zijn onder andere ingebouwde kickback-diodes die mogelijke schade door inductieve kickback voorkomen. Een PWM-ingang voor elke driver maakt controle over de motorsnelheid en -richting mogelijk, waardoor de driver geschikt is voor motorspanningen van 2,5 V tot 12 V.

Hoewel de chip geen gesplitste logica-/voedingspinnen heeft, maakt hij bij toepassingen met hogere spanningen effectief gebruik van het logische niveau van 3,3 V. Zo kan hij met succes een 9 V-motor besturen met een feather die op 3,3 V draait.
