Adafruit MEMENTO - Python programmeerbare doe-het-zelfcamera - Kaal board

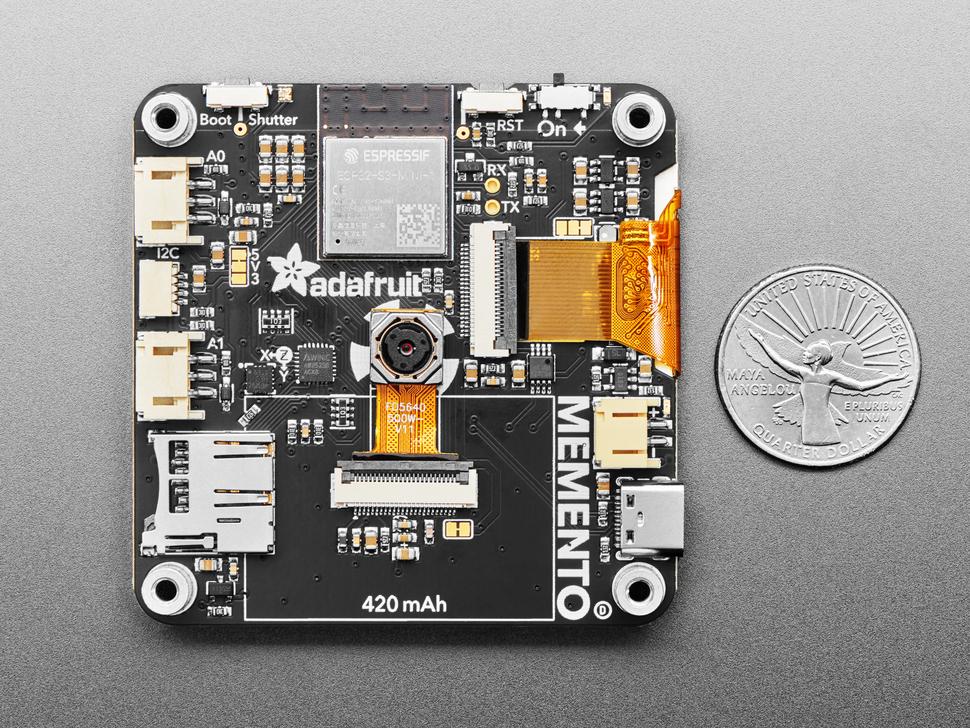

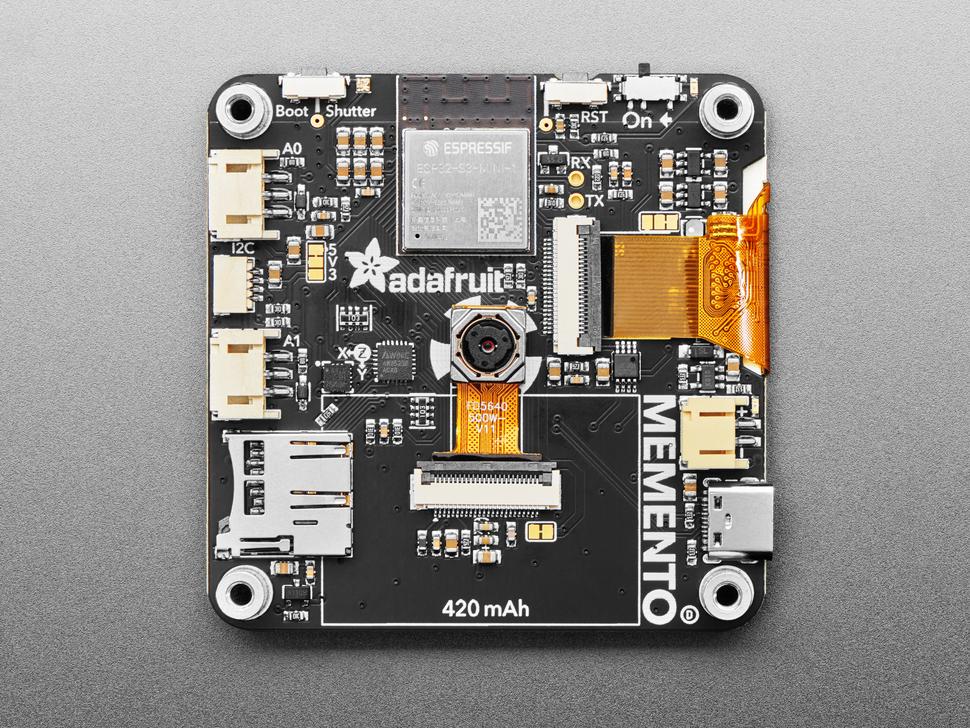

Maak herinneringen, of gewoon een cool cameraproject, met het MEMENTO Camera- board van Adafruit . Het is een board met alles wat je nodig hebt om programmeerbare camera- en beeldprojecten te maken: met een cameramodule, TFT-previewscherm, knoppen, SD-kaartslot en aangestuurd door een krachtige ESP32-S3 met 2 MB PSRAM voor het bufferen van 5 megapixel camerabeelden.

Dit product bestaat alleen uit het moederbord en wordt geleverd zonder behuizing, led-ring, hardware, SD-kaart of batterij. De ESP32-S3 is een 240 MHz dual-core Tensilica-processor met wifi en Bluetooth® LE, vergelijkbaar met de beroemde ESP32. De S3 biedt native USB ondersteuning en is daarom ideaal voor gebruik met Arduino of CircuitPython.

De S3 kan ook communiceren met raw-cameramodules. De camera's vereisen 12 GPIO-pinnen en snelle gegevensoverdracht om beelden van de sensor te halen, en daarnaast veel geheugen voor het opslaan van 2560 x 1920 beelden. Daarom hebben we gekozen voor een S3-module met 2 MB PSRAM om JPEG's in het geheugen te lezen en op te slaan op een SD-kaart. Om het board gebruiksvriendelijk te maken, hebben we een hoop ondersteunende hardware toegevoegd:

• ESP32-S3 module met 8 MB Flash, 2 MB PSRAM - dual core 240MHz Tensilica met WiFi en BTLE.
• OV5640-cameramodule met 72 graden kijkhoek en autofocusmotor - 5MP-camerasensor met ingebouwde JPEG-encoder.

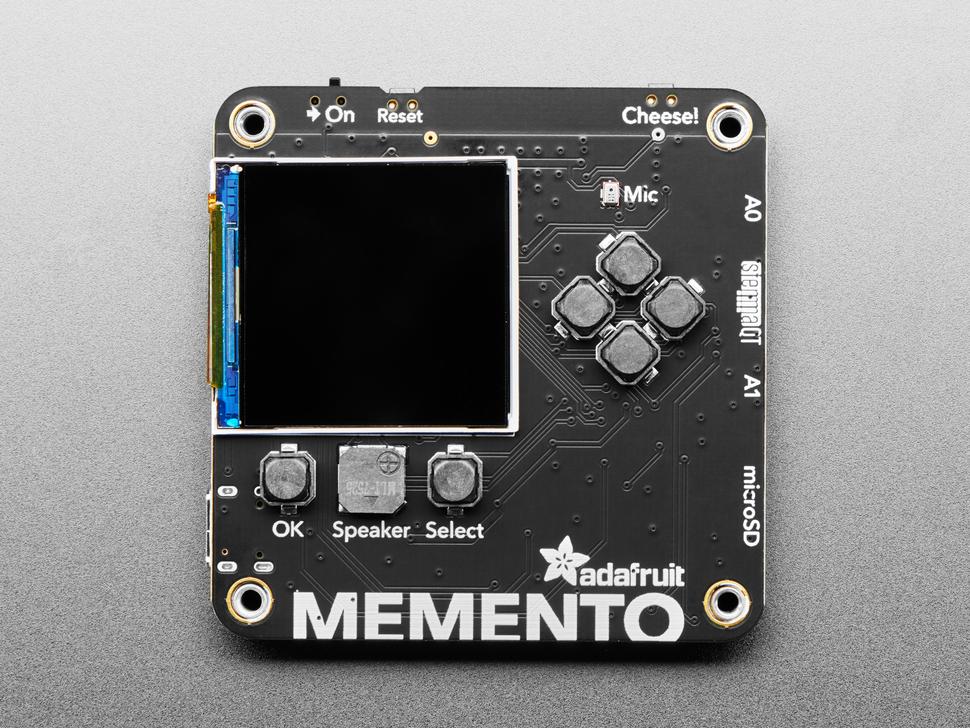

• 1,54" 240x240 kleuren TFT - voor het vooraf bekijken van camerabeelden of het ontwerpen van de gebruikersinterface.
• MicroSD-kaartsleuf: sla afbeeldingen of animaties op op elke SPI-compatibele micro SD-kaart.
• Twee digitale/analoge STEMMA poorten - JST PH-3-connectoren voor A0, A1 en power+ ground voor het toevoegen van externe knoppen, LED's of sensoren. Kan 3V of 5V voeding leveren.
• I2C STEMMA QT-poort: sluit vrijwel elke I2C-sensor aan met een STEMMA QT JST SH-poort, levert 3,3 V voeding en logica.
• LIS3DH- accelerometer : accelerometer met drie toegangspunten die oriëntatie, trillingen of beweging kan detecteren.
• Ondersteuning voor het opladen van LiPoly-batterijen: gebruik een 3,7/4,2V 350mA- of 420mA-batterij voor foto's onderweg.
• 6 gebruikersknoppen - modus wijzigen, opgeslagen afbeeldingen bekijken, games spelen.
• Zoemer - geeft tonen of waarschuwingen weer, om aan te geven dat een foto succesvol is gemaakt.
• Analoge microfoon - kan worden gebruikt als sensor om harde geluiden te detecteren.
• Sluiterknop - verbonden met GPIO 0 voor toegang tot de ROM-bootloader.
• Resetknop - om de bootloader te openen of opnieuw te beginnen.
• Aan/uit-schakelaar: hiermee schakelt u de stroom volledig uit wanneer u een batterij gebruikt.
• USB Type C - voor het programmeren van de ESP32-S3, evenals REPL-toegang in CircuitPython en het opladen van de optionele LiPoly-batterij.
• breakout pads voor hardware-UART: voor intensievere debug-behoeften soldeert u draden aan de through-hole om verbinding te maken met een consolekabel.

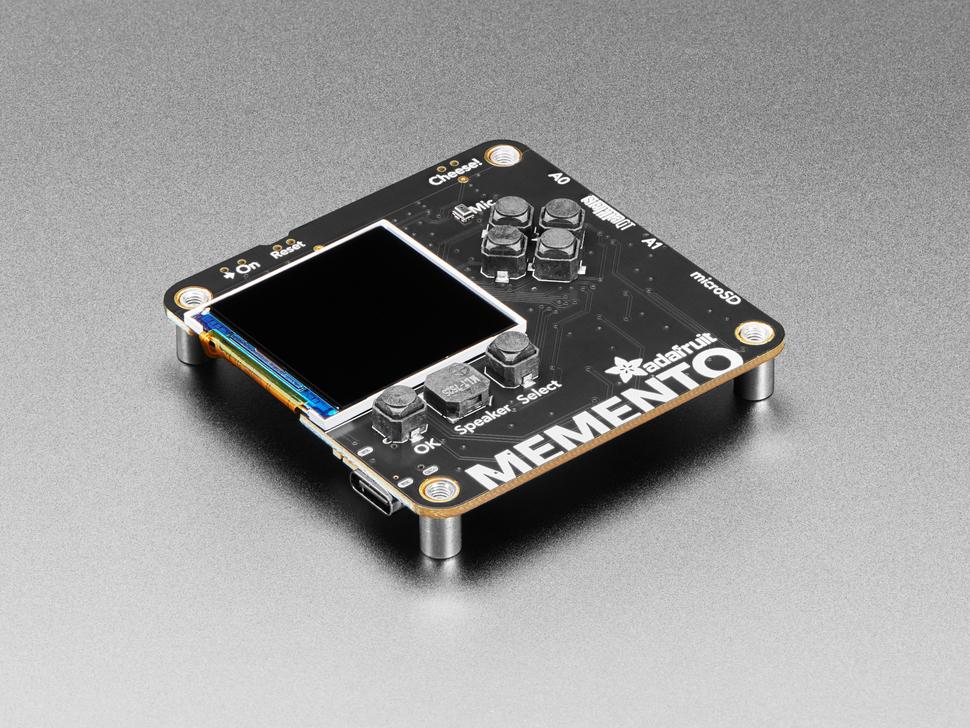

• Vier M3-afstandhouders - voor montage of bevestiging aan de behuizing.

We hebben zowel Arduino als CircuitPython-voorbeeldcode waarmee je een voorbeeld van de camera kunt bekijken, instellingen kunt aanpassen en foto's kunt maken die op schijf worden opgeslagen. We raden echter CircuitPython aan omdat de compilatietijd in Arduino vrij intensief is vanwege de grote hoeveelheid code die nodig is om de camera te laten werken. CircuitPython is snel te ontwikkelen en onze library maakt het gemakkelijk om te beginnen met het maken van aangepaste cameraprojecten.
