NeoPixel FeatherWing - 4x8 RGB LED-add-on voor alle feather

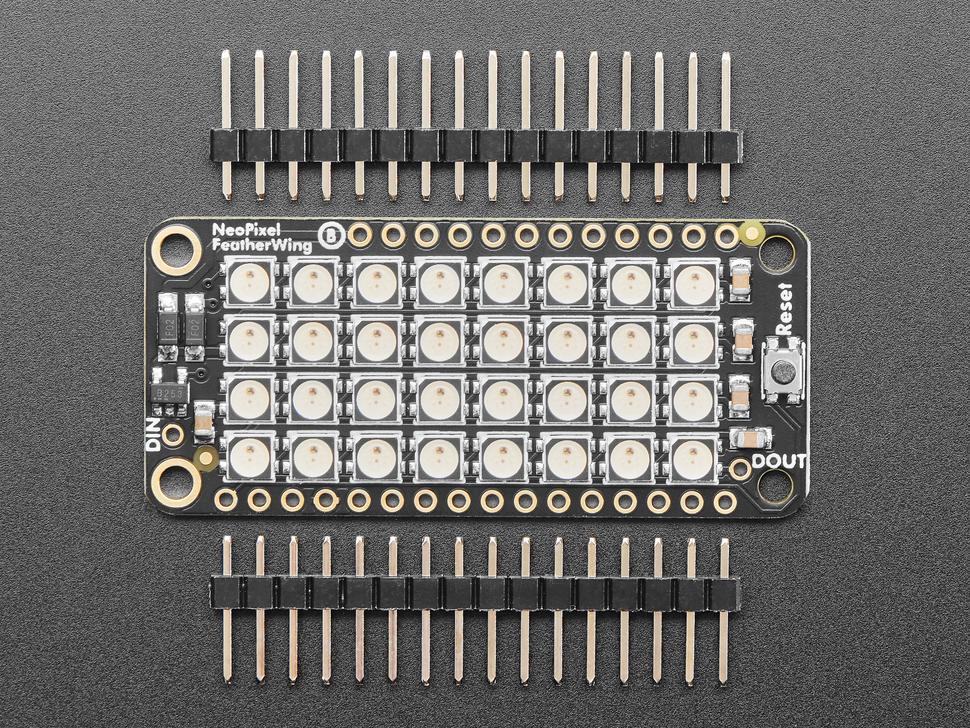

Een feather zonder ambitie board board feather zonder FeatherWings! Dit is de feather FeatherWing, een 4x8 RGB LED-add-on voor alle featherboards! Met behulp van onze feather board headers of feather female headers kun je een FeatherWing aan de boven- of onderkant van je feather bevestigen board je feather laten stutten als een pauw op een rave.

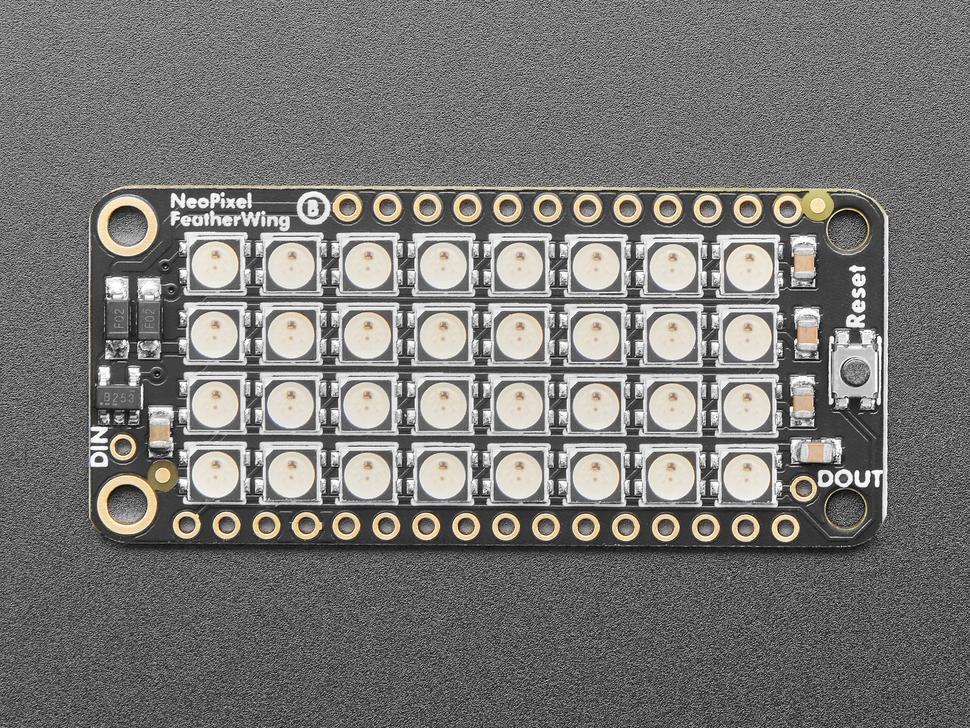

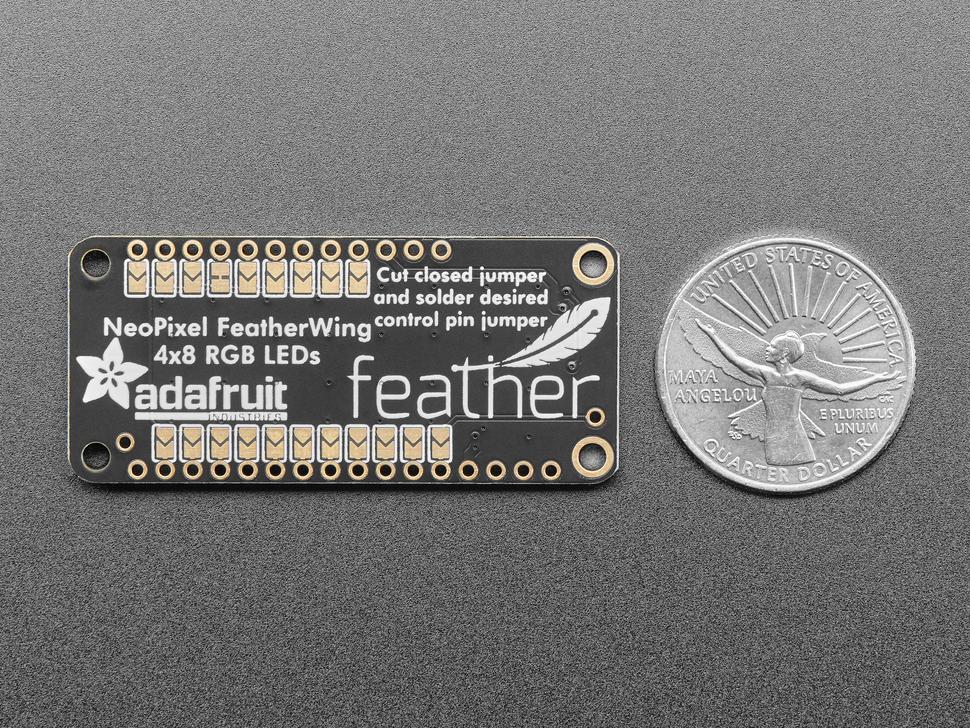

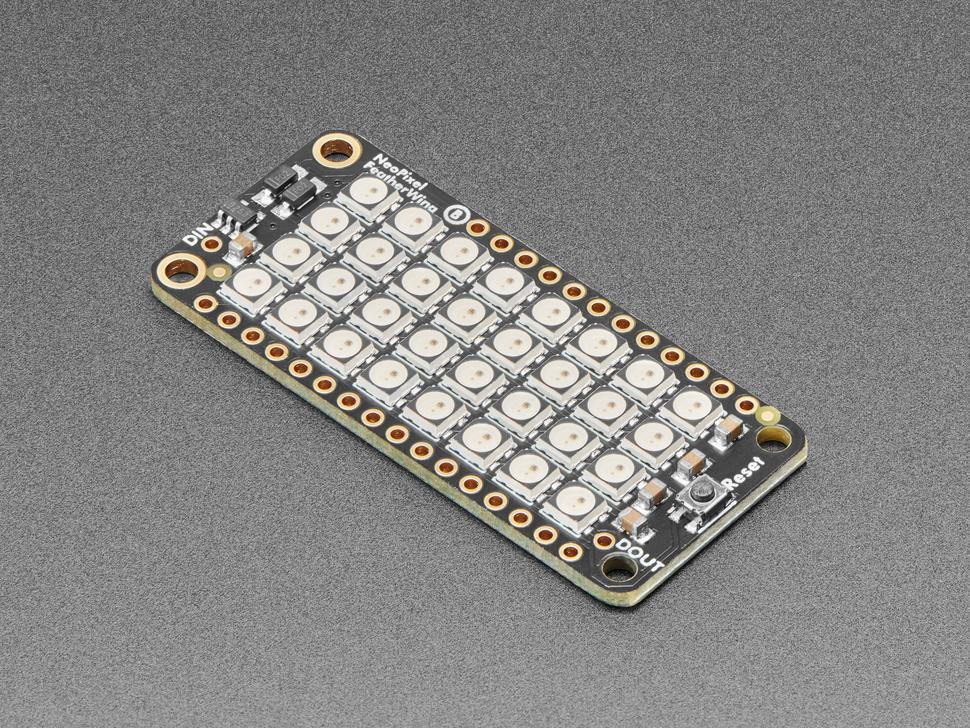

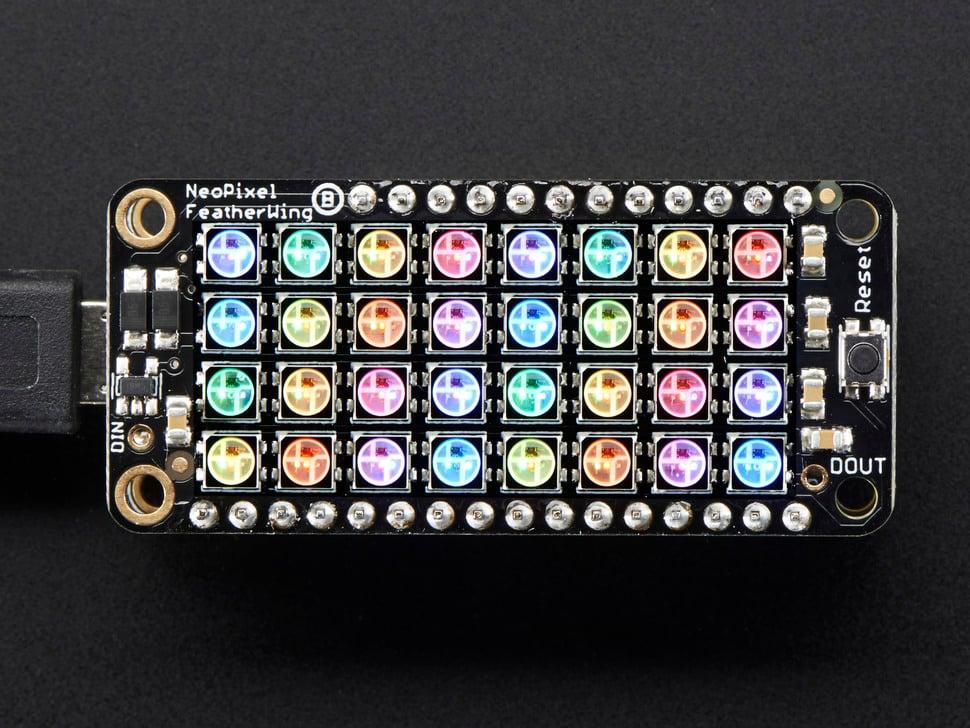

Zet je zonnebril op voordat je in deze 32 configureerbare oogverblindende RGB-LED's staart. Gerangschikt in een 4x8 matrix, is elke pixel individueel adresseerbaar. Er is slechts één pin nodig om alle LED's aan te sturen. Aan de onderkant hebben we jumpers voor de DIN-lijn naar een van de I/O-pinnen op een feather . Werkt met al onze feathers ! U kunt de standaard jumpertrace knippen en elke gewenste pin gebruiken. (In het bijzonder moet de standaardpin voor feather Huzzah ESP8266 worden verplaatst, probeer pin #15!) Het werkt met, maar wordt op dit moment niet aanbevolen voor ESP32- feather vanwege een NeoPixel-timingprobleem waardoor het moeilijk is om meer dan 30 pixels te controleren

Om het opstarten te vergemakkelijken, worden de LED's standaard gevoed via de USB-voedingslijn of de batterijvoedingslijn, afhankelijk van welke hoger is. Twee Schottky-diodes worden gebruikt om tussen de twee te schakelen. Deze stroomvoorziening kan 1 ampère constant stroomverbruik en misschien 2A piek aan, dus geen goede manier om een zaklamp te maken. Het is beter voor kleurrijke effecten.

Een level-up shifter zet de 3,3V-logica van de feather om in de netspanning. Als je bijvoorbeeld MEER blinky nodig hebt, kun je deze aan elkaar koppelen. Sluit voor de tweede Wing de DIN-aansluiting aan op de DOUT van de eerste Wing. Verbind ook een ground met elkaar en voed met een onafhankelijke 5V-voeding om te voorkomen dat de voeding te veel wordt belast.

Bekijk onze tutorial voor pinouts, gebruik en meer!

Onze gedetailleerde NeoPixel Uberguide heeft alles wat je nodig hebt om NeoPixels in elke vorm en grootte te gebruiken. Inclusief kant-en-klare library & voorbeeldcode voor de Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, trinket /Gemma, Arduino Due & Arduino Mega/ADK (alle versies)
