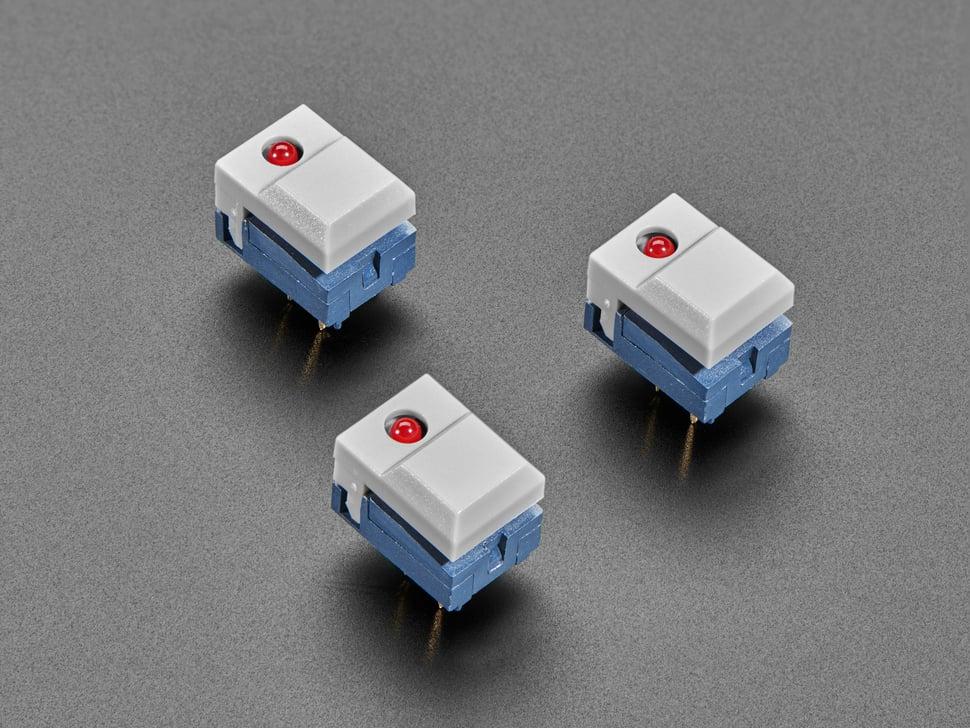

Adafruit Stappenschakelaar met LED - Drie-pack grijs plastic met rode LED

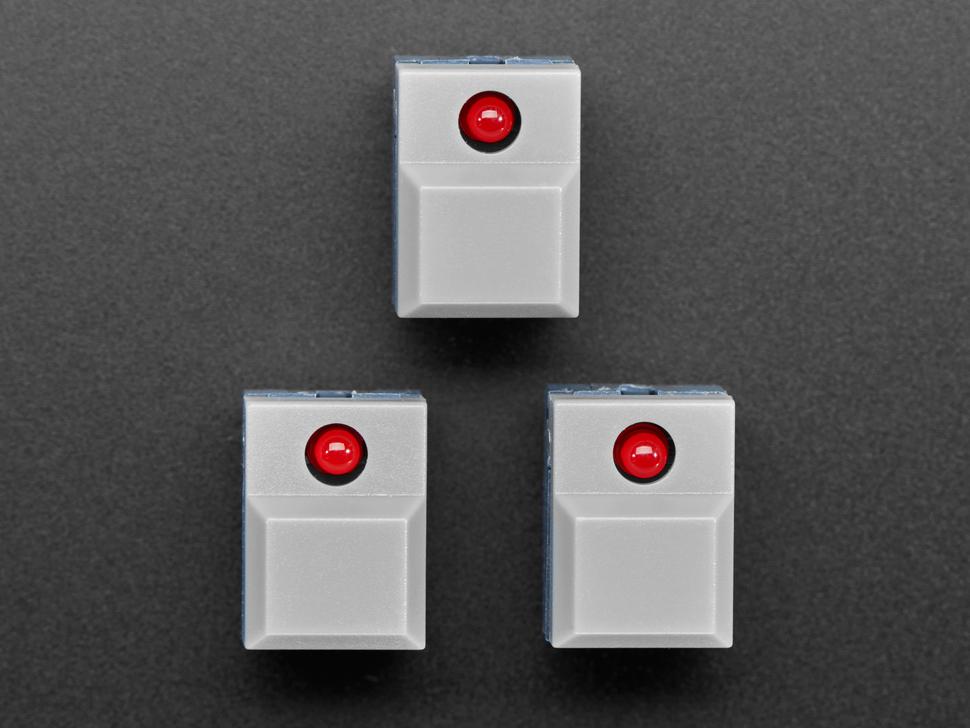

Deze scharnierende momentary step-switches weerspiegelen de 16-staps sequencertoetsen van de TR-808 synthesizers. Ze staan bekend om hun voelbare, klikkende feedback en zijn daarom ook ideaal voor audiovisuele apparatuur. Ze zijn voorzien van een ingebouwde rode LED voor een duidelijke aan/uit-status of visuele feedback bij activering.

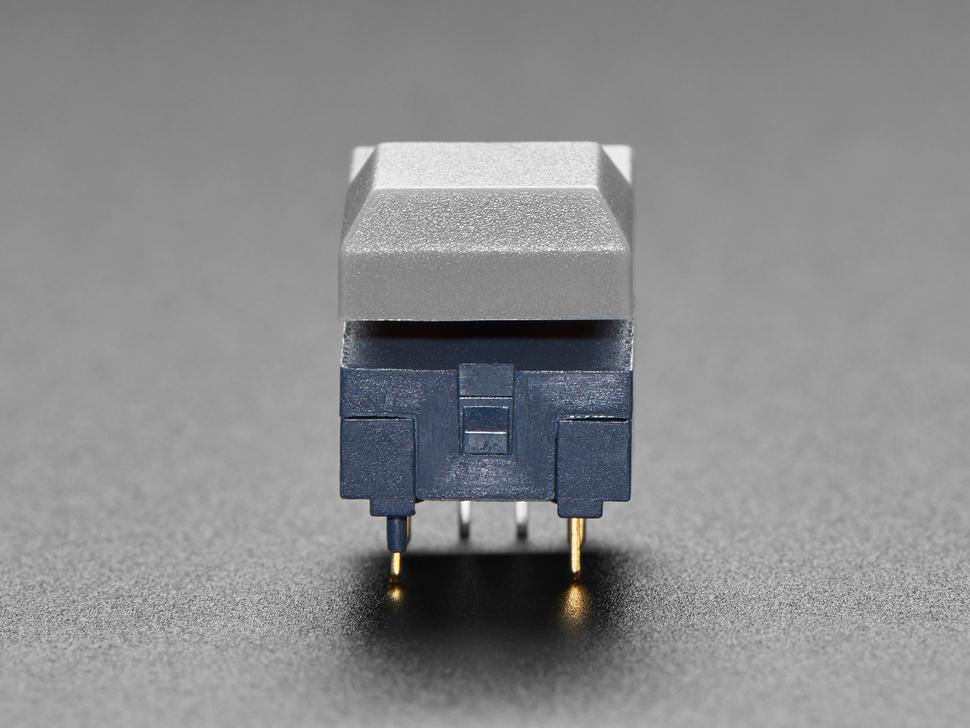

Ontworpen als een momentane SPDT-schakelaar, dienen twee van de vier poten als gemeenschappelijke verbinding en maken automatisch verbinding met een van de resterende pinnen wanneer ze worden ingedrukt. Raadpleeg het bijgevoegde diagram om de pool- en werppinnen te identificeren. Gebruik voor nauwkeurige verificatie een multimeter in de continuïteitsmodus. Let op: deze schakelaars zijn niet geschikt voor breadboards of perf-boards en vereisen handmatige bedrading of een aangepast PCB-ontwerp.

De geïntegreerde LED is een basiscomponent van 3 mm, maximaal 20 mA en 2,1 V voorwaartse spanning. Omdat er geen interne weerstand aanwezig is, wordt een 1 kOhm-weerstand aanbevolen om schade te voorkomen. Met onze LED-gids kiest u moeiteloos de juiste weerstand, waardoor u naar wens kunt dimmen via PWM of aansluiten op de digitale output van een microcontroller.
