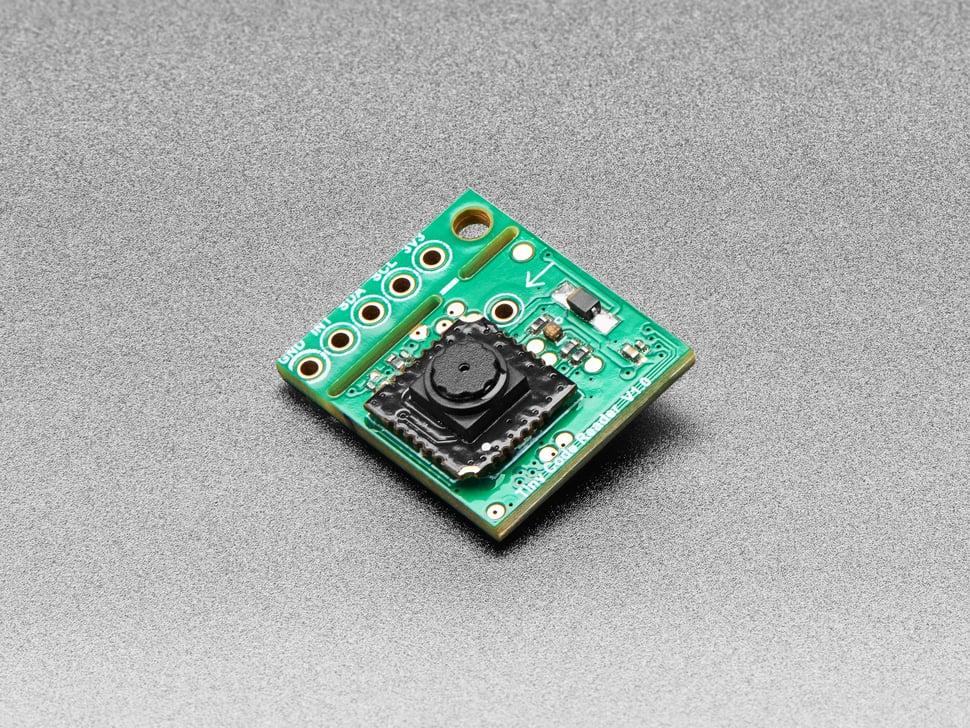

Adafruit Kleine codelezer van nuttige sensoren

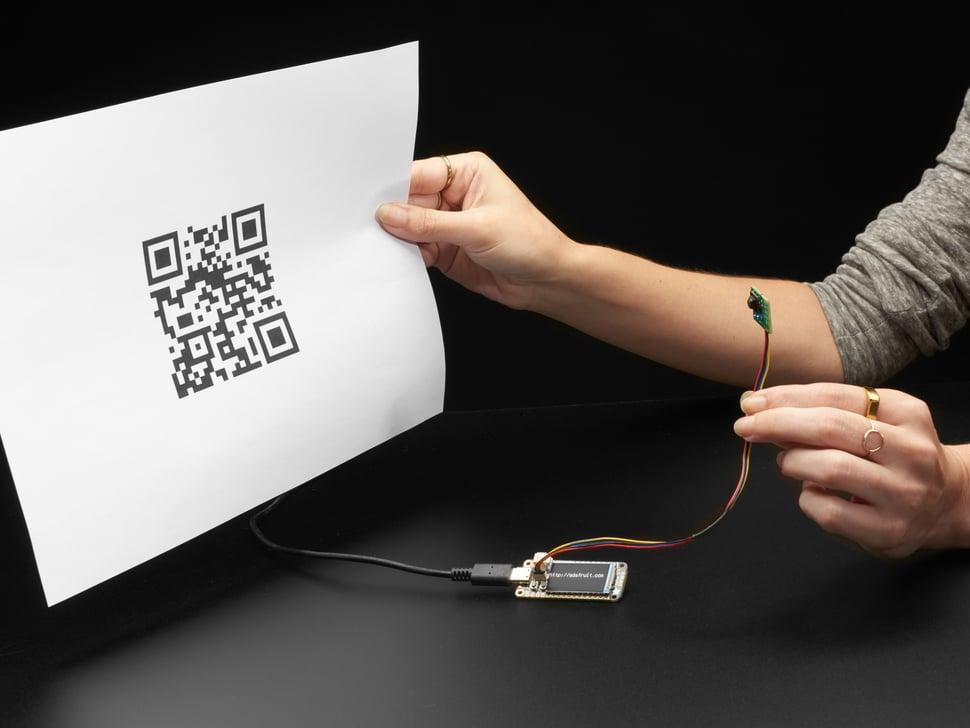

De Tiny Code Reader van Useful Sensors is een compacte, kosteneffectieve hardwaremodule die QR-codes leest en is ontworpen voor naadloze integratie in systemen. Hij vereenvoudigt taken zoals wifi-provisioning of het aanbieden van invoer wanneer toetsenborden niet beschikbaar zijn.

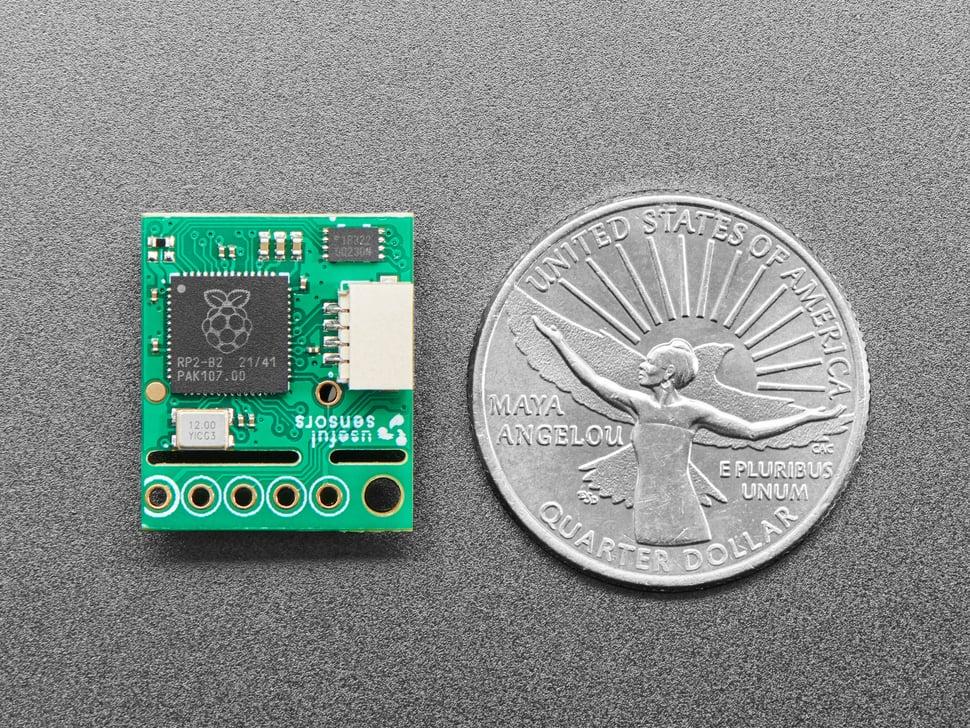

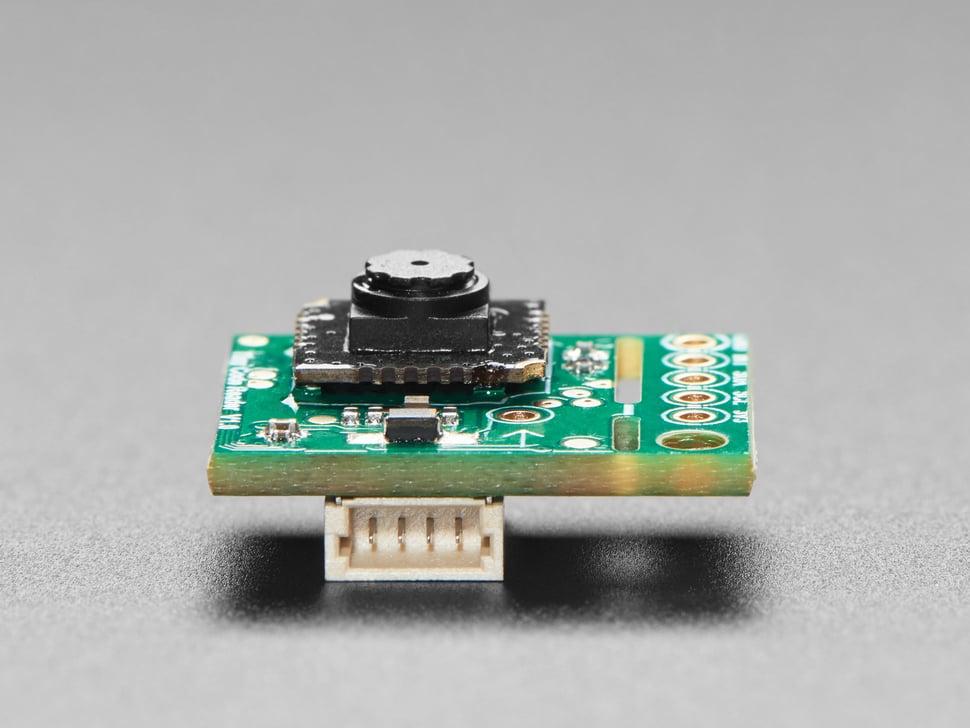

Intern integreert deze module een beeldsensor en een microcontroller op één board , waardoor complexiteit verborgen blijft voor eenvoudige productintegratie. De module communiceert via een I²C-verbinding en maakt gebruik van de standaard STEMMA QT/Qwiic-connector met gemakkelijk herkenbare draadkleuren: geel voor SCL, blauw voor SDA, rood voor 3,3 V en zwart voor GND.

Specificaties omvatten ondersteuning voor I2C-bussnelheden tot 400k baud bij 3,3V-voeding, zonder ondersteuning voor andere spanningsniveaus. De beeldsensor vereist een vrij gezichtsveld om optimaal te functioneren. Het veelzijdige ontwerp maakt montage in elke gewenste positie mogelijk zonder de kwaliteit van de QR-codeherkenning te beïnvloeden.

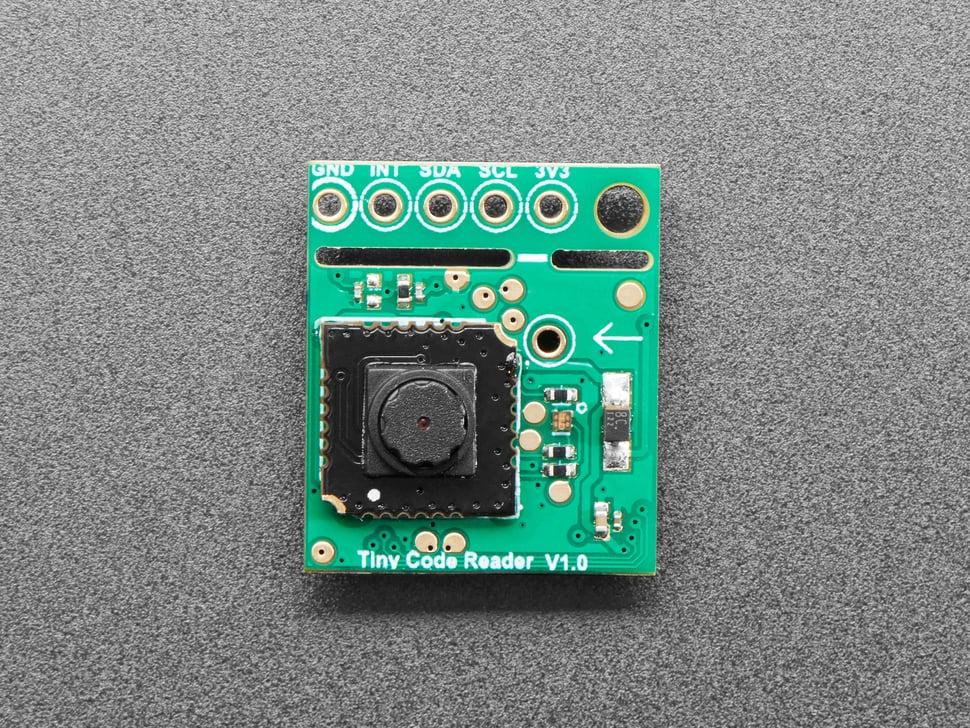

Het board is voorzien van een montagegat en alternatieve pads voor directe bedrading, indien nodig, met afbreekranden voor degenen die kleinere afmetingen nodig hebben. Daarnaast is er voorbeeldcode voor CircuitPython beschikbaar om snelle en effectieve implementatie in uw projecten te vergemakkelijken.
