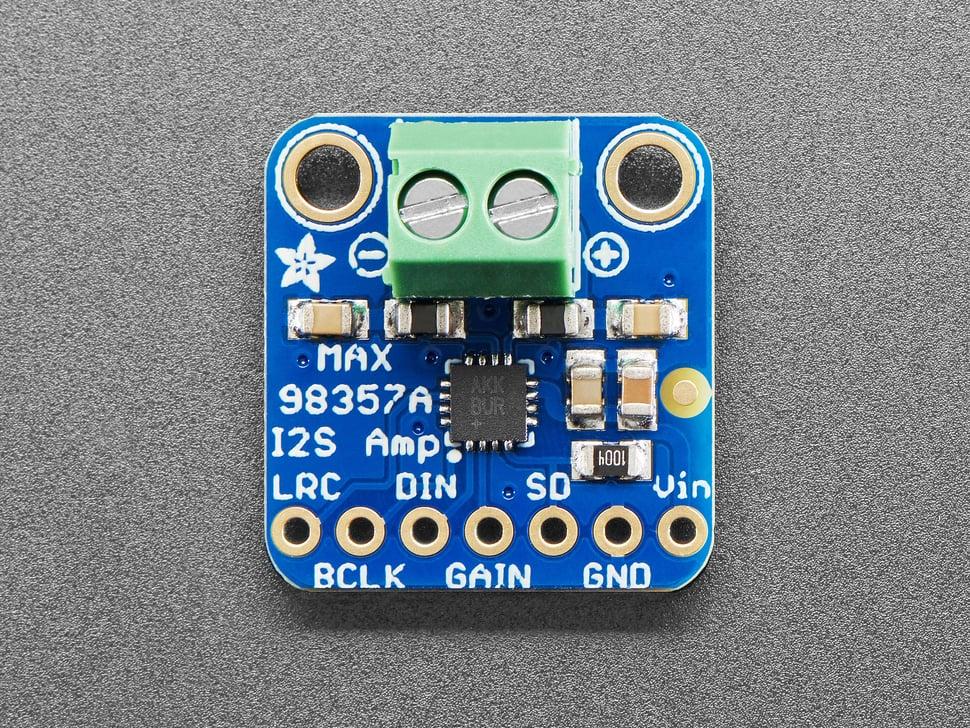

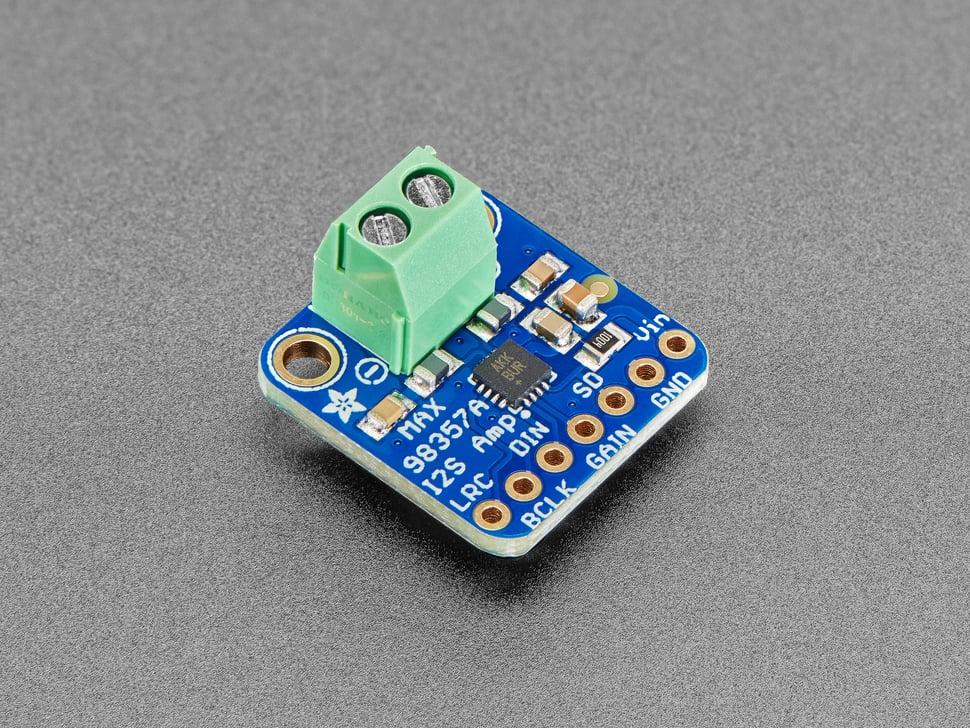

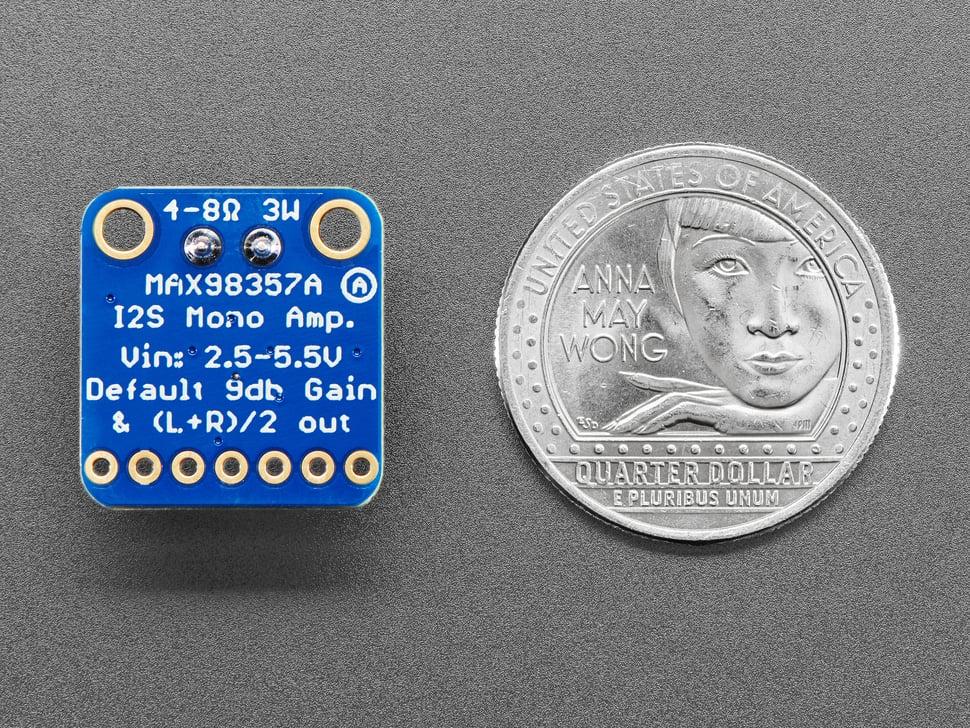

Adafruit I2S 3W klasse D versterker breakout - MAX98357A

Luister naar dit goede nieuws - we hebben nu een alles-in-één breakout - board voor digitale audioversterkers dat ongelooflijk goed werkt met de raspberry pi ! Als u op zoek bent naar een gemakkelijke en goedkope manier om uw digitale geluidsbestanden aan het werk te krijgen, dan is de MAX08357 I2S Amp breakout is voor jou. Het heeft standaard I2S digitale audio-invoer nodig en decodeert het niet alleen naar analoog, maar versterkt het ook rechtstreeks in een luidspreker. Perfect voor het toevoegen van compact versterkt geluid, er zijn 2 breakouts nodig (I2S DAC + Amp) en deze worden gecombineerd tot één.

I2S (niet te verwarren met I2C) in een digitaal geluidsprotocol dat wordt gebruikt op printplaten om audiogegevens door te geven. Veel high-end chips en processors beheren alle audio in digitaal I2S-formaat. Vervolgens worden drie of vier pinnen gebruikt om gegevens in of uit te output (gegevens in, gegevens uit, bitklok en links-rechts kanaalselectie). Gewoonlijk is er voor audioapparaten een DAC-chip die I2S opneemt en converteert naar analoog die een hoofdtelefoon kan aansturen.

Deze kleine monoversterker is verrassend krachtig - in staat om 3,2 watt vermogen te leveren aan een luidspreker met een impedantie van 4 ohm (5V vermogen @ 10% THD). Binnenin de miniatuurchip bevindt zich een klasse D-controller, die kan werken van 2,7V-5,5VDC. Omdat de versterker van klasse D is, is hij ongelooflijk efficiënt - waardoor hij perfect is voor draagbare projecten en projecten op batterijen. Het heeft een ingebouwde thermische en overstroombeveiliging, maar we konden nauwelijks zien dat het warm werd.

De audio-ingang is I2S-standaard, u kunt logische gegevens van 3,3 V of 5 V gebruiken. De outputs zijn "Bridge Tied" - dat betekent dat ze rechtstreeks op de outputs zijn aangesloten, geen verbinding met ground . De output is een ~ 300 KHz blokgolf PWM die vervolgens wordt 'uitgemiddeld' door de luidsprekerspoel - de hoge frequenties zijn niet hoorbaar. Al het bovenstaande betekent dat u de output niet op een andere versterker kunt aansluiten, deze moet de luidsprekers rechtstreeks aansturen.

Er is een versterkingspen die kan worden gemanipuleerd om de versterking te wijzigen. Standaard geeft de versterker je 9dB gain. Door een pullup- of pulldown-weerstand aan te sluiten, of rechtstreeks te bedraden, kan de Gain-pin worden ingesteld om 3dB, 6dB, 9dB, 12dB of 15dB te geven.

De ShutDown/Mode-pin kan worden gebruikt om de chip uit te schakelen of om in te stellen welk I2S-audiokanaal naar de luidspreker wordt geleid. Standaard stuurt de output (L+R)/2 stereomix naar mono uit. Door een weerstand toe te voegen, kunt u deze wijzigen om alleen links of rechts te worden output

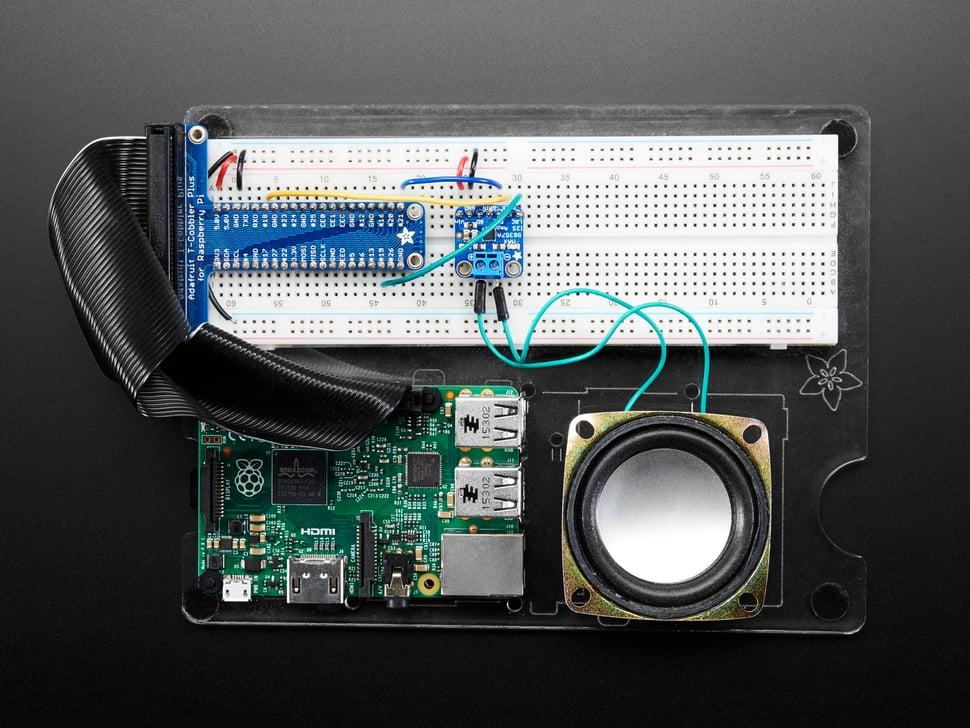

Werkt uitstekend met raspberry pi , Arduino zero en elke andere microcontroller of microcomputer met I2S-audio- outputs

Specificaties:

• output : 3.2W bij 4Ω, 10% THD, 1.8W bij 8Ω, 10% THD, met 5V voeding
• PSRR: 77 dB type @ 1KHz
• I2S-samplefrequenties van 8 kHz tot 96 kHz
• Geen MCLK vereist
• Klik op + Pop-reductie
• Vijf pin-selecteerbare gains: 3dB, 6dB, 9dB, 12dB, 15dB
• Uitstekende klik-en-pop-onderdrukking
• Thermische uitschakelbeveiliging

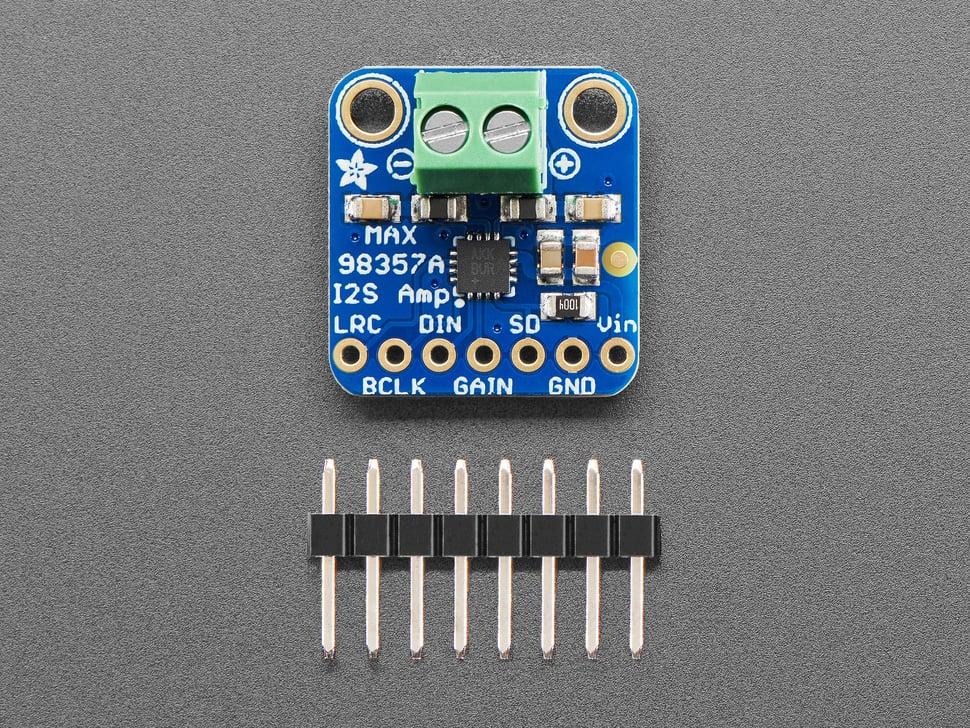

Wordt geleverd als een geassembleerd en getest breakout - board , met een klein stukje optionele header en een 3,5 mm aansluitblok. Er is enig soldeerwerk nodig om de header en het aansluitblok te bevestigen, indien gewenst. Bekijk de tutorial voor schema's, diagrammen, voorbeelden en meer!

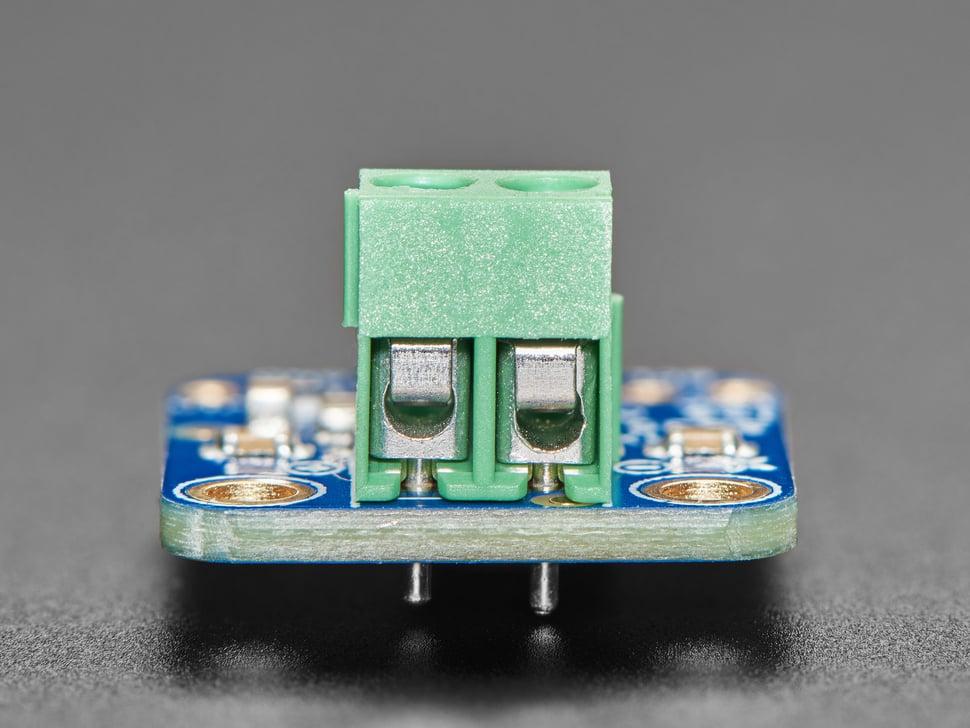

Opmerking: Het klemmenblok dat bij uw product wordt geleverd, kan blauw of zwart zijn.
