Adafruit Proto shield voor Arduino -kit

Dit prototype- shield biedt naadloze compatibiliteit met Arduino modellen zoals UNO, NG, Diecimila en Duemilanove. Het kan worden gebruikt met een Leonardo, maar houd er rekening mee dat het de hardwarematige SPI-pinnen niet zal beschadigen, behalve die van de ISP-connector eronder.

Met een gebruiksvriendelijk prototyperaster van 0,1"x0,1" en grote pads vereenvoudigt het de circuitbouw. Het IC-patroon ondersteunt DIP-IC's met maximaal 20 pinnen, plus centraal en aan de zijkanten geplaatste voedingsrails.

Het is ontworpen voor praktisch gebruik en wordt geleverd met een resetknop, een extra knop voor algemeen gebruik, twee 3 mm LED's voor algemeen gebruik (rood en green ) en twee bijpassende weerstanden.

Een ICSP- header bevindt zich bovenaan voor degenen die liever programma's uploaden met een programmeur. De oppervlakte voor de surface-mount chip biedt plaats aan maximaal 14 SOIC-onderdelen.

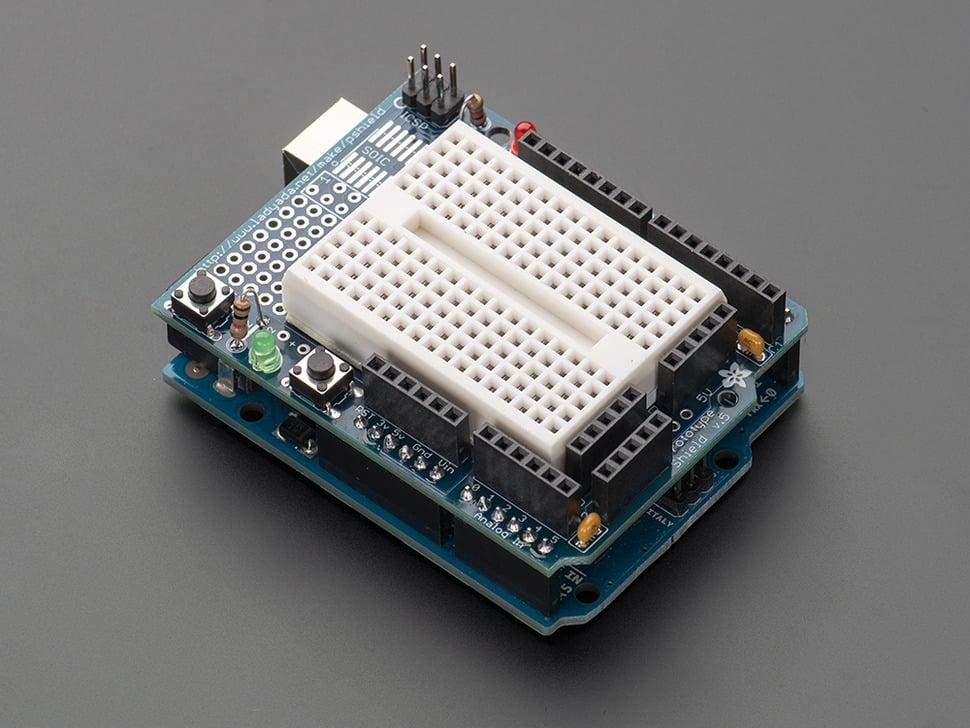

Compatibel met kleine of standaard breadboards met verwijderde rails. Elke pin is toegankelijk, inclusief nieuwe 3V- en reset- header . Twee 0,1 µF-condensatoren verhogen de stroomstabiliteit.

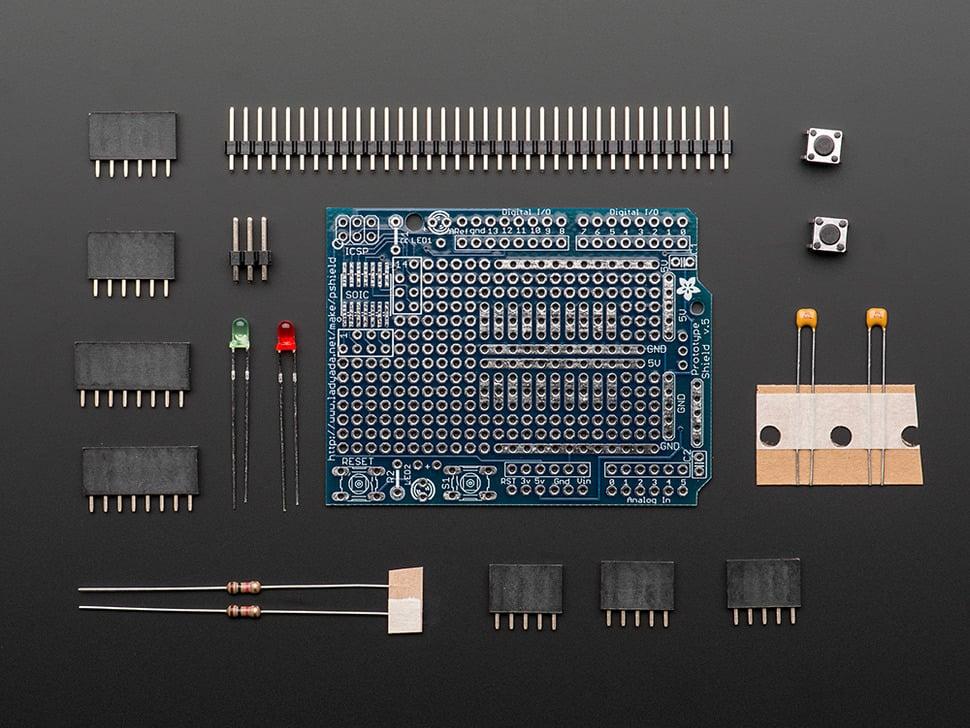

Wordt geleverd als bouwpakket, is de montage eenvoudig en geschikt voor beginners. Let op: Arduino en breadboards zijn niet inbegrepen.
