Adafruit Small-Size Perma-Proto Raspberry Pi breadboard PCB Kit

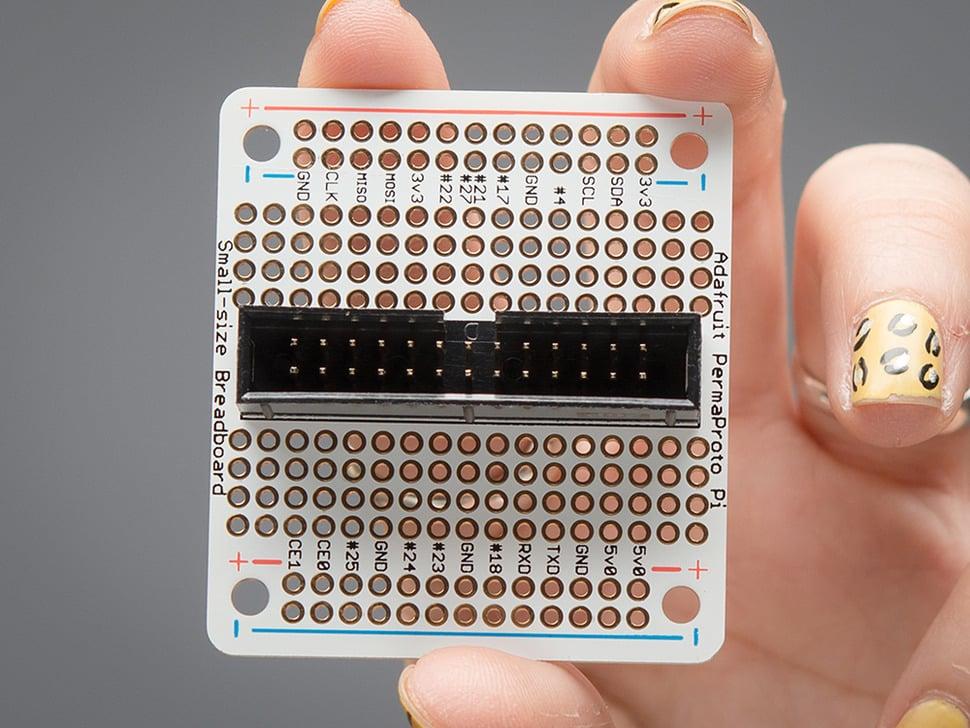

We stopten een PermaProto- board ter grootte van een kwart in een blender met een Pi Cobbler, en er kwam dit heerlijke snoepje uit: de PermaProto voor Pi! De Cobbler is er direct in verwerkt. Soldeer simpelweg de 2x13 header erin en je hebt alle gelabelde breakouts met enorm veel prototyperuimte, stroomrails, montagegaten en die prachtige zijde.

Klanten hebben ons gevraagd om een standaard board te leveren, maar we vonden de uitstraling van de meeste standaard perfboards nooit mooi: het is altijd van slechte kwaliteit, met afbladderende pads en zonder labels. Toen dachten we na over hoe mensen daadwerkelijk prototypen - meestal beginnend met een soldeerloos breadboard en de onderdelen vervolgens overzetten naar een meer permanente printplaat. Toen beseften we dat mensen eigenlijk een board willen dat het makkelijk maakt!

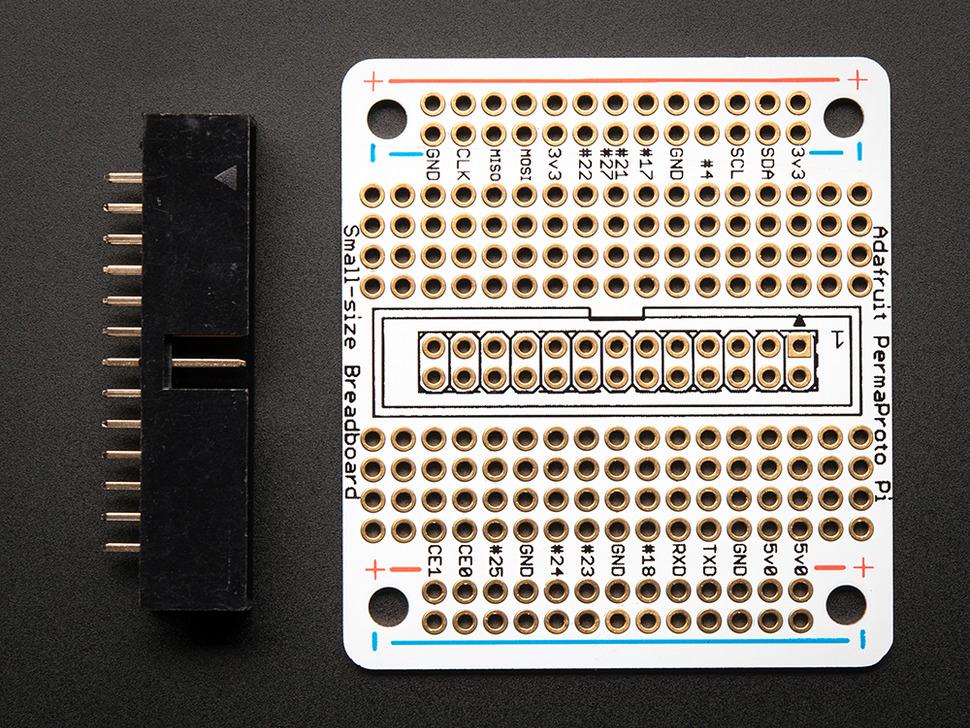

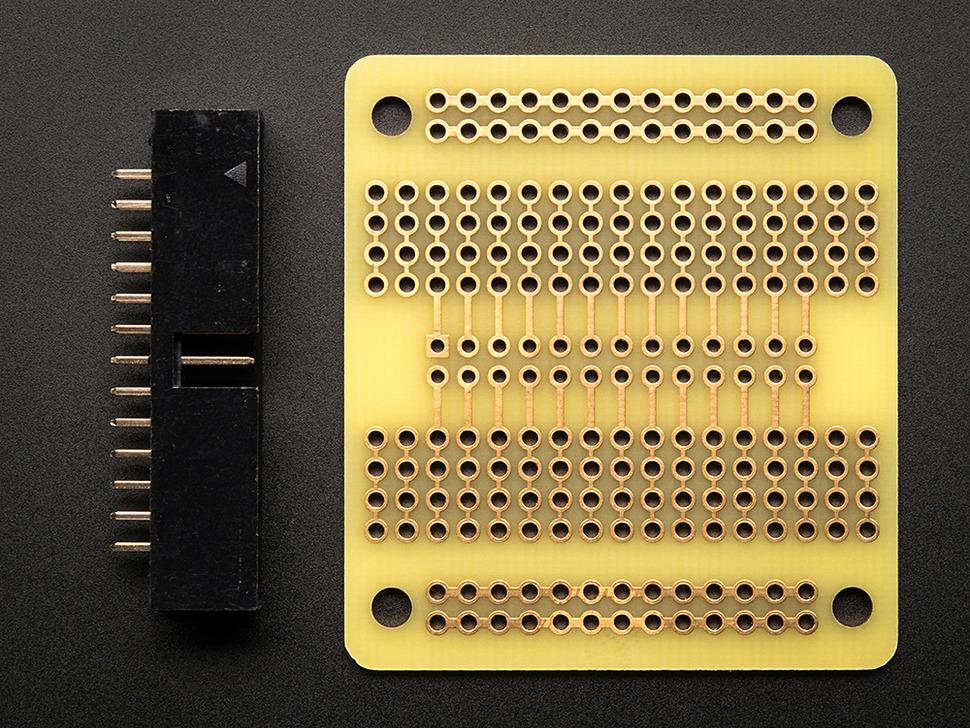

Dit board is de printplaat die je altijd al wilde hebben, maar waar je nooit aan hebt gedacht! We hebben de basislayout van een breadboard ter grootte van een kwartje (de printplaat heeft 17 rijen) genomen en daar een prachtige printplaat van gemaakt. De bovenkant heeft een witte zeefdruk en dezelfde markeringen die je kent, om het overzetten van componenten te vergemakkelijken. De onderkant heeft een padontwerp met vier gaten dat overeenkomt met een klassiek breadboard , met vier voedingslijnen aan de zijkanten en geen masker, zodat je gemakkelijk sporen kunt snijden wanneer nodig.

We hebben boorgaten met een diameter van 1,2 mm gebruikt, zodat zelfs onderdelen met dikke aansluitingen passen. Alle gaten zijn door en door geplateerd voor extra stevigheid - deze zullen niet loslaten bij het opnieuw bewerken. De afwerking is verguld - je krijgt geen oxidatie zoals bij blank koper! Er zijn ook talloze montagegaten zodat je de printplaat aan je projectkast kunt bevestigen. Wordt geleverd met één printplaat en één header . Je moet wel wat licht solderen om de header aan de printplaat te bevestigen, maar dat is snel en eenvoudig te doen. Om hem aan te sluiten op een Pi heb je ook een 26-pins GPIO-kabel nodig als je die nog niet hebt.
