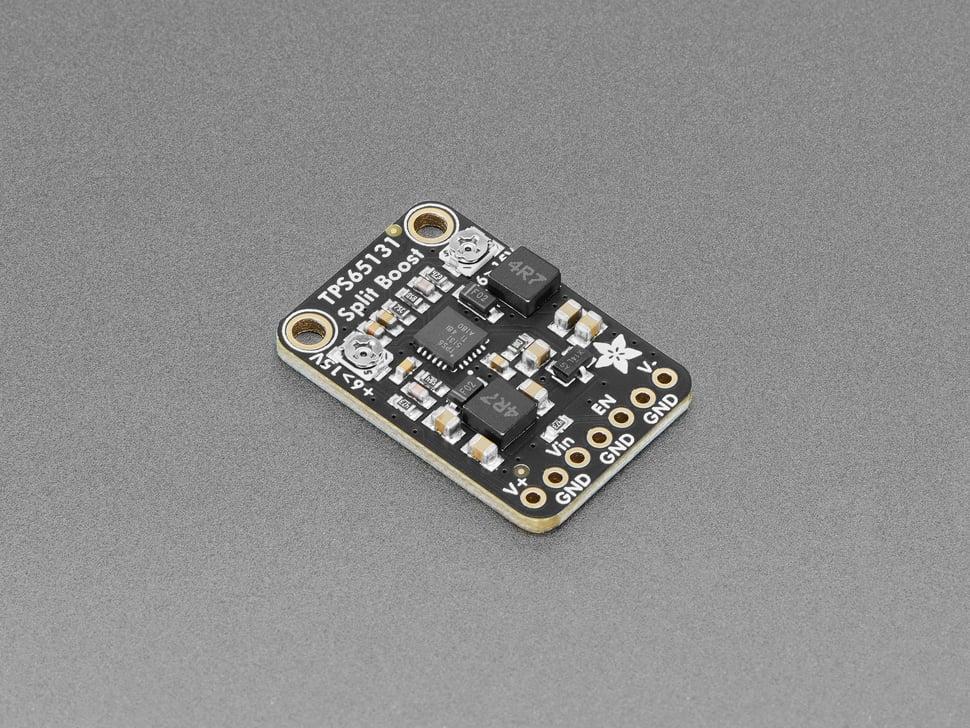

Adafruit TPS65131 Gesplitste Voedingsboostconverter

Heb je die lastige split-rail spanningen nodig voor je vintage elektronica? De Adafruit TPS65131 Split Rail Boost Converter genereert zowel positieve als negatieve spanningsrails vanuit een enkele 3-5V input, wat het ideaal maakt voor het vervangen van transformator-gebaseerde voedingen of toepassingen die een negatieve bias vereisen.

Het compacte ontwerp bevat verstelbare uitgangspotmeters, waarmee je de spanning kunt aanpassen van ongeveer +6 tot +15VDC en -6 tot -15VDC. Super geschikt voor audio- of retroprojecten, dit apparaat kan gemakkelijk op batterij of USB draaien.

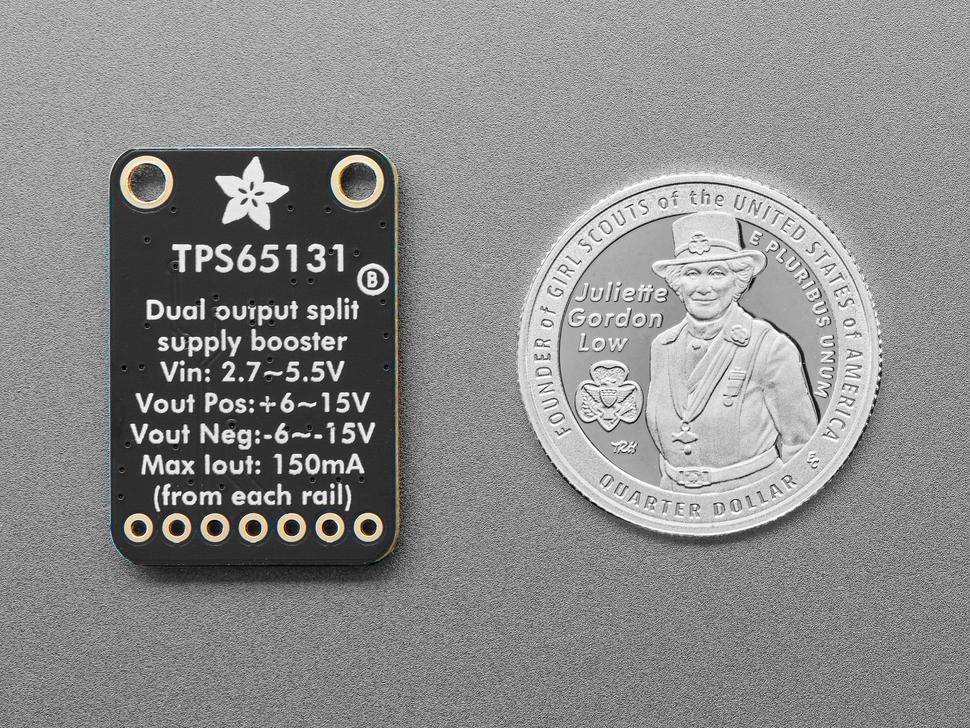

De functies omvatten het gelijktijdig genereren van positieve en negatieve voltages, een invoerspanningsbereik van 3 tot 5,5V, en een uitgangsstroom van 150mA per rail met een +12/-12V output bij een 4,5V input. Niet aanbevolen voor motoren, maar het is geweldig voor het bevoorraden of van stroom voorzien van analoge/digitale elektronica.

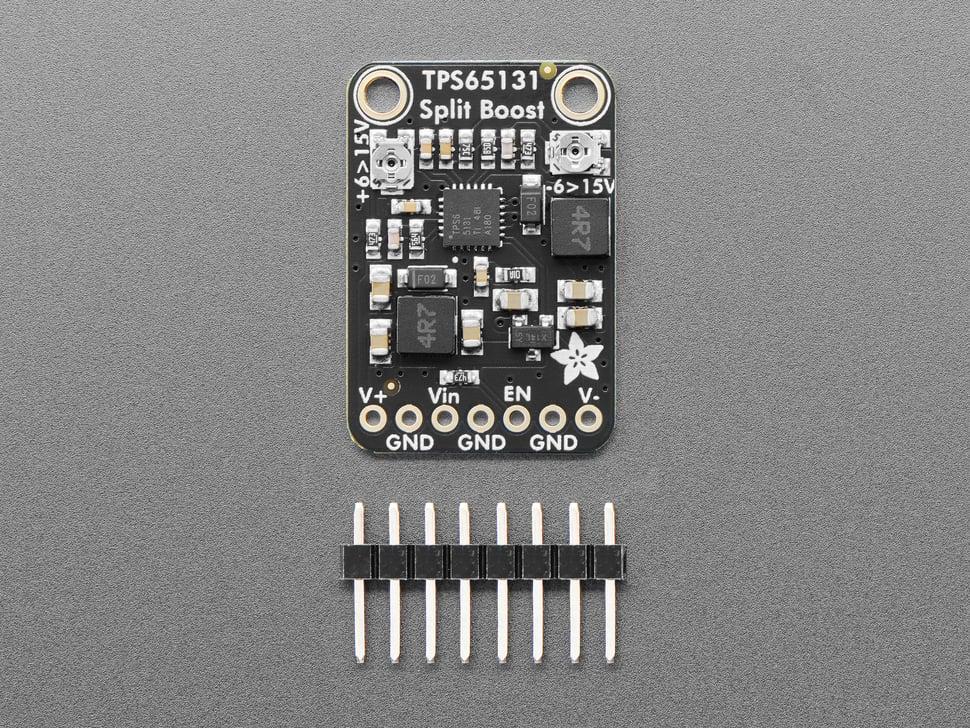

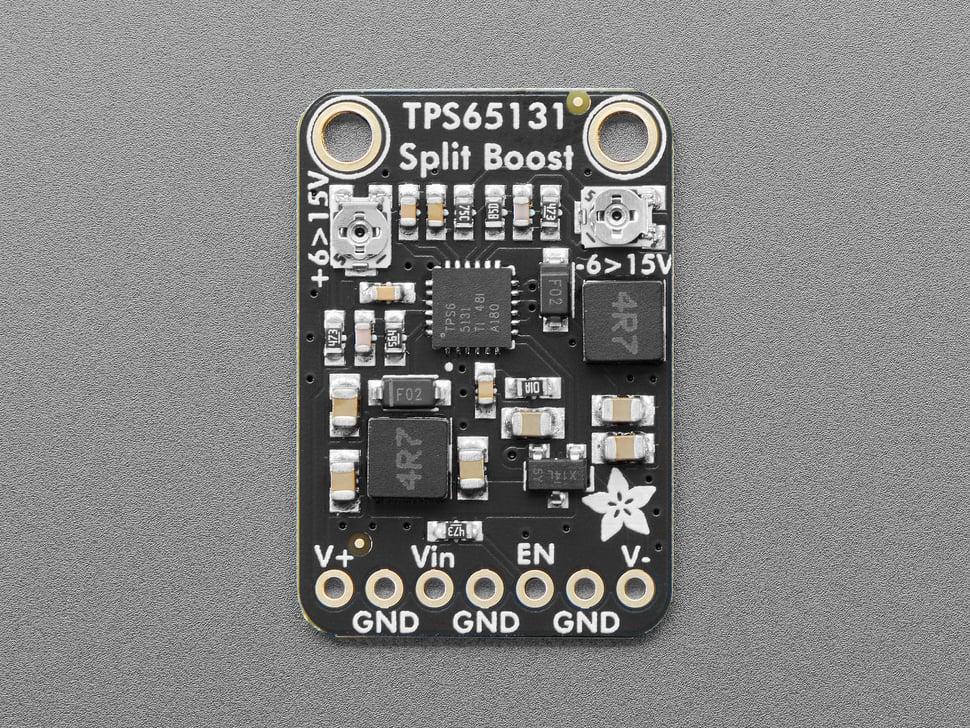

Het ontwerp is breadboard-vriendelijk met montagegaten en twee afstelpotmeters. Oorspronkelijk bedoeld voor een Apple ][ diskdrive -12V bias spanning, ondersteunt het ook synthesizers, modulaire systemen, TTL-logica, op-amps en andere toepassingen die ongebruikelijke spanningen vereisen. Pas de uitgangen aan om aan specifieke eisen te voldoen, zoals +6V en -12V of +12V en -8V.
