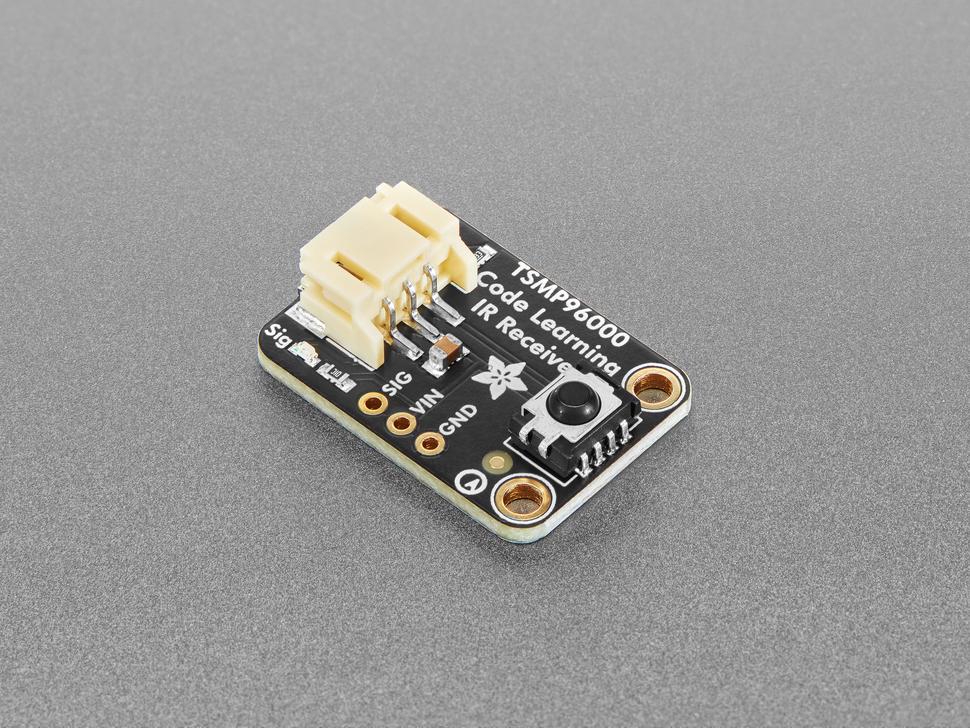

Adafruit TSMP96000 "Code Learning" Infrarood IR Receiver Breakout

Voor het lezen van klassieke 38KHz infraroodsignalen van een afstandsbediening is er een STEMMA IR-ontvanger beschikbaar. Als de taak het lezen van infraroodsignalen van afstandsbedieningen met verschillende draaggolfsignalen omvat, vooral wanneer de frequenties onbekend zijn, is de Adafruit TSMP96000 "Code Learning" Infrared IR Receiver Breakout geweldig. Deze kan IR-signalen detecteren van 20 tot 60KHz en streamt het draaggolfsignaal voor een diepgaande analyse.

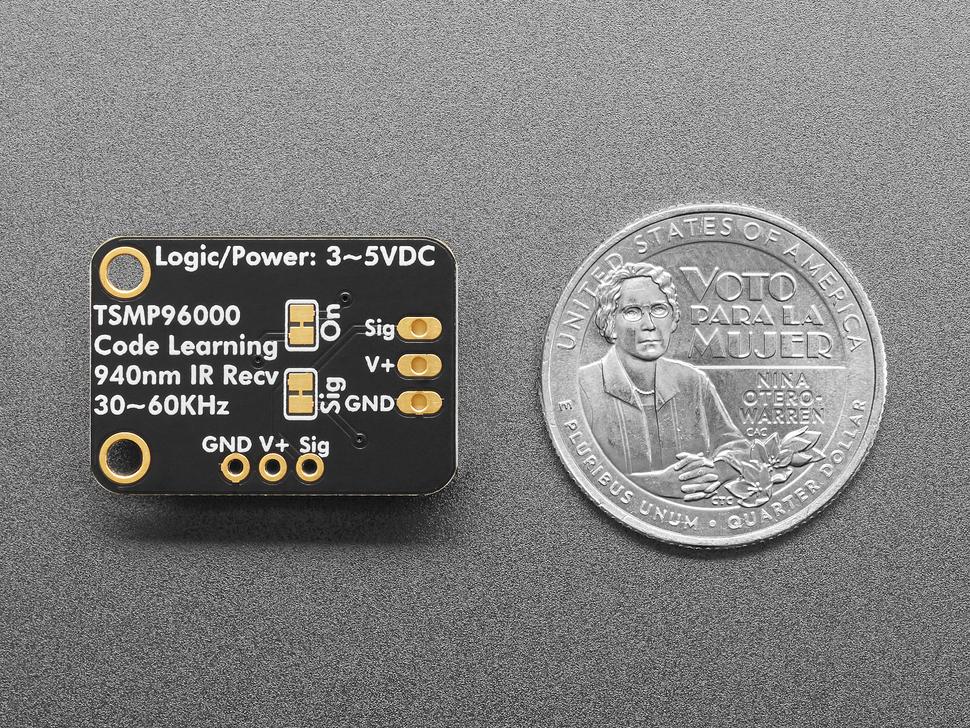

In leersituaties voor programmeren kun je je apparaat makkelijk zo instellen dat het met elke IR-afstandsbediening werkt. Om het te gebruiken, verbind je V+ en de ground met een stroombron van 3~5VDC, richt je een IR-afstandsbediening van 20~60KHz op de sensoren en druk je op de knoppen. Het gemoduleerde IR-signaal, samen met de draaggolf, gaat via de Signaal-pin naar een microcontroller voor decodering.

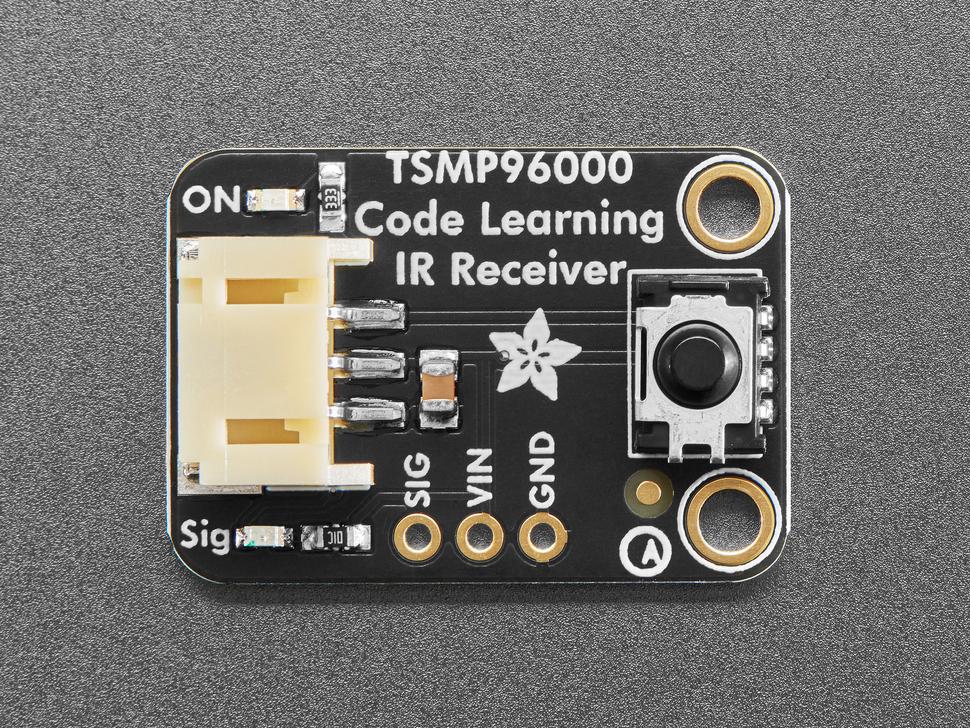

Gebruiksvriendelijke functies zijn onder andere een groene 'power good' LED en een rode 'signaal' LED die knippert tijdens het lezen van IR-signalen. Ideaal voor geavanceerde IR-afstandsbediening, de niet-gedemoduleerde output vereist specifieke code voor 'code leren'. Het wordt geleverd met montagegaten en een kabel, wat het eenvoudiger maakt om het aan een behuizing of apparaat te bevestigen.

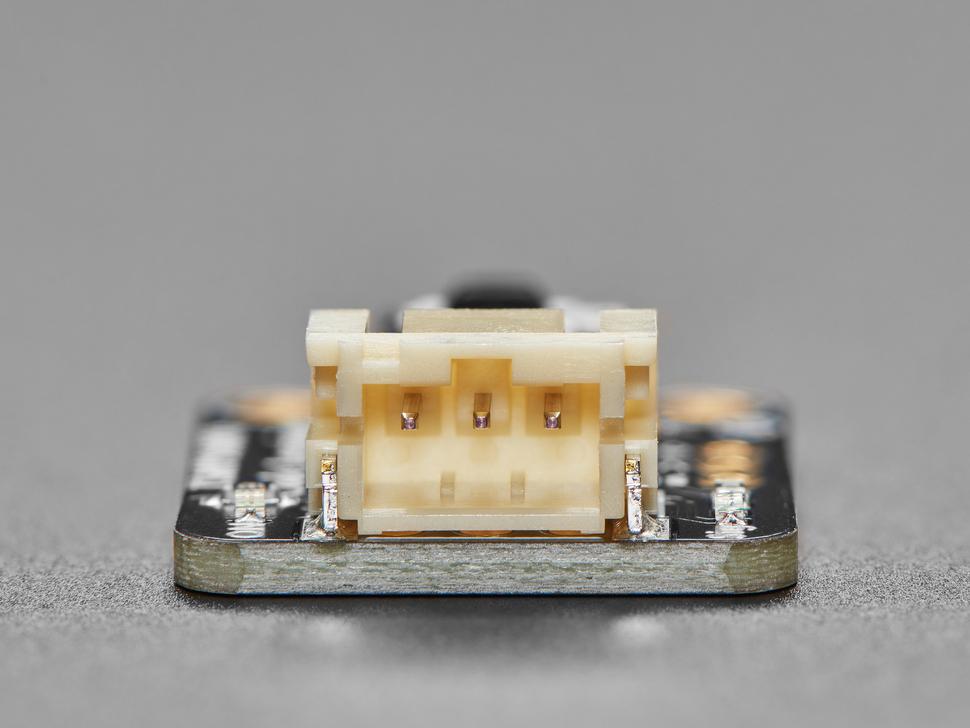

De connectiviteit is moeiteloos met een 2mm pitch STEMMA JST PH-kabel die je kunt aansluiten met headers of krokodillenbekklemmen, waardoor soldeerloos bedraden mogelijk is. Elke STEMMA-board is al voorgemonteerd en getest, maar er wordt geen kabel meegeleverd. Voor de liefhebbers die liever solderen, is er een header met een afstand van 0,1" beschikbaar voor het verbinden van stroom, grond en signaal.
