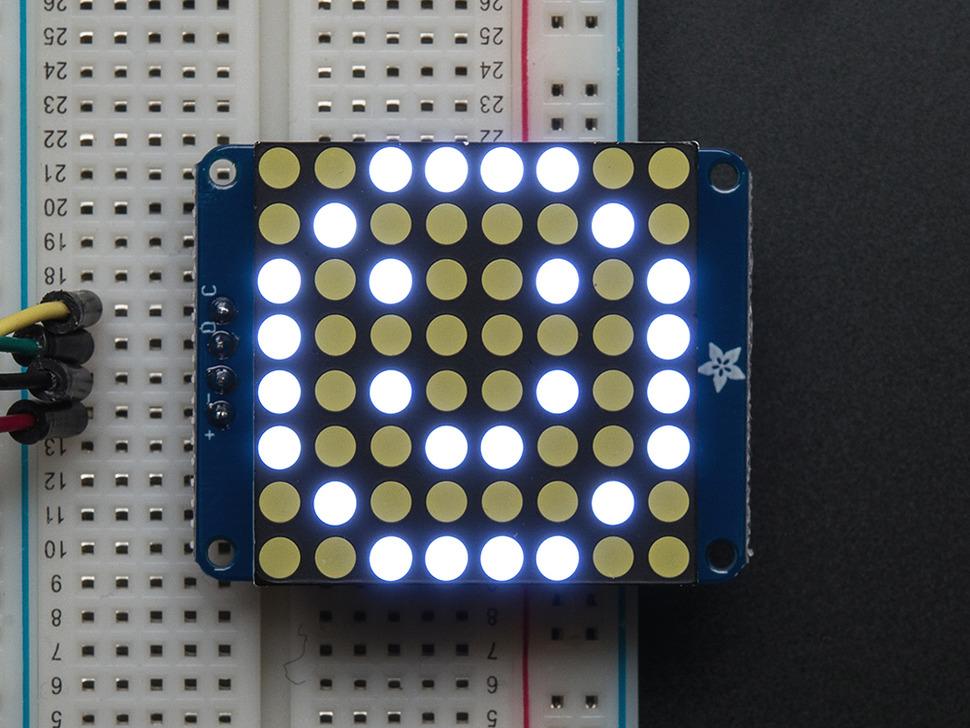

Adafruit Kleine 1,2" 8x8 ultra heldere witte LED-matrix + rugzak

Wat is beter dan één enkele LED? Heel veel LED's! Een leuke manier om een klein display te maken is met een 8x8 matrix of een 4-cijferig 7-segment display . Matrices zoals deze zijn 'gemultiplext' - dus om 64 LED's aan te sturen heb je 16 pinnen nodig. Dat zijn veel pinnen, en er zijn driver zoals de MAX7219 die een matrix voor je kunnen aansturen, maar er is veel bedrading nodig en ze nemen enorm veel ruimte in beslag.

Bij Adafruit voelen we met je mee! Zou het niet geweldig zijn als je een matrix kon aansturen zonder al die bedrading? Daar komen deze mooie LED-matrixrugzakken goed van pas. We hebben ze in drie varianten: een mini 0,7" 8x8, een kleine 1,2" 8x8 en een 4-cijferige 0,56" 7-segment. Ze werken perfect met de matrices die we in de Adafruit -winkel hebben en maken het toevoegen van een helder display kinderspel.

De matrices maken gebruik van een driver die al het zware werk voor je doet: ze hebben een ingebouwde klok, waardoor ze het display multiplexen. Ze gebruiken drivers met constante stroom voor ultraheldere, consistente kleuren (de bovenstaande afbeeldingen zijn gefotografeerd op de donkerste stand om overbelasting van onze camera te voorkomen!), dimmen display in stappen van 1/16, en dat alles via een eenvoudige I²C-interface.

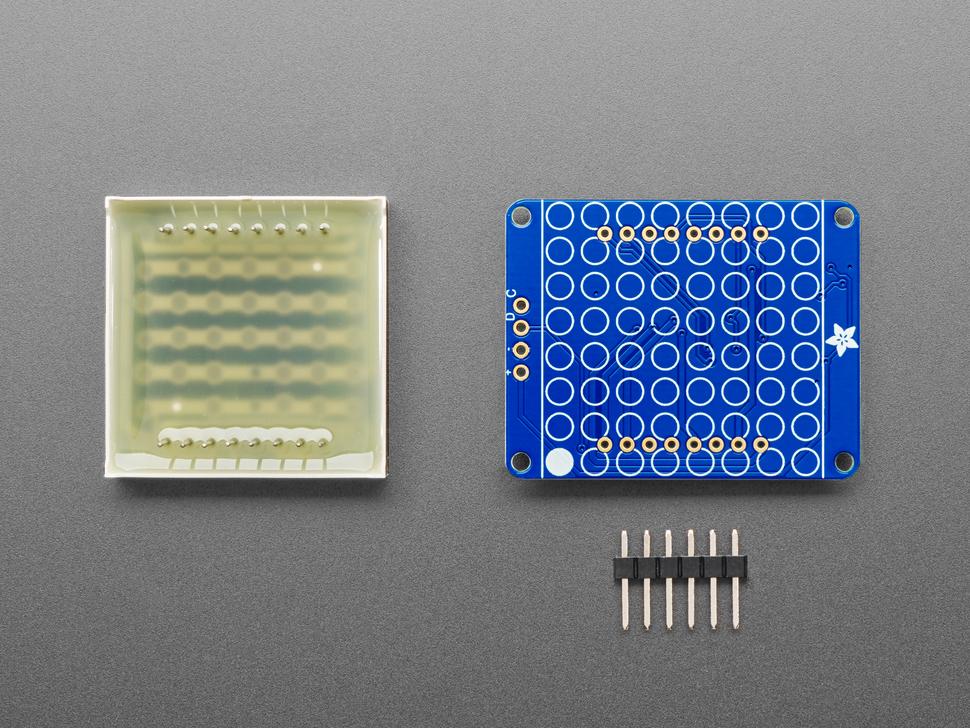

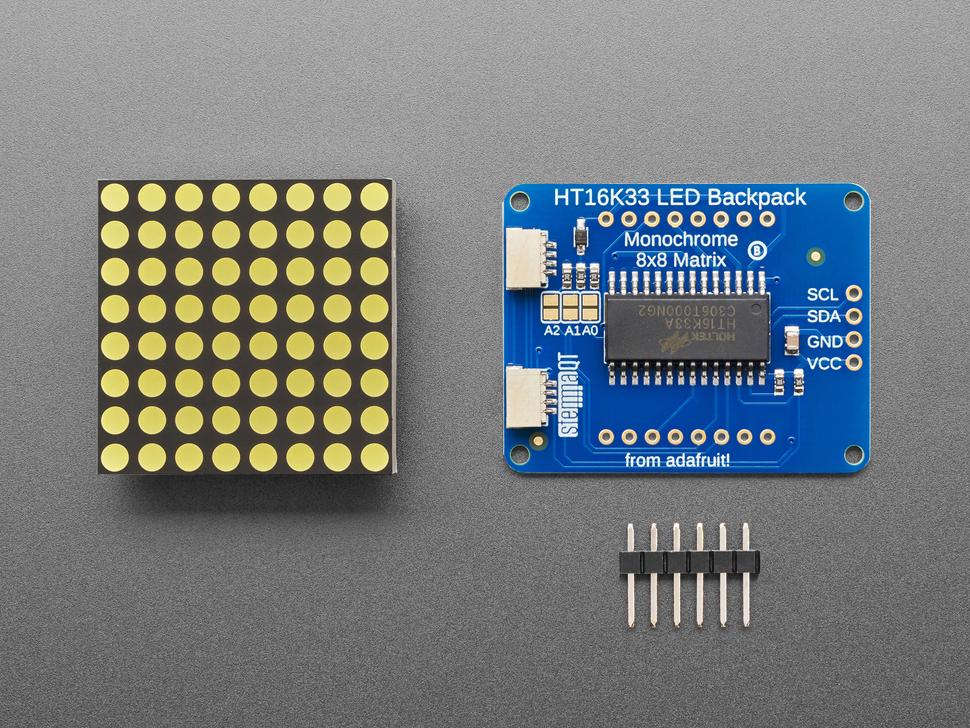

Deze 1,2" matrix-rugzakken worden geleverd met drie jumpers , zodat u maximaal acht 1,2" 8x8-connectoren (of een combinatie, zoals vier 1,2" 8x8-connectoren en vier 7-segmentsconnectoren, enz.) op één I2C-bus kunt aansluiten. De productset bevat: een volledig geteste en geassembleerde 1,2" LED-rugzak, een ultraheldere 1,2" 8x8 witte matrix en een 4-pins header .

Er is wat soldeerwerk nodig om de matrix aan de rugzak te bevestigen, maar het is heel eenvoudig te doen en kost slechts ongeveer 5 minuten. Natuurlijk hebben we, in de klassieke Adafruit -stijl, ook een gedetailleerde tutorial die je laat zien hoe je het display soldeert, aansluit en bedient. We hebben zelfs een handige library voor de rugzakken geschreven, zodat je binnen een half uur aan de slag kunt en afbeeldingen op de matrix of getallen op het 7-segment kunt weergeven.

Als u al een tijdje op zoek bent naar matrixdisplays, maar twijfelt vanwege de complexiteit, dan is dit de oplossing waar u naar op zoek bent!
