Adafruit FONA 808 Shield - Mini Cellular GSM + GPS voor Arduino

Cellulaire + GPS-tracking, alles in één, voor uw Arduino? Oh ja! Maak kennis met Adafruit FONA 808 GSM + GPS Shield, een alles-in-één mobiele telefoonmodule waarmee je locatietracking, spraak, tekst, sms en data aan je project kunt toevoegen, in Arduino-shield-formaat voor eenvoudig gebruik.

Als je een versie zonder gps wilt, bekijk dan hier het FONA 800 Shield.

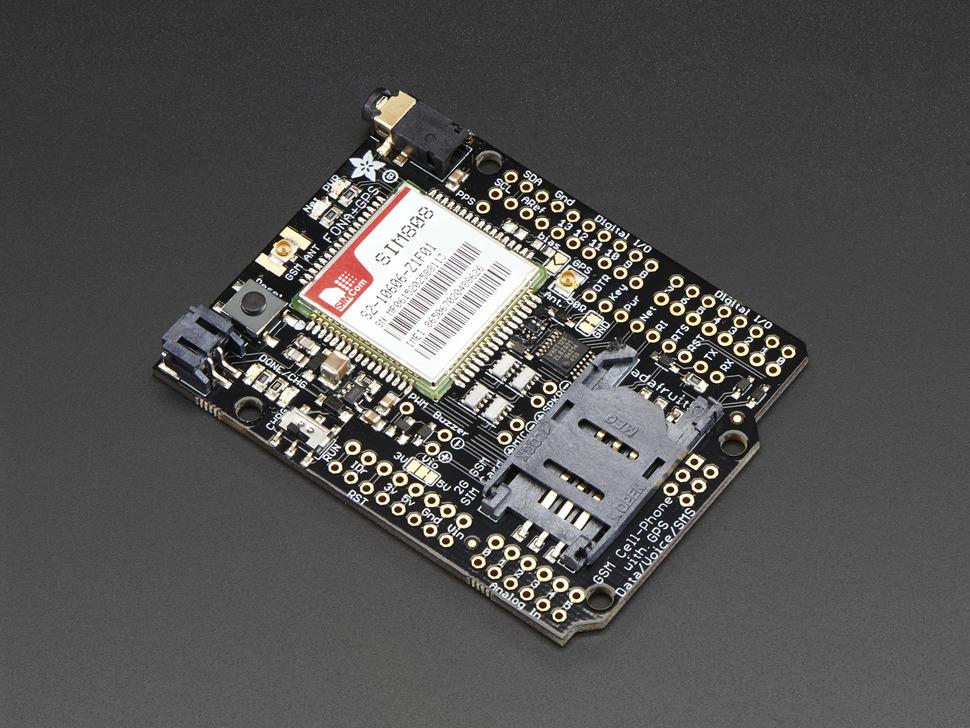

Dit shield past precies over je Arduino of compatibel. Het hart is een krachtige GSM-cellulaire module (we gebruiken de nieuwste SIM808) met geïntegreerde GPS. Deze module kan zo ongeveer alles doen

• Quad-band 850/900/1800/1900 MHz - maak verbinding met elk wereldwijd GSM-netwerk met elke 2G-simkaart (in de VS wordt T-Mobile aanbevolen)
• Volledig geïntegreerde GPS (MT3337-chipset met -165 dBm-volggevoeligheid) die kan worden bestuurd en opgevraagd via dezelfde seriële poort
• Voer en ontvang spraakoproepen met een headset of een externe 32Ω-luidspreker + electret-microfoon
• Verzend en ontvang sms-berichten
• GPRS-gegevens verzenden en ontvangen (TCP / IP, HTTP, enz.)
• PWM / zoemer vibrerende motorregeling
• AT-opdrachtinterface met "auto baud" -detectie

Hier zijn de GPS-specificaties:

• 22 tracking- / 66 acquisitiekanalen
• GPS L1 C / A-code
• Gevoeligheid
  Volgen: -165 dBm
  Koude start: -148 dBm
• Time-To-First-Fix
  Koude start: 32s (typ.)
  Hot starts: 1s (typ.)
  Warme starts: 5s (typ.)
• Nauwkeurigheid: circa 2,5 meter

Klinkt heerlijk, toch? Daarom hebben we deze fijne module op een shield geplateerd met alle extra's die je nodig hebt om je volgende project te laten schitteren

• Ingebouwde LiPoly-batterijoplaadcircuits, zodat u uw project onderweg kunt meenemen. Gebruik een willekeurige 500mAh + LiPoly- of LiIon-batterij en laad deze indien nodig op via de Arduino. Twee LED's laten u weten wanneer het opladen en klaar is. U kunt dan de schakelaar omdraaien en de batterij gebruiken om uw circuit te laten werken!
• Standaard 4-polige TRRS-hoofdtelefoonaansluiting. Gebruik een 'Android'- of' iPhone'-compatibele headset met microfoon
• Breakouts voor externe 32Ω-luidspreker en electret-microfoon als u geen hoofdtelefoon wilt gebruiken
• Niveauverschuivingscircuits om het Arduino-veilig te maken
• Trillingsmotor (zoemer) driver zodat u geruisloze meldingen kunt krijgen
• uFL-aansluiting voor externe passieve GPS & externe GSM-antenne
• Indicator-LED's voor stroom- en netwerkconnectiviteit
• Elke standaard 2G-simkaart schuift in een veilige connector

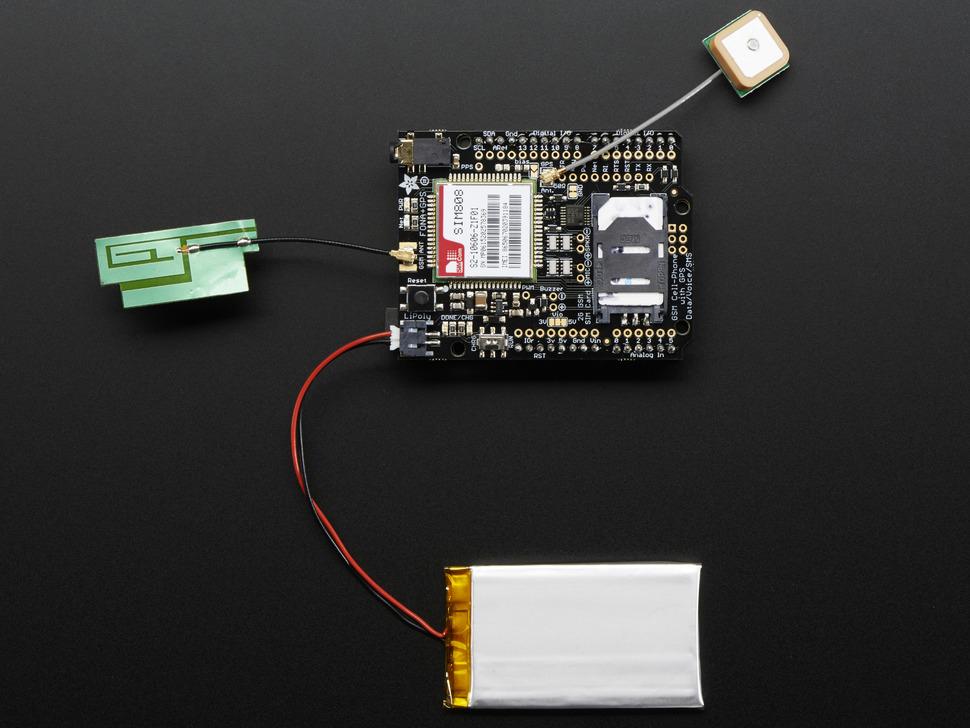

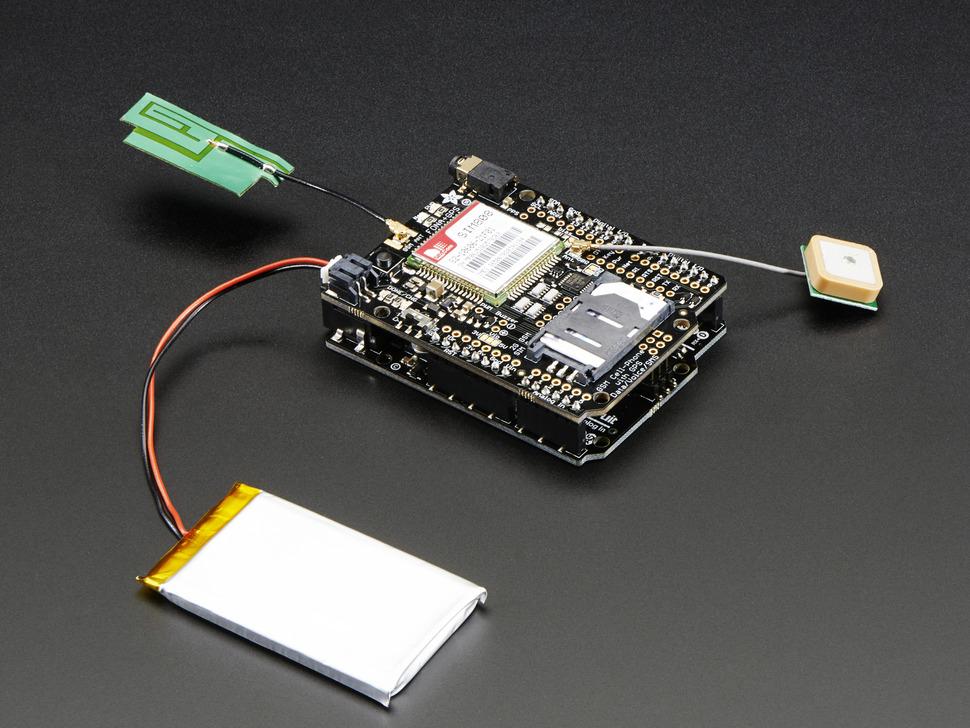

Op zichzelf kan dit shield niets doen. Het vereist een microcontroller zoals een Arduino om hem aan te sturen! Je hebt ook een aantal benodigde accessoires nodig om FONA te laten werken. Deze zijn niet inbegrepen!

• Simkaart​Een 2G Mini-simkaart is vereist om alles op het mobiele netwerk te doen. US AT&T verkoopt niet langer 2G-simkaarten en zal hun 2G-netwerk afsluiten, dus voor Amerikaanse klanten raden we elke T-Mobile of wederverkoper (TING, SIMPLE mobiel, enz.) Aan die het T-Mobile-netwerk gebruikt.
• Lipoly-batterij - 500 mAh of groter! Deze 500 mAh-batterij, of deze 1200 mAh, zal prima werken.
• Externe GSM-antenne - Deze slanke uFL-antenne werkt geweldig!
• Externe passieve GPS-antenne - Deze passieve antenne van 15 mm werkt geweldig!

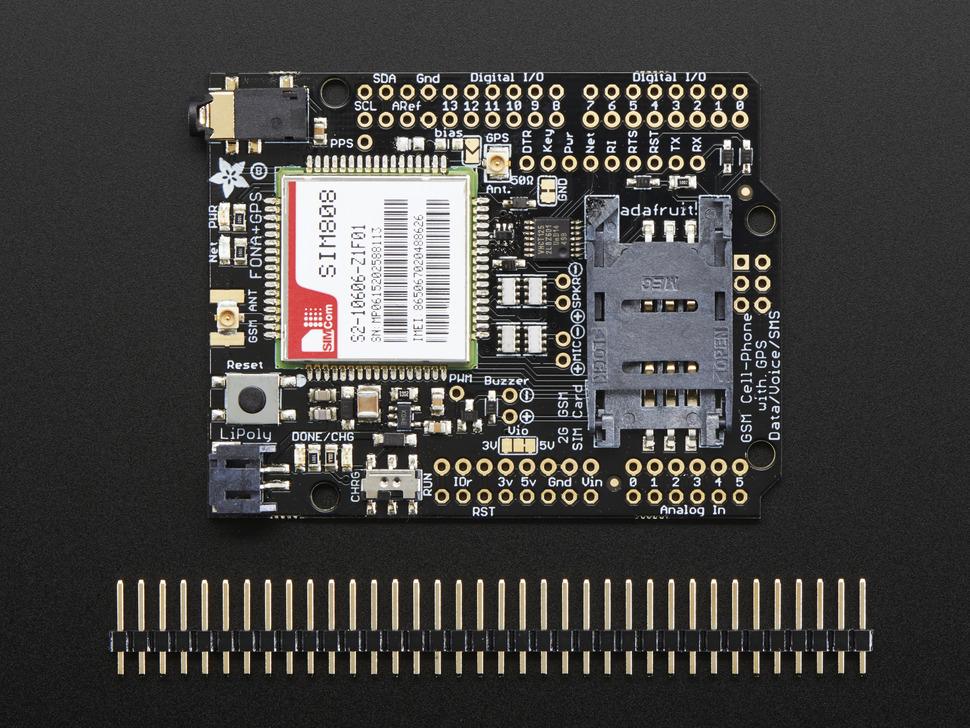

Elke bestelling wordt geleverd met een getest en gemonteerd FONA-shield en een 0,1 "male header. Vereiste Arduino, simkaart, batterij, antenne en andere accessoires zijn niet inbegrepen! Er is wat licht solderen nodig om de headers op het shield te plaatsen. Je kan ook stavkable headers gebruiken als je er een shield op wilt stapelen.

Er zijn ook enkele aanbevolen accessoires. Ze zijn niet vereist, maar de kans is groot dat je ze wilt hebben!

• TRRS 4-polige headset - Elke 'iPhone' of 'Android' compatibel (maar niet origineel iPhone) zou moeten werken. We hebben ongeveer 10 verschillende geprobeerd, en eigenlijk zijn de duurdere exemplaren comfortabeler en luider, maar onze officiële iPhone-headsetmicrofoon werkte niet.
• Externe microfoon en luidspreker - Als je rechtstreeks met je FONA wilt praten, zullen een electret-microfoon en een mini-luidspreker van 8 ohm het prima doen.
• Trilmotor - de FONA kan deze direct aandrijven, soldeer er gewoon een mini vibrerende motorschijf in!

Bekijk onze geweldige tutorial voor code, bedradingsschema's, schema's, datasheets en meer!
