Adafruit Pro- trinket - 3V 12MHz

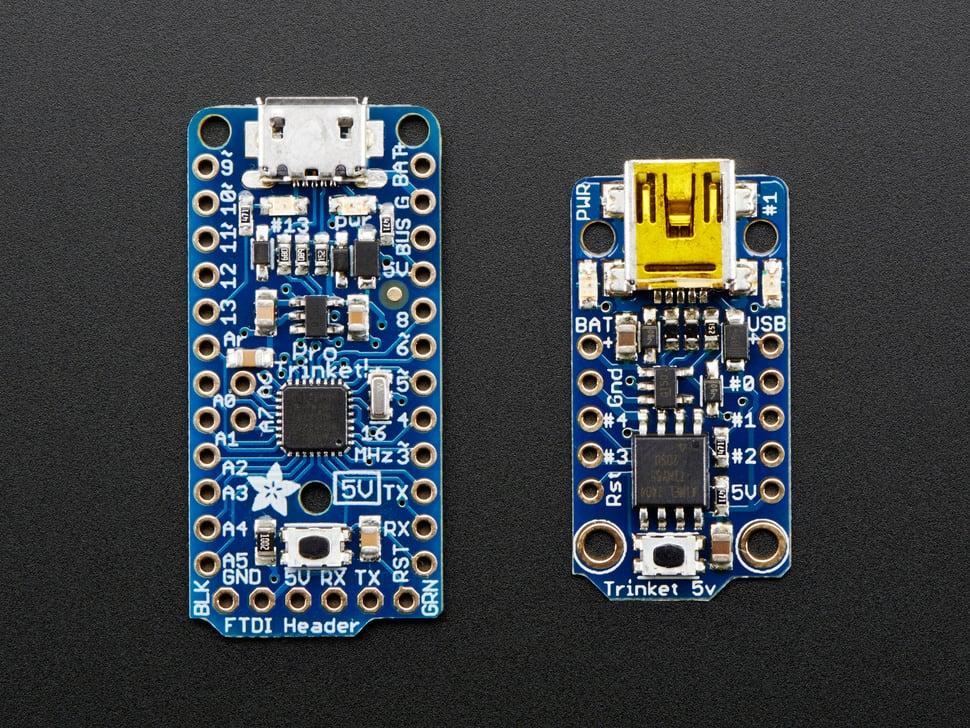

trinket heeft een grote zus in de stad - de Pro trinket 3V! Pro trinket combineert alles wat je leuk vindt aan trinket met de vertrouwdheid van de Arduino-kernchip, de ATmega328. Het is als een Arduino Pro Mini met meer pinnen en USB erin.
trinket is nu een jaar oud, en hoewel het geweldig was om talloze kleine projecten te zien, heb je soms gewoon meer pinnen, meer FLASH en meer RAM nodig. Daarom hebben we Pro trinket ontworpen, met 18 GPIO, 2 extra analoge inputs , 28K flash en 2K RAM.
Net als de trinket heeft het ingebouwde USB-bootloading-ondersteuning - we hebben deze keer gekozen voor een MicroUSB-aansluiting. We hebben ook Optiboot-ondersteuning toegevoegd, zodat je je Pro- trinket kunt programmeren via USB of met een FTDI-kabel, net als de Pro Mini en vrienden.

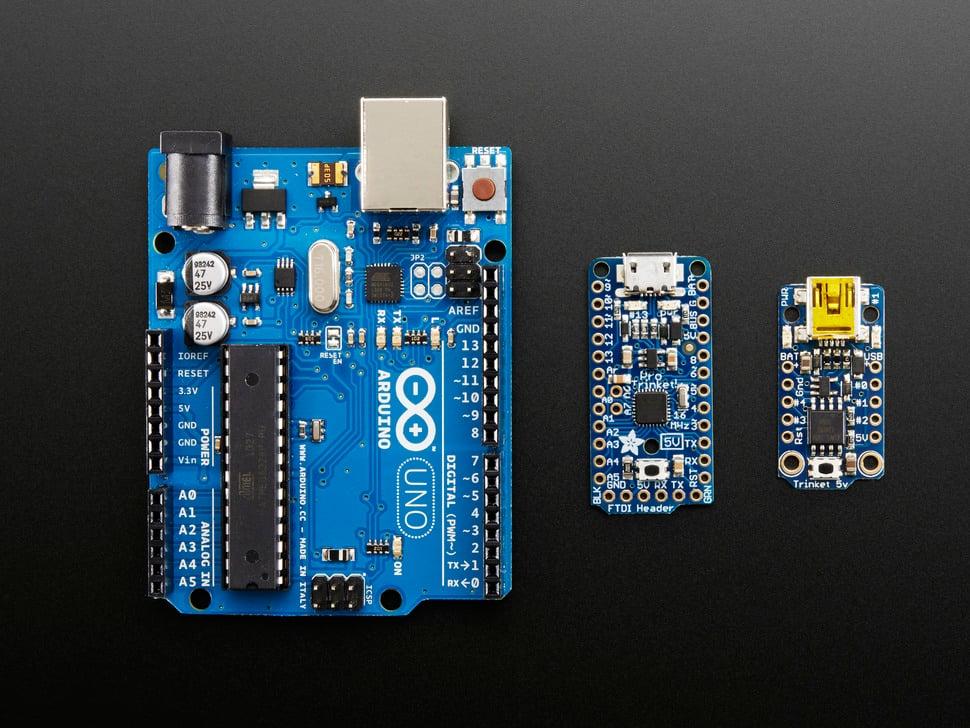

De Pro trinket -PCB measures slechts 1,5 "x 0,7" x 0,2 "(zonder headers ) maar heeft dezelfde mogelijkheden als een Arduino UNO. Dus het is geweldig als je eenmaal een prototype op een officiële Arduino UNO hebt voltooid en het project wilt maken kleiner.
De Pro trinket 3V maakt gebruik van de Atmega328P-chip, dezelfde kernchip in de Arduino UNO/Duemilanove/Mini/etc. Het gebruikt echter 3V-logica en 12MHz-klok , wat betekent dat het goed is als u een opstelling met een lager vermogen en een lager voltage wilt. Pro trinket is programmeerbaar met behulp van de Arduino IDE zoals je die al hebt ingesteld, en 95% van de Arduino-projecten werkt direct!
Hier zijn enkele dingen waarmee u rekening moet houden bij het aanpassen van Arduino-schetsen:

• Pinnen #2 en #7 zijn niet beschikbaar (ze zijn exclusief voor USB)
• De Pro trinket 3V draait op 12MHz, dit heeft geen invloed op de meeste projecten. Alleen de meest timing-specifieke libraries kunnen worden beïnvloed, controleer de documentatie! De NeoPixel- library werkt prima op 12 MHz.
• De ingebouwde voeding is een 3,3V-regelaar en kan een output van 150mA leveren
• U kunt shields niet rechtstreeks in de Pro- trinket pluggen

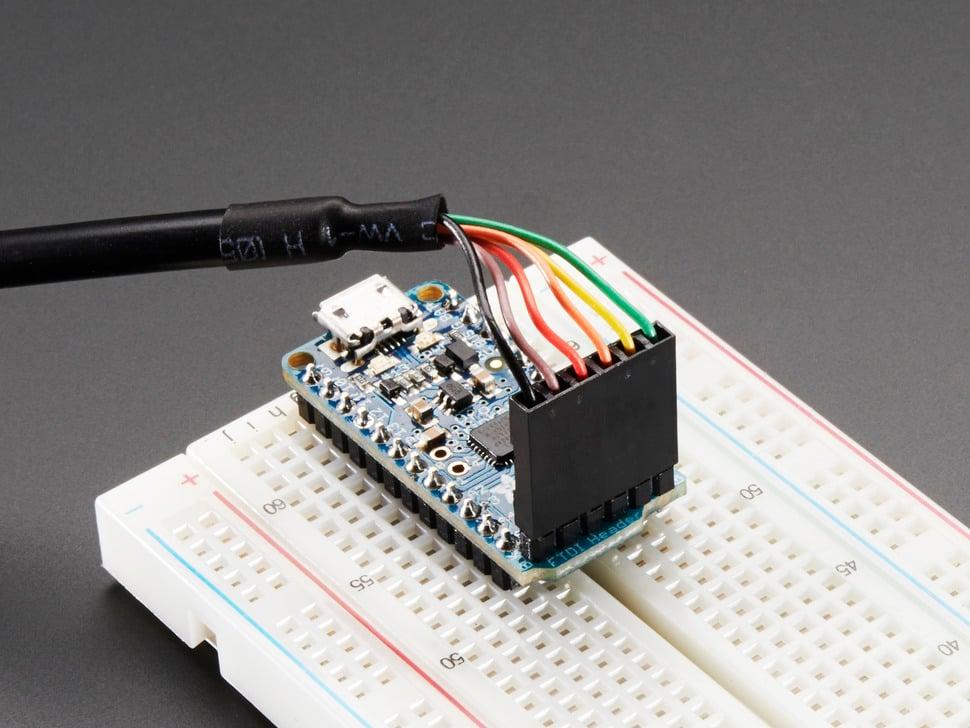

• Er is geen serieel-naar-USB-chip aan boord. Dit is om de Pro- trinket klein en goedkoop te houden, u kunt elke FTDI-kabel gebruiken om verbinding te maken met de FTDI-poort voor een seriële verbinding. De USB-verbinding is alleen voor het uploaden van nieuwe code.
• De bootloader op de Pro trinket gebruikt 4KB FLASH, dus de maximale schetsgrootte is 28.672 bytes. De bootloader heeft geen invloed op het RAM-gebruik.

Hier enkele handige specificaties:

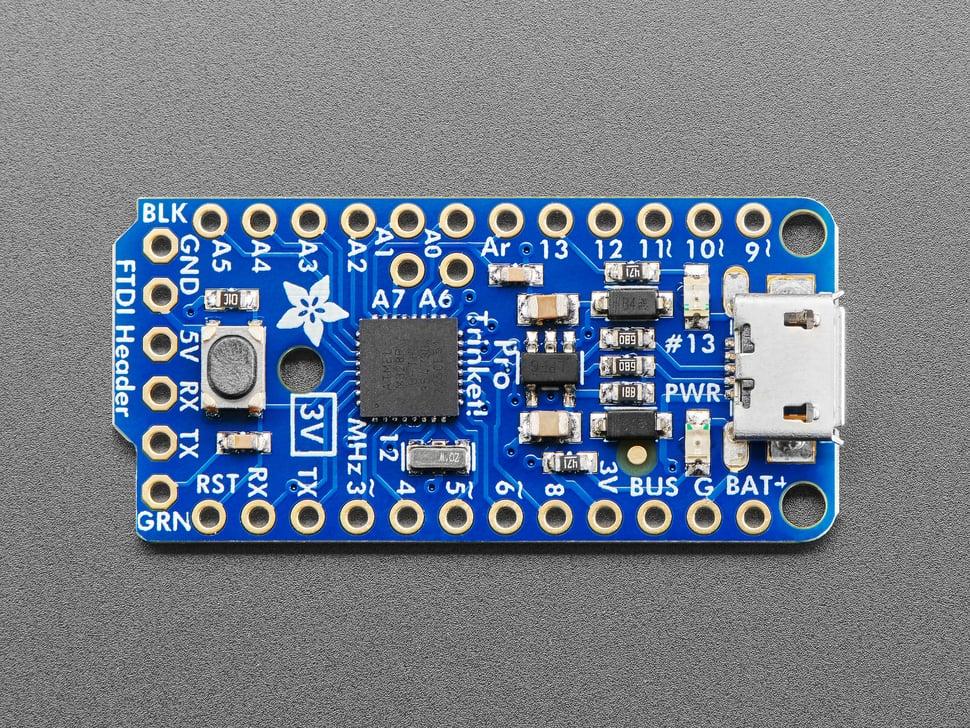

• ATmega328P ingebouwde chip in QFN-pakket met 3,3 V logica
• 12MHz kloksnelheid, 28K FLASH beschikbaar
• USB-bootloader met een mooie LED-indicator ziet eruit als een USBtinyISP, dus je kunt hem programmeren met AVRdude en/of de Arduino IDE (met een paar eenvoudige configuratiewijzigingen).
• Heeft ook headers voor een FTDI-poort voor herprogrammering
• Micro-USB-aansluiting voor voeding en/of USB-uploaden, je kunt hem in een doos stoppen of opplakken en elke USB-kabel gebruiken voor wanneer je wilt herprogrammeren.
• board 3,3V-voedingsregelaar met 150mA output en ultralage uitval. Tot 16V ingang, bescherming tegen omgekeerde polariteit, thermische en stroombegrenzingsbeveiliging.
• Voeding via USB of externe output (zoals een batterij) - hij schakelt automatisch over
• On- board groene power LED en rode pin #13 LED
• Reset-knop voor het openen van de bootloader of het herstarten van het programma.
• Werkt met 99% van bestaande Arduino-schetsen (alles dat niet meer dan 28K gebruikt en geen pinnen #2 en #7 vereist)
• Bevestigingsgaten! Ja!

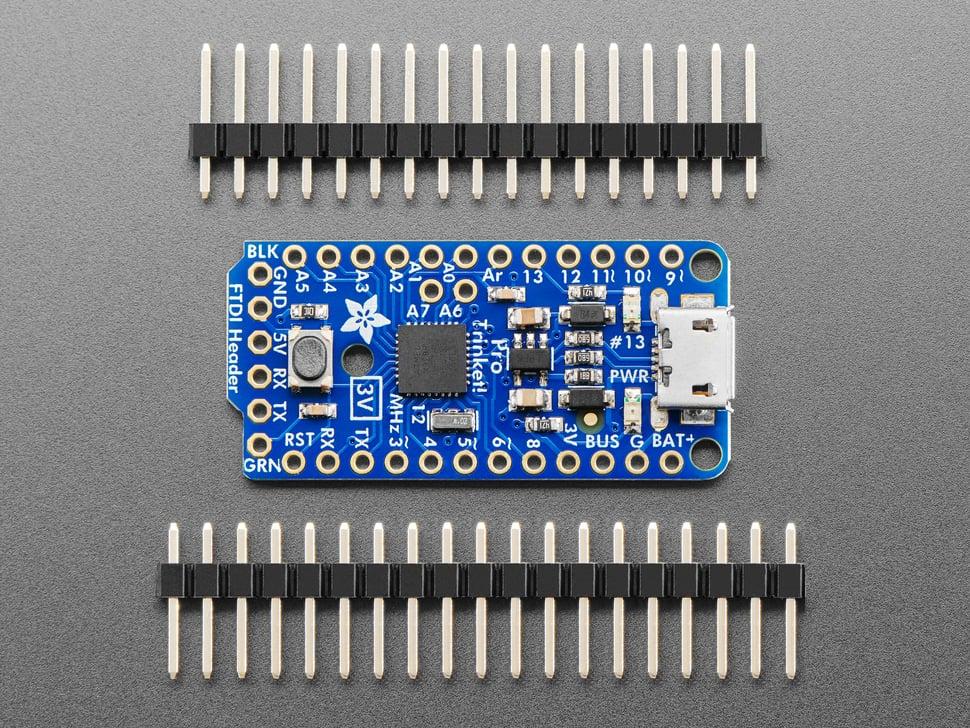

Zodra de headers zijn geïnstalleerd, kunnen ze in 0,6 "brede sockets worden geplaatst

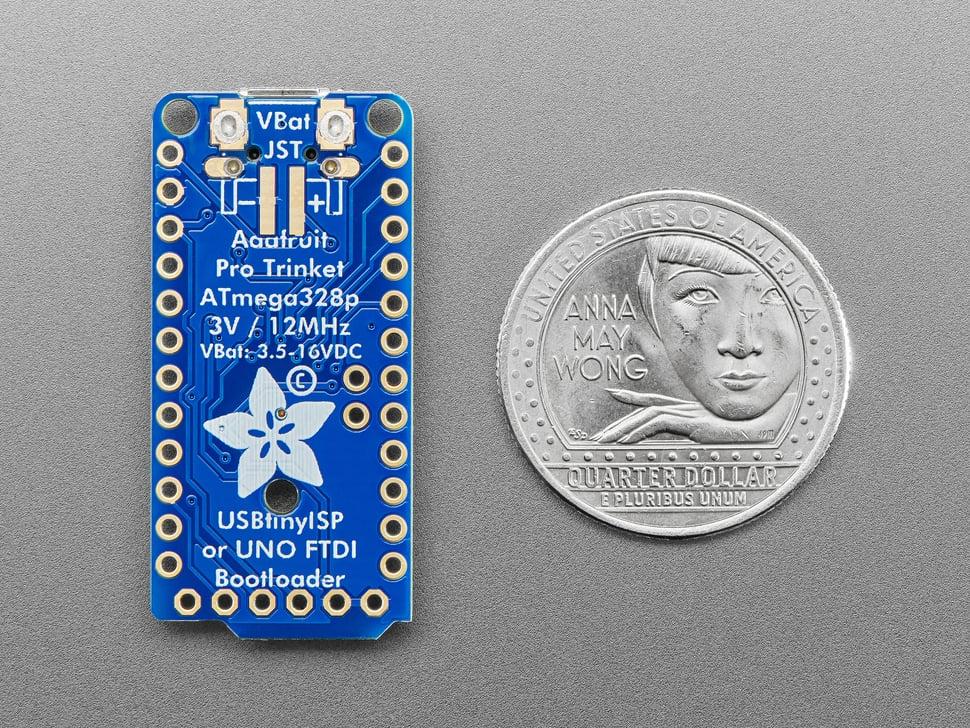

Dimensies:

• 38 mm x 18 mm x 2 mm / 1,5 "x 0,7" x 0,08 "

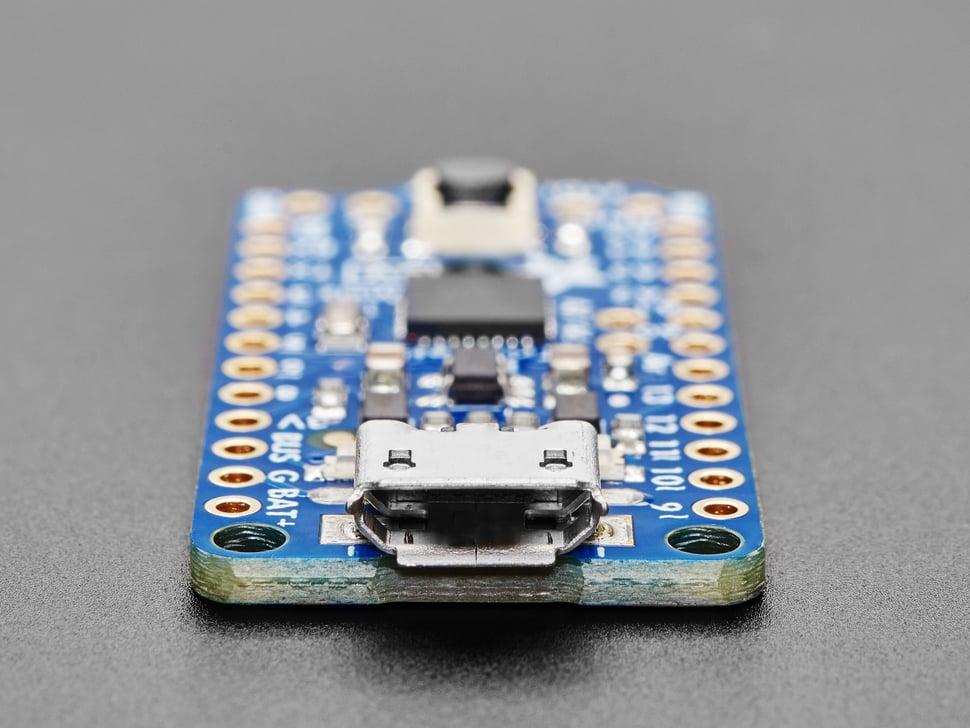

• Hoogte met MicroUSB: 4 mm / 0,16"
• Gewicht: 2,6 g
