RGB LCD- shield met character display - Slechts 2 pinnen gebruikt!

Artikelnr. ADA714 Merk Adafruit Model 714 Share Schrijf een review
RGB LCD- shield met character display - Slechts 2 pinnen gebruikt!



Beschrijving

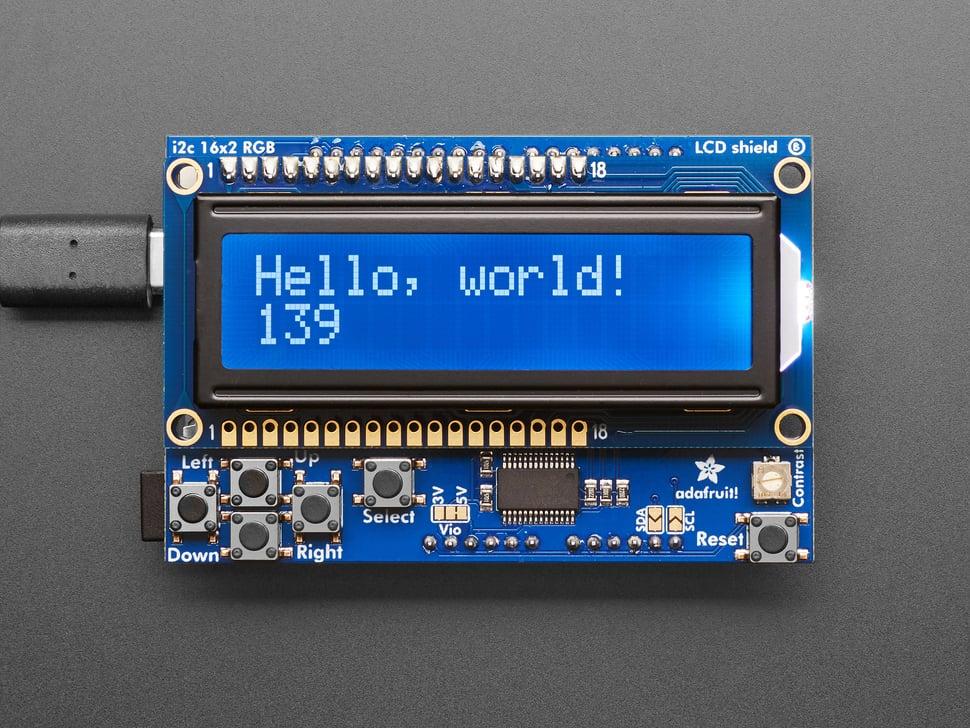

Dit nieuwe Adafruit- shield maakt het gemakkelijk om een 16x2 Character LCD te gebruiken. We houden echt van de RGB-lcd's die we in de winkel hebben, zowel de RGB-negatieve als de RGB-positieve. Helaas hebben deze LCD's nogal wat digitale pinnen nodig, 6 om het LCD-scherm te bedienen en dan nog eens 3 om de RGB-achtergrondverlichting te regelen voor een totaal van 9 pinnen. Dat is de helft van de pinnen die beschikbaar zijn op een klassieke Arduino!

Met dit in gedachten wilden we het voor mensen gemakkelijker maken om deze LCD-schermen in hun projecten te integreren, dus hebben we een shield bedacht waarmee je controle kunt uitoefenen een 16x2 Character LCD, tot 3 backlight-pinnen EN 5 toetsenbord-pinnen met alleen de twee I2C-pinnen op de Arduino! Het beste is dat je die twee pinnen ook niet echt kwijtraakt, omdat je op i2c gebaseerde sensoren, RTC's, enz. Kunt plakken en ze de I2C-bus kunt laten delen. Dit is een supergemakkelijke manier om een display toe te voegen zonder al het gedoe met kabels.

Dit shield is perfect voor wanneer u een stand-alone project wilt bouwen met een eigen gebruikersinterface. De 4 richtingsknoppen plus selectieknop maken basisbediening mogelijk zonder een omvangrijke computer aan te hoeven sluiten.

Het shield is ontworpen voor 'klassieke' Arduino's zoals de Uno, Duemilanove, Diecimilla, enz. Het gebruikt de I2C-pinnen op Analog 4 en Analog 5. Het werkt ook perfect met Arduino Mega R3's die de extra SDA/SCL I2C-pinnen hebben broken out . Eerdere Mega's hebben de I2C-pinnen op een andere locatie en vereisen dat je twee draden van de I2C-pinnen op het shield soldeert en deze aansluit op de verschillende I2C-locaties bij Digital 20 & 21. Dit shield past niet gemakkelijk bovenop een Arduino Ethernet vanwege de hoogte van de Ethernet-aansluiting. Je kunt een set stacking headers gebruiken om het shield meer 'lift' boven de jack te geven.

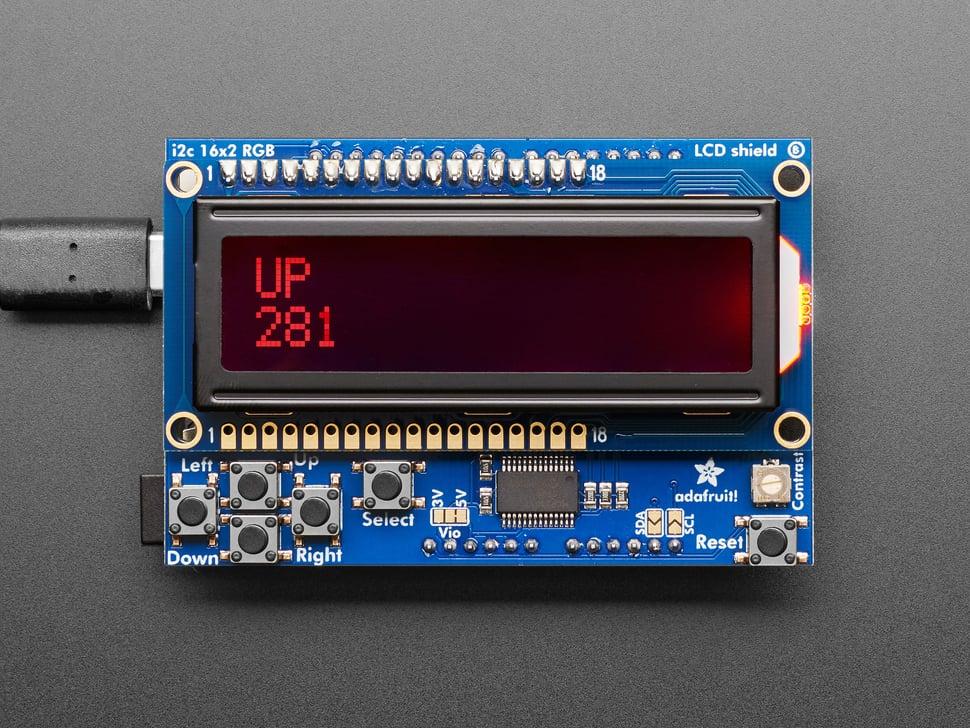

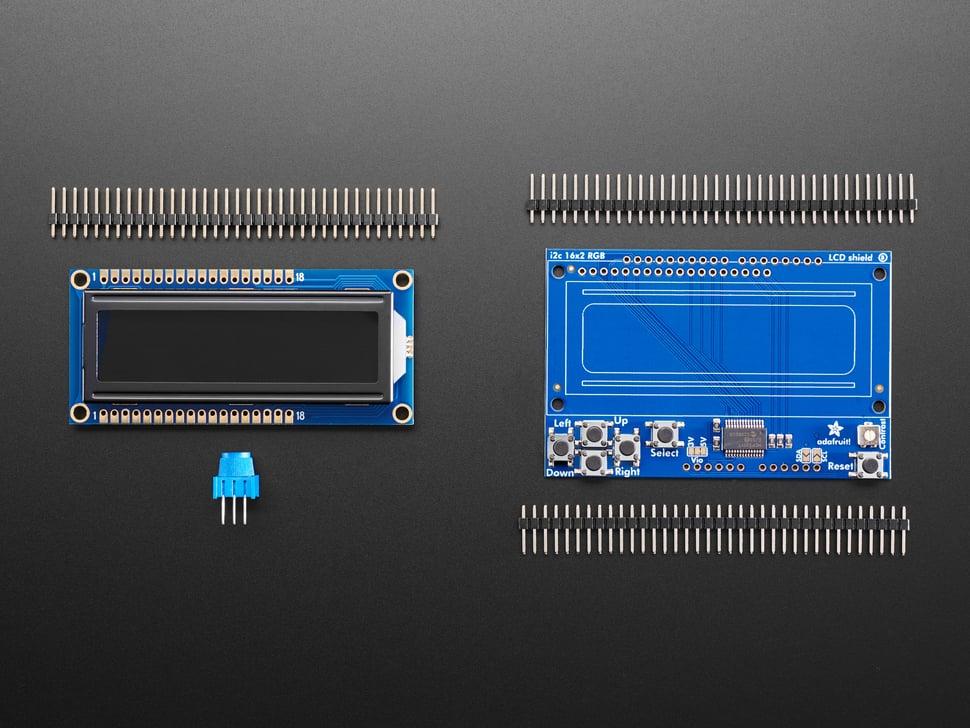

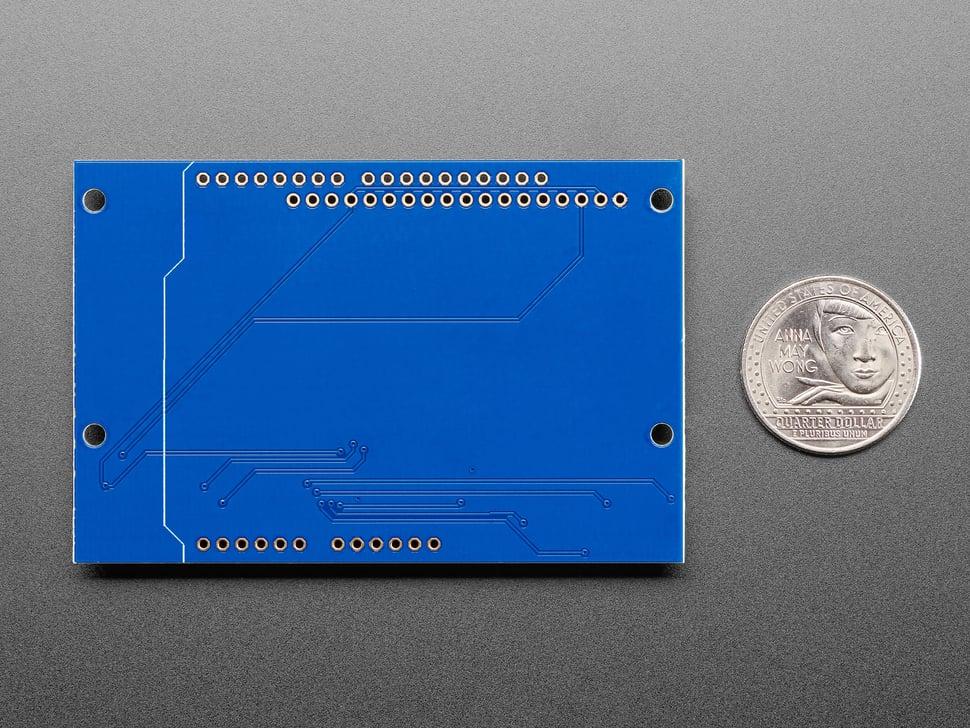

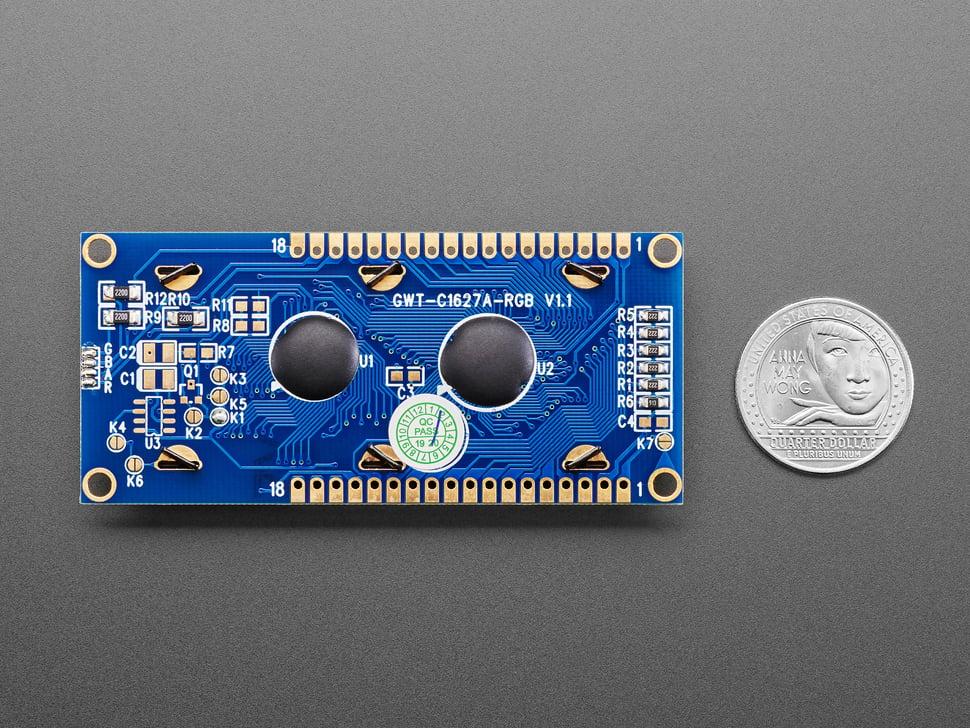

Dit product wordt geleverd als een kit! Inbegrepen is een hoogwaardige, in de VS gemaakte printplaat en alle componenten (knoppen, header , enz.). Dit product wordt geleverd met een 16x2 RGB negatief. De montage is eenvoudig, zelfs als u nog nooit eerder hebt gesoldeerd en de kit kan in 30 minuten worden voltooid. Bekijk de pagina met producthandleidingen voor montage-instructies voordat u tot aankoop overgaat

Natuurlijk hebben we zelfs een gebruiksvriendelijke Arduino- library geschreven die je eenvoudig aan je project kunt toevoegen. Het werkt net als de ingebouwde LiquidCrystal- library , maar gebruikt automatisch de shield . U kunt ook eenvoudig de 5 toetsenbordknoppen gebruiken om invoer via de library te krijgen, zodat u extra knoppen krijgt zonder meer pinnen te gebruiken. De knoppen worden automatisch verwijderd in de library .

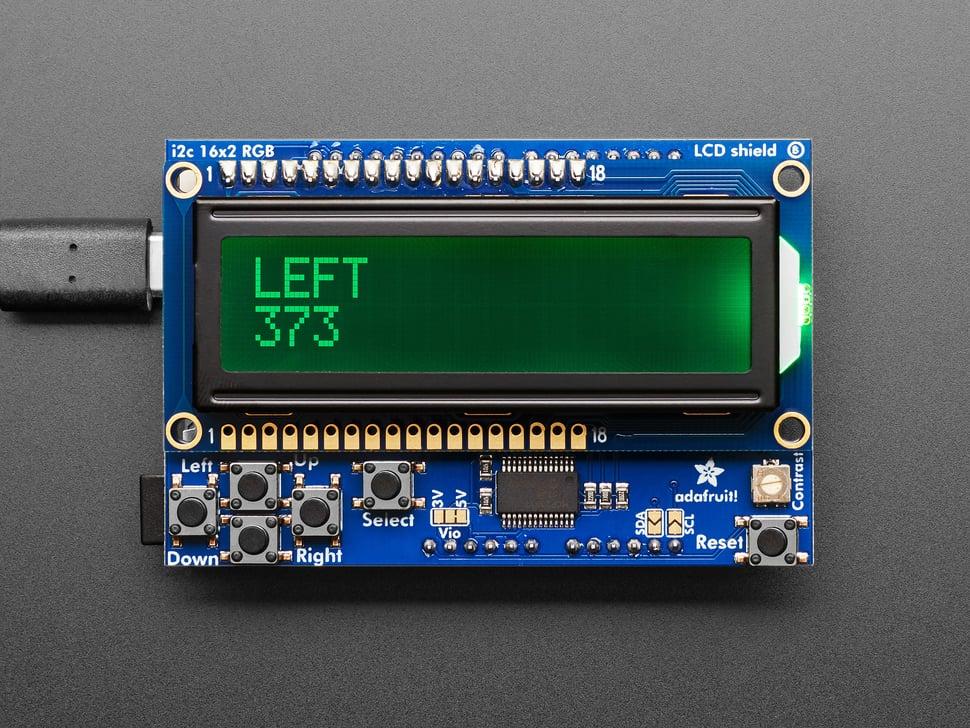

Op dit moment kunnen de library en het shield de RGB-achtergrondverlichting van onze karakter-lcd's regelen door elke led aan of uit te zetten. Dit betekent dat u de volgende kleuren kunt display : rood, geel, groen, groenblauw, blauw, violet, wit en alles uit. Er is op dit moment geen ondersteuning voor PWM-besturing van de achtergrondverlichting, dus als u meer gedetailleerde controle over de RGB-achtergrondverlichting nodig hebt display een groter kleurenbereik weer te geven, kan dit shield dat niet doen (de I2C-expander heeft geen PWM output ).

Productpagina met tutorials, documentatie en montage-informatie
