Adafruit NeoPixel NeoMatrix 8x8 - 64 RGB LED-pixelmatrix

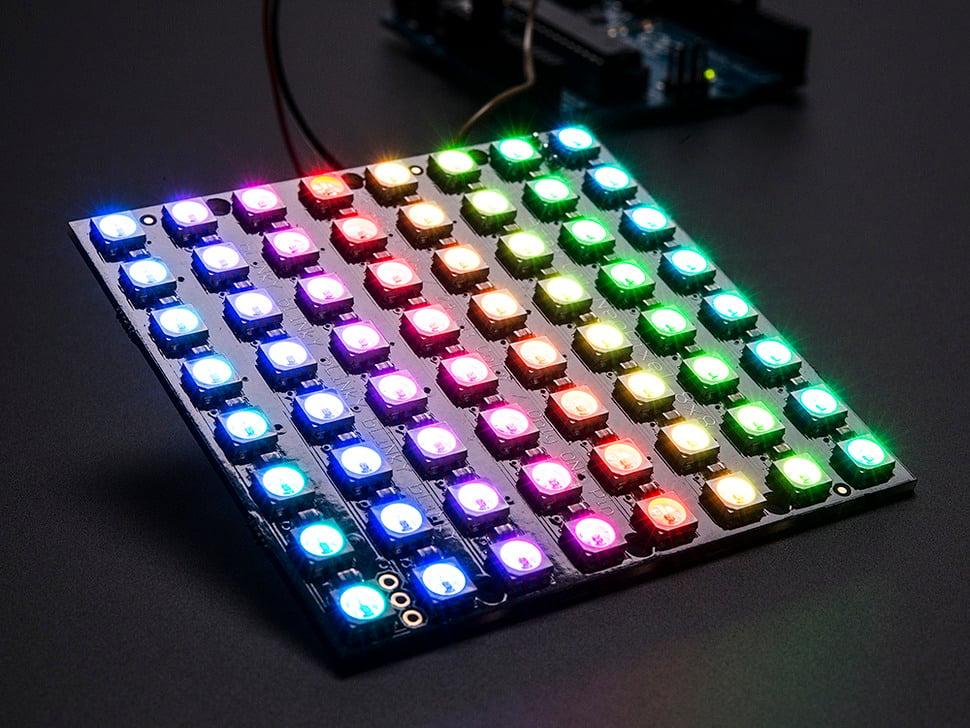

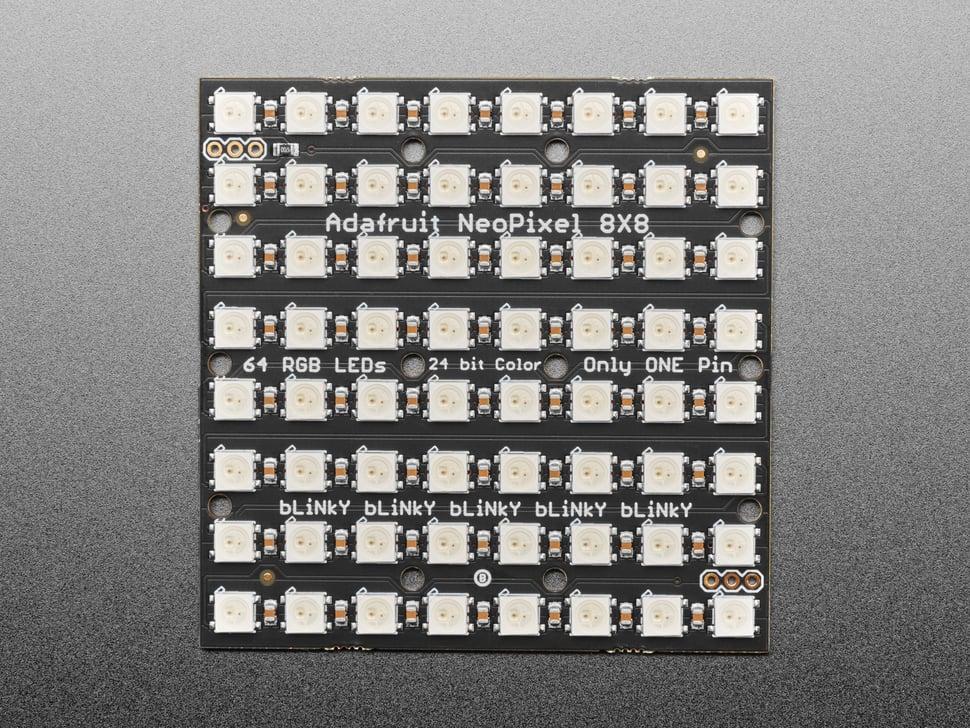

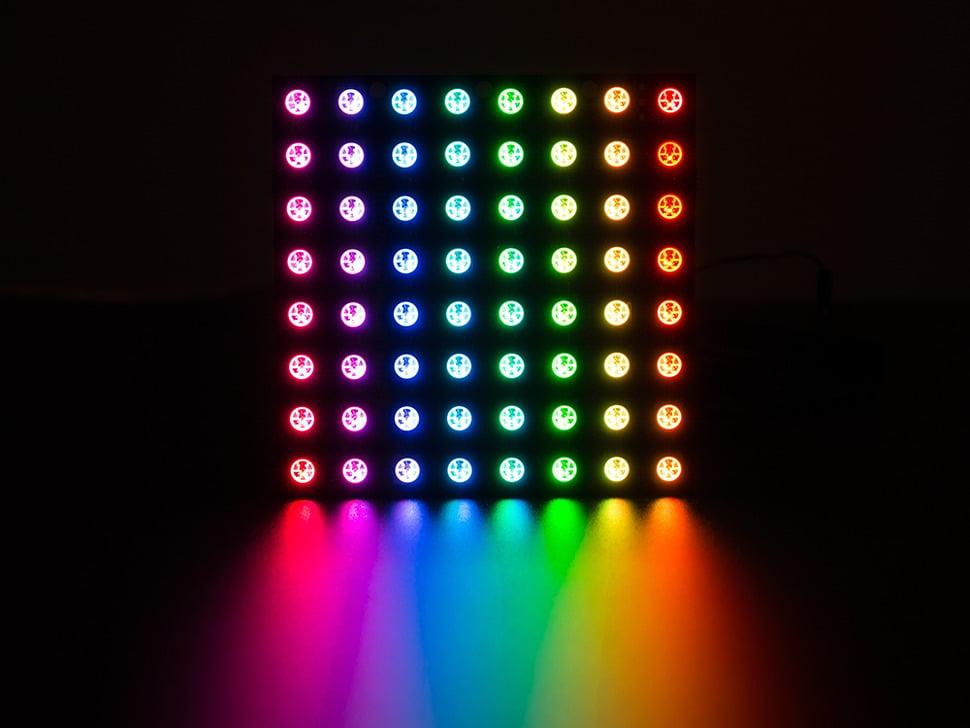

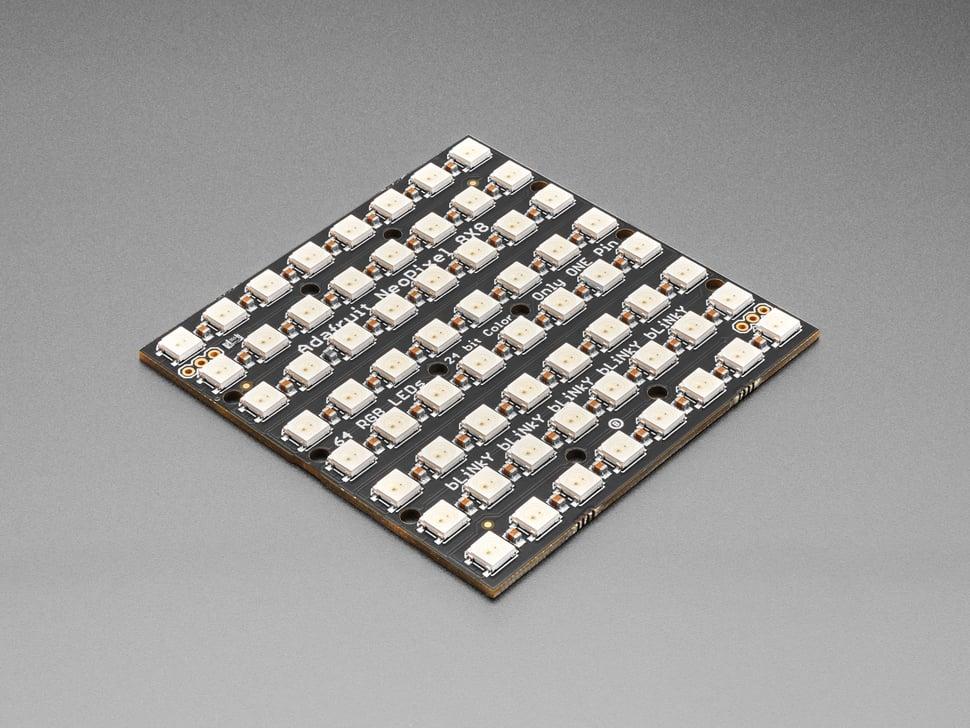

Zet uw zonnebril op voordat u deze LED-matrix aansluit - 64 oogverblindende RGB-LED's sieren de NeoMatrix voor een explosie van configureerbare kleuren. Gerangschikt in een 8x8 matrix, is elke pixel individueel adresseerbaar. Er is slechts één microcontroller-pin nodig om alle LED's te besturen en u krijgt 24-bits kleuren voor elke LED.

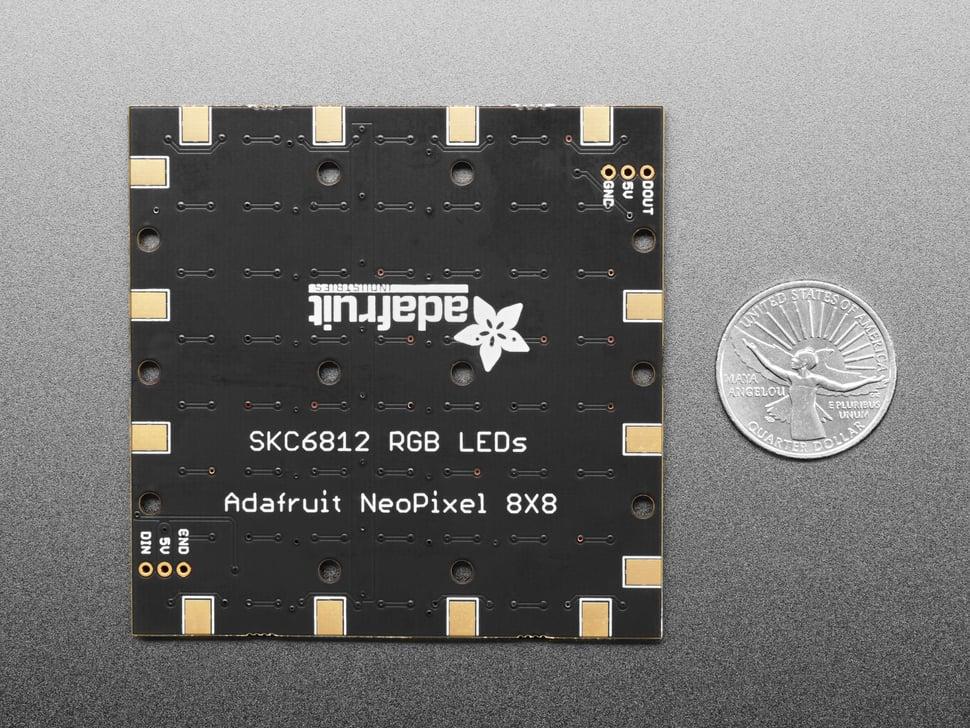

Bedrading is eenvoudig: er zijn twee 3-pins aansluitpoorten. Soldeer de draden aan de ingangspoort en zorg voor 5VDC voor de +5V- en ground , en sluit vervolgens de DIN-pen aan op uw microcontroller. Als je onze NeoPixel Arduino- library gebruikt, gebruik dan digitale #6. U moet ook een gemeenschappelijke ground maken van de 5V-voeding naar de microcontroller/Arduino. Aangezien elke LED maar liefst 60mA kan trekken (dat is tot 3,5 Ampère per paneel als alle LED's helder wit zijn!) raden we onze 5V 2A-voeding aan. Voor de meeste toepassingen ziet u ongeveer 1-2A stroom per paneel.

Als je bijvoorbeeld MEER blinky nodig hebt, kun je deze aan elkaar koppelen. Sluit voor de tweede shield de DIN-aansluiting aan op de DOUT van het eerste paneel. Sluit ook een ground aan elkaar en voed met 5V. Daar ga je! Je kunt er zoveel aaneenschakelen als je wilt, hoewel je na 4 of meer panelen mogelijk weinig RAM hebt als je een UNO gebruikt. Let ook op uw stroomverbruik, misschien heeft u voor zoveel hiervan een 5V 10A-voeding nodig!

Er is een enkele datalijn met een zeer timing-specifiek protocol. Omdat het protocol erg gevoelig is voor timing, is een real-time microconroller vereist, zoals een AVR, Arduino, PIC, mbed, enz. Het kan niet worden gebruikt met een op Linux gebaseerde microcomputer of geïnterpreteerde microcontroller zoals de netduino of Basic Stamp. Onze prachtig geschreven Neopixel- library voor Arduino ondersteunt deze pixels! Omdat het met de hand afgestemde montage vereist, is het alleen voor AVR-kernen, maar anderen hebben deze driver mogelijk geporteerd, dus google rond. Een processor van 8 MHz of sneller is vereist.

Onze gedetailleerde NeoPixel Uberguide heeft alles wat je nodig hebt om NeoPixels in elke vorm en grootte te gebruiken. Inclusief kant-en-klare library & voorbeeldcode voor de Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, trinket /Gemma, Arduino Due & Arduino Mega/ADK (alle versies)
