Adafruit Pimoroni hat Hacker hat

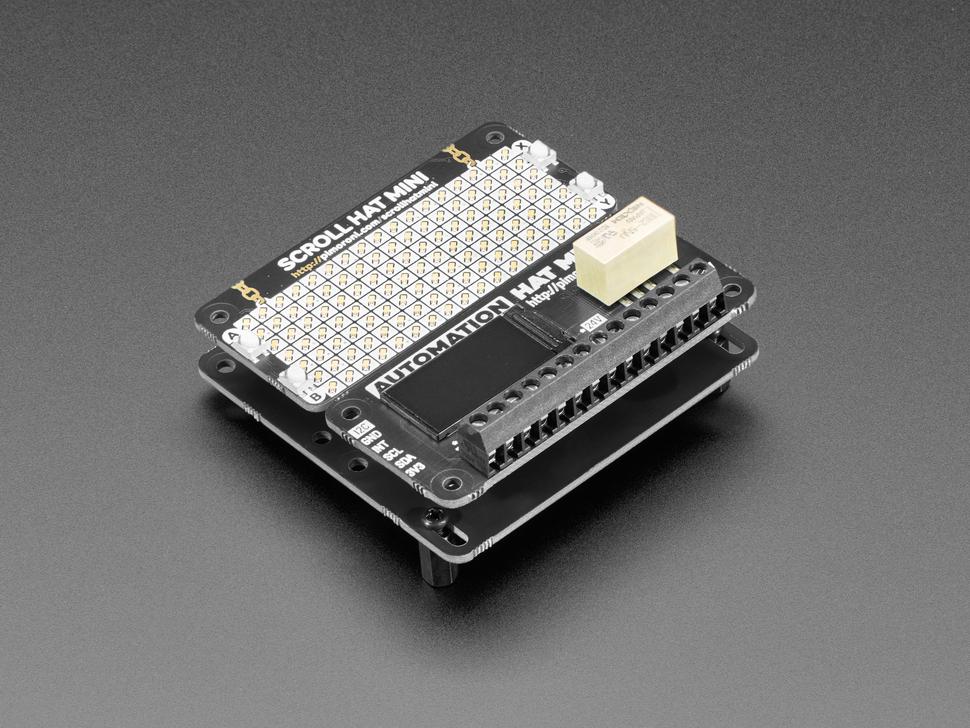

Voor situaties waarin twee mini-HAT's de functionaliteit verbeteren, maakt deze prototypingtool het mogelijk om meerdere mini-HAT's, zoals Bonnets, pHAT's of zero -HAT's, op één Raspberry Pi aan te sluiten. Dankzij de dubbele GPIO-pinsets kunnen twee mini-HAT's of een combinatie van een hat en een mini- hat efficiënt worden aangesloten voor naadloze prototyping, debuggen of externe circuitverbindingen.

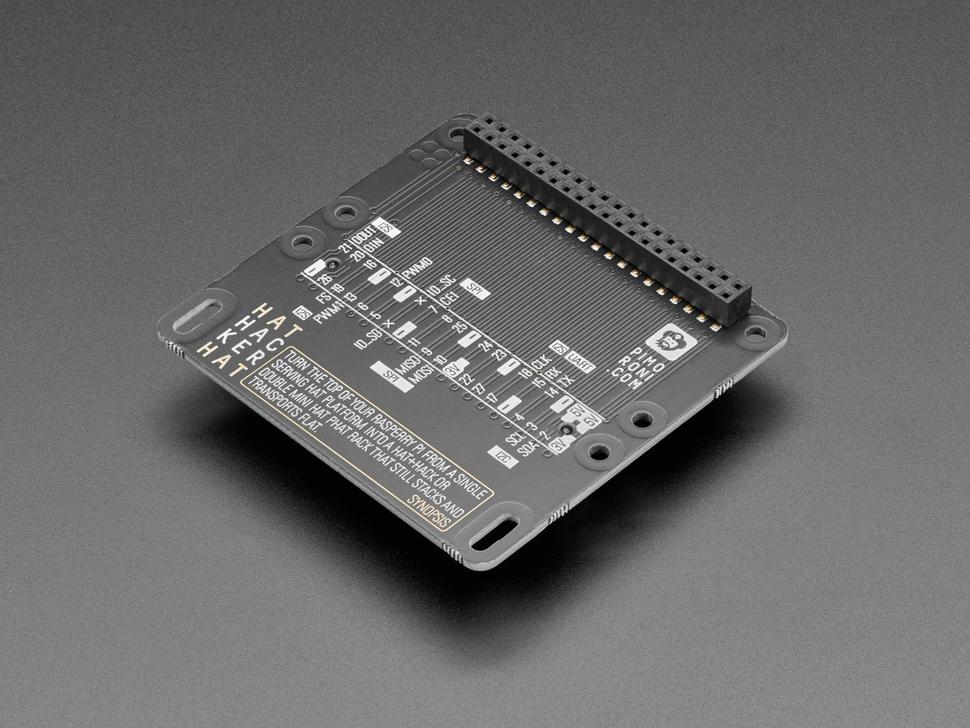

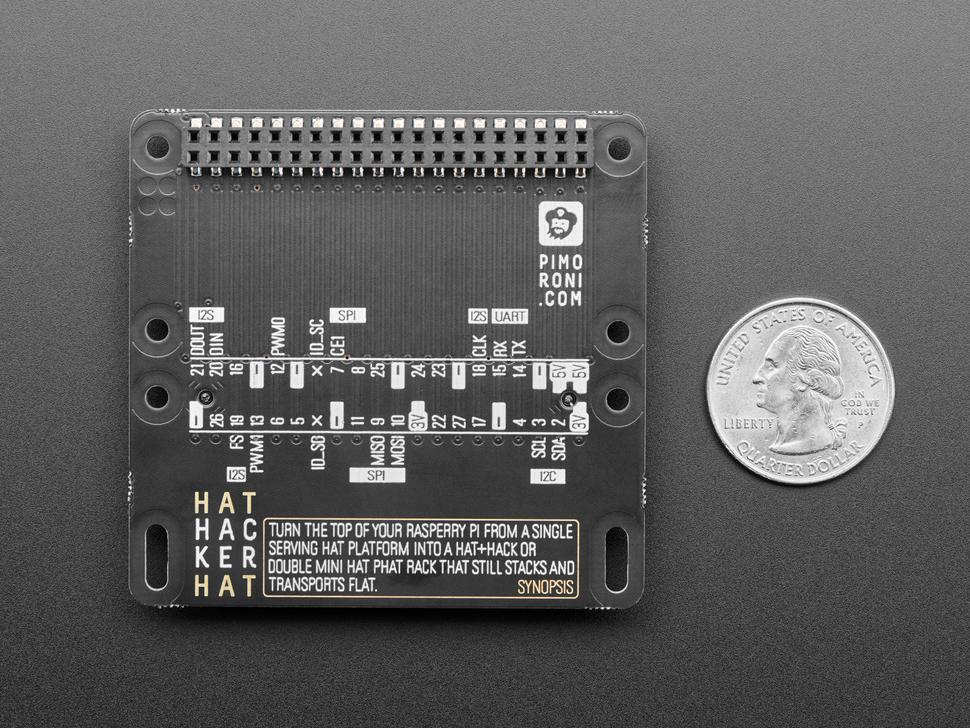

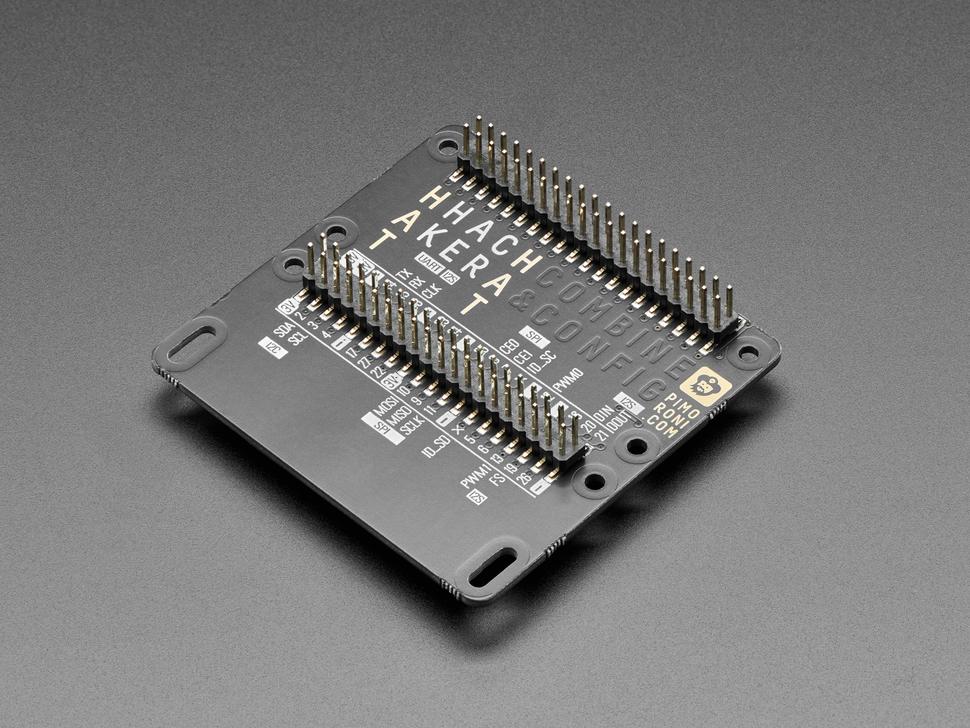

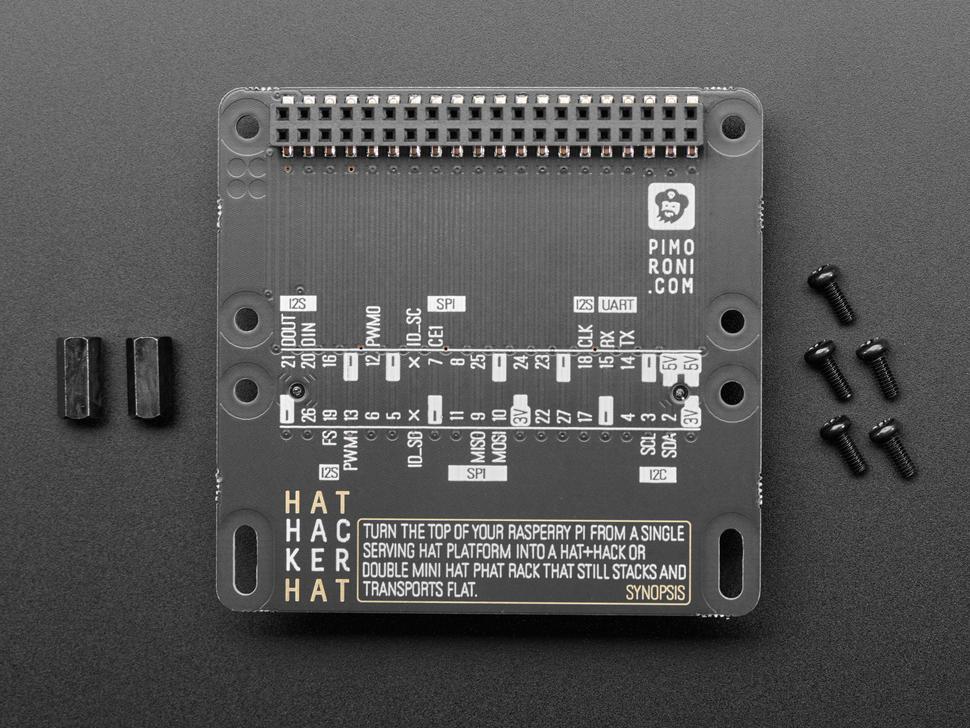

De unit beschikt over 2 aansluitpunten met voorgeïnstalleerde 40-pins male connectoren. De GPIO-pinnen zijn duidelijk gemarkeerd met functionele en BCM-pinnummers. De installatie is veilig en netjes dankzij 6 zwarte metalen PCB-afstandhouders en 8 montagegaten. Een voorgeïnstalleerde 40-pins female connector maakt eenvoudige bevestiging aan de GPIO van de Pi mogelijk, waardoor solderen niet nodig is.

Bij gebruik van meerdere mini-HAT's is het essentieel om te controleren op GPIO-conflicten. Hulpmiddelen zoals Pinout.xyz en pHAT Stack Configurator helpen bij het effectief beheren van deze conflicten. Deze innovatieve oplossing reikt iets verder dan de Raspberry Pi -behuizing en biedt ruimte aan de extra breedte van twee mini-HAT's, wat zorgt voor een overzichtelijke, permanente montageoplossing voor projecten met twee mini hat .
