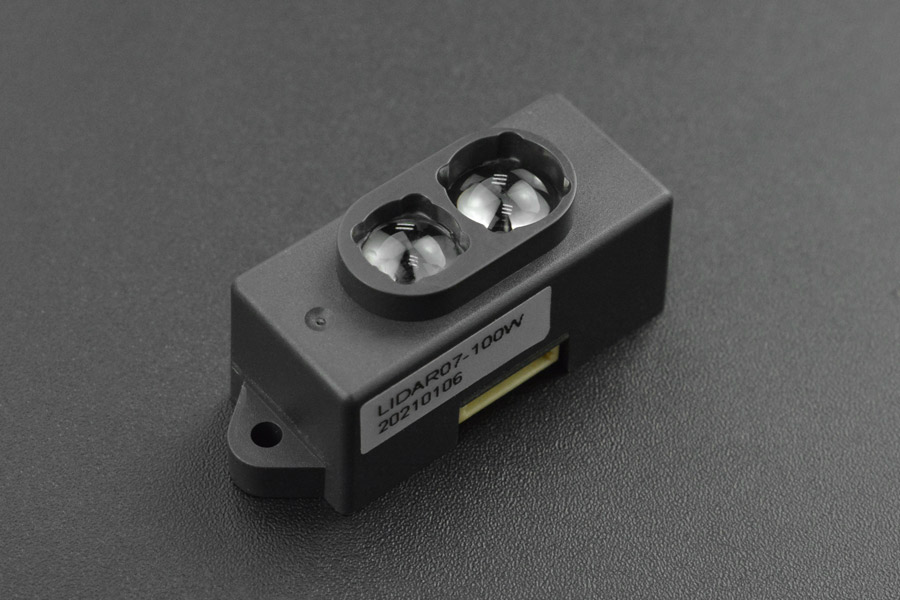

TOF IR-afstandssensor (0,2~12m)

Dit is een goedkope single-point TOF (Time of Flight) IR-afstandssensor voor afstandsmetingen op korte tot middellange afstand binnen 0,2 m~12 m. Het keurt 850nm LED-lichtbron en unieke ontwerpen van optisch systeem, structuur en circuit goed. Het geïntegreerde filteralgoritme kan de meetruis aanzienlijk verminderen.

De variërende module ondersteunt zowel I2C- als UART-communicatie, eenvoudig te integreren in eindproducten. Bovendien biedt het een enkele passieve meting en een continue actieve meting om te voldoen aan verschillende vereisten bij daadwerkelijk gebruik.

Specificaties

• Meetbereik: 0,2 m ~ 12 m (binnen 90% reflectiviteit)
• Voeding: 4,8-5,2V
• Communicatie: UART, I2C
• Meetnauwkeurigheid: 20-350 cm (± 5 cm) 351-1200 cm (± 1,5% cm)
• Kijkhoek ontvangen: halve hoek 1°
• Kijkhoek verzenden: halve hoek 2°
• Minimale resolutie: 1 mm
• Framesnelheid testen: max. 500 Hz
• Immuniteit tegen omgevingslicht: 15 KIux
• Blootstellingstijd: 5us-5000us
• Signaalamplitude: 3400LSB-7000LSB
• Bedrijfstemperatuur: -10℃-60℃

Documenten

• Productwiki

Verzendlijst

• TOF IR-afstandssensor (0,2~12 m) x1
• 8PIN sensorconnector x1
