32x32 RGB LED Matrix-paneel - 5 mm pitch

Haal een klein beetje Times Square in huis met dit zoete 32 x 32 vierkante RGB LED-matrixpaneel. Deze panelen worden normaal gesproken gebruikt om videomuren te maken, hier in New York zien we ze aan de zijkanten van bussen en bushaltes, om animaties of korte videoclips weer te geven. We dachten dat ze er heel gaaf uitzagen, dus hebben we er een paar dozen van opgehaald bij een fabriek.

Deze lijken veel op ons 6 mm Grid 32x32 RGB LED-matrixpaneel, maar de LED's op dit paneel staan ook iets dichter bij elkaar (een raster van 5 mm), dus je hoeft niet zo ver weg te staan om het te waarderen. Ze zijn gemaakt om er binnenshuis goed uit te zien, zelfs met een brede kijkhoek (160 graden) en zien er geweldig uit bij omgevingslicht.

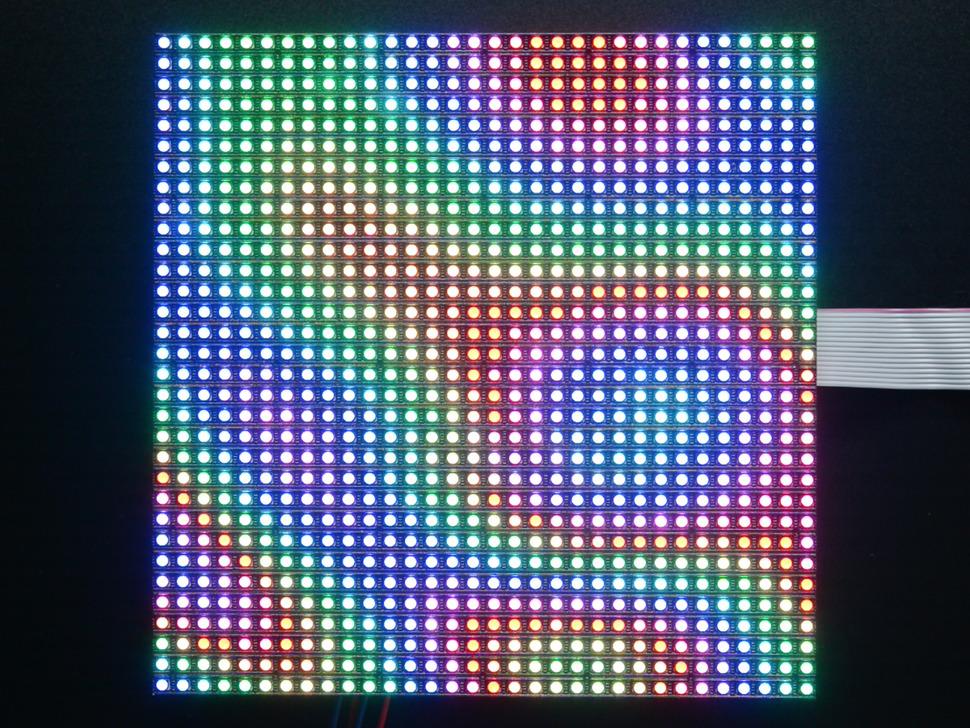

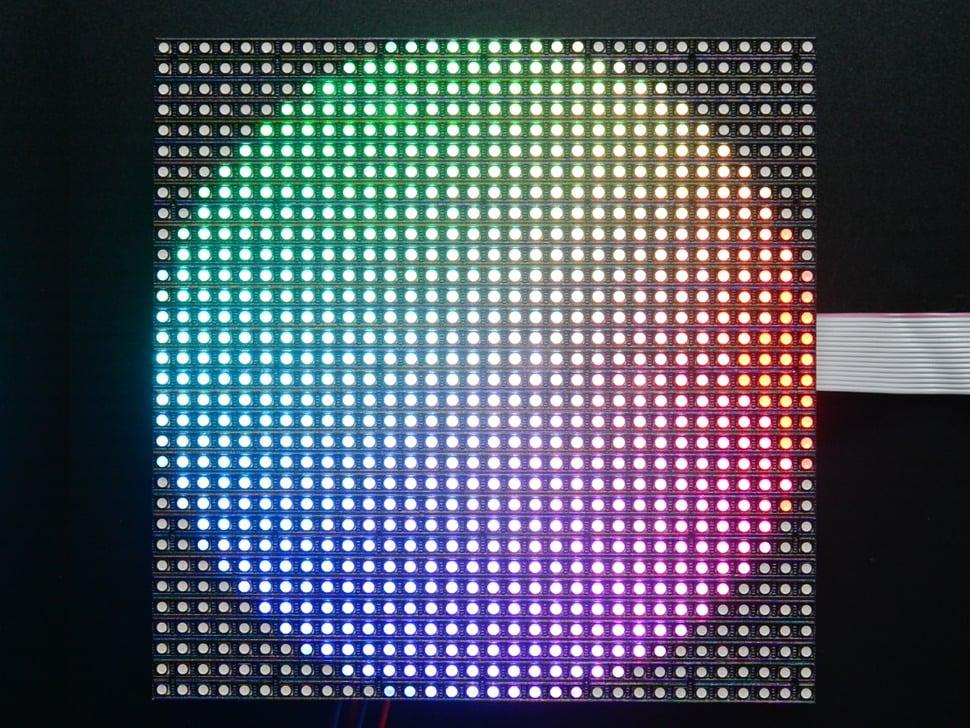

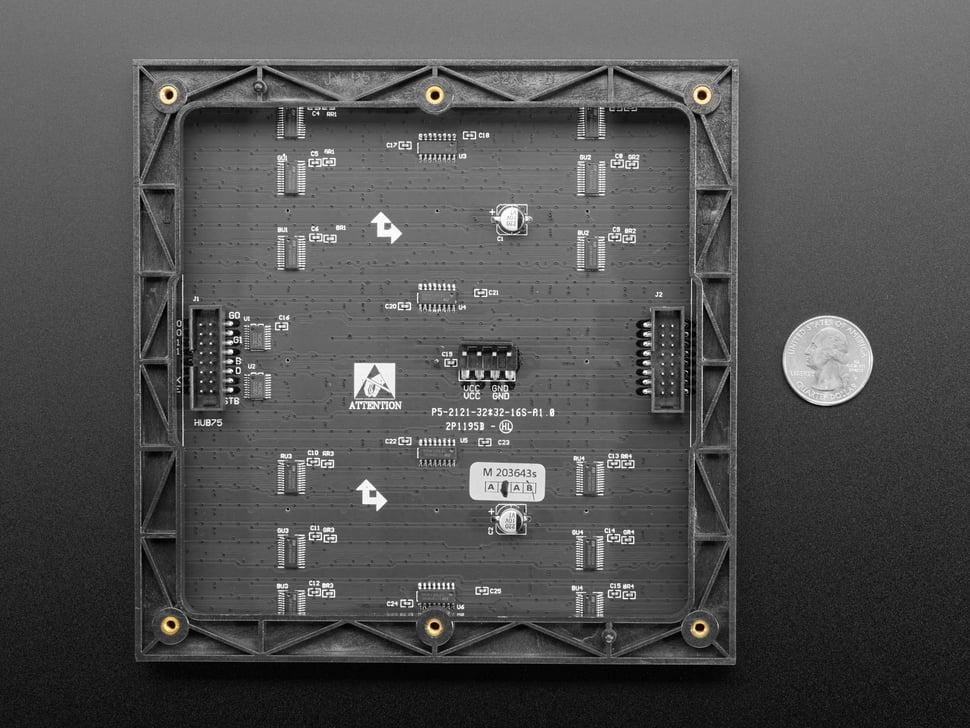

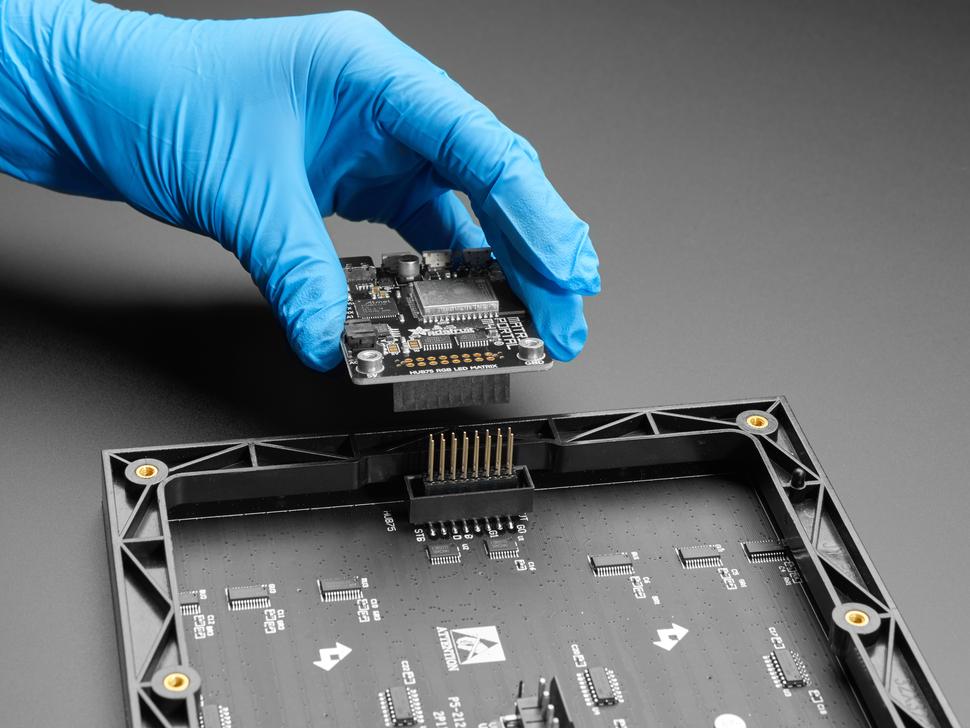

Deze matrices hebben 1024 heldere RGB-LED's die aan de voorkant in een raster van 32x32 zijn gerangschikt. Aan de achterkant bevindt zich een printplaat met twee IDC-connectoren (één ingang, één uitgang: in theorie kun je deze aan elkaar koppelen) en 12 16-bits latches waarmee je het scherm kunt aansturen met een scansnelheid van 1:16.

Deze displays zijn technisch 'schakelbaar' - verbind de ene uitgang met de volgende ingang - maar onze Arduino-voorbeeldcode ondersteunt dit (nog) niet. Het vereist een snelle processor en meer RAM dan de Arduino heeft!

Deze panelen hebben 13 digitale pinnen nodig (6 bit data, 7 bit controle) en een goede 5V voeding, tot 4A per paneel. We raden onze 4A gereguleerde 5V-adapter aan en vervolgens een 2,1 mm-aansluiting aan te sluiten. Bekijk onze tutorial voor meer details!

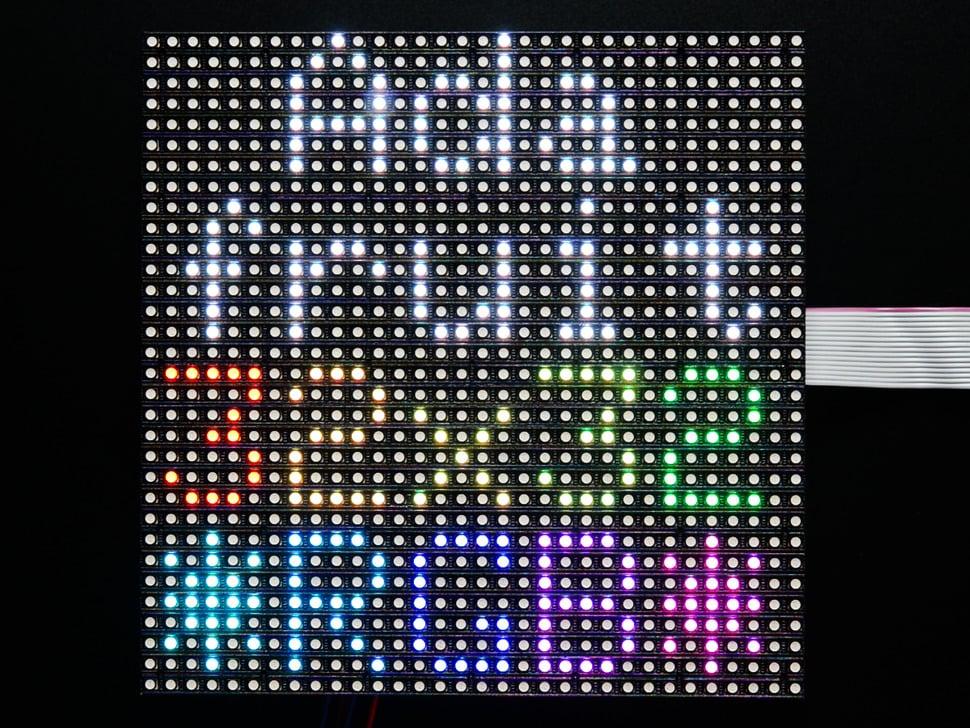

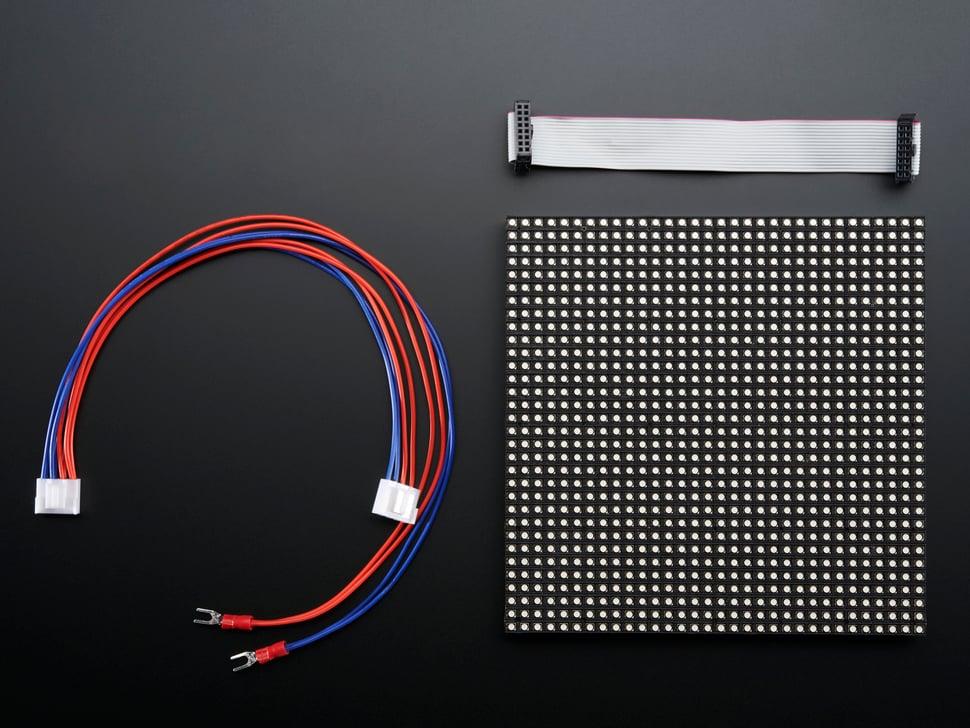

Komt met:
Een enkel 32x32 RGB-paneel,
Een IDC-kabel
Een stroomkabel
We leveren ook 4 bevestigingsschroeven en mini-magneten (het lijkt erop dat deze vaak op een magnetische voet zijn gemonteerd).

Houd er rekening mee dat deze beeldschermen zijn ontworpen om te worden aangestuurd door FPGA's of andere supersnelle processors: ze hebben geen enkele ingebouwde PWM-besturing. In plaats daarvan moet je het scherm keer op keer opnieuw tekenen naar 'handmatig' PWM het hele ding. Op een 16 MHz Arduino zijn we erin geslaagd om 12-bits kleur (4096 kleuren) te persen met 40% CPU-gebruik, maar dit scherm zou echt schitteren als het zou worden aangedreven door een FPGA, CPLD, Propeller, XMOS of andere snelle multi-core controller. Het goede nieuws is dat het display voorwit gebalanceerd is met een mooie uniformiteit, dus als je alle LED's inschakelt, is het niet bijzonder getint wit.

Natuurlijk laten we je niet achter met een datasheet en een "succes!" We hebben volledige bedradingsschema's en werkende Arduino-bibliotheekcode met voorbeelden van tekenpixels, lijnen, rechthoeken, cirkels en tekst. U krijgt uw kleur binnen een uur stralen! Op een Arduino heb je 16 digitale pinnen en ongeveer 1600 bytes RAM nodig om de 12-bits kleurenafbeelding te bufferen. Op dit moment hebben we geen bedradingsdocumentatie voor de MEGA.
